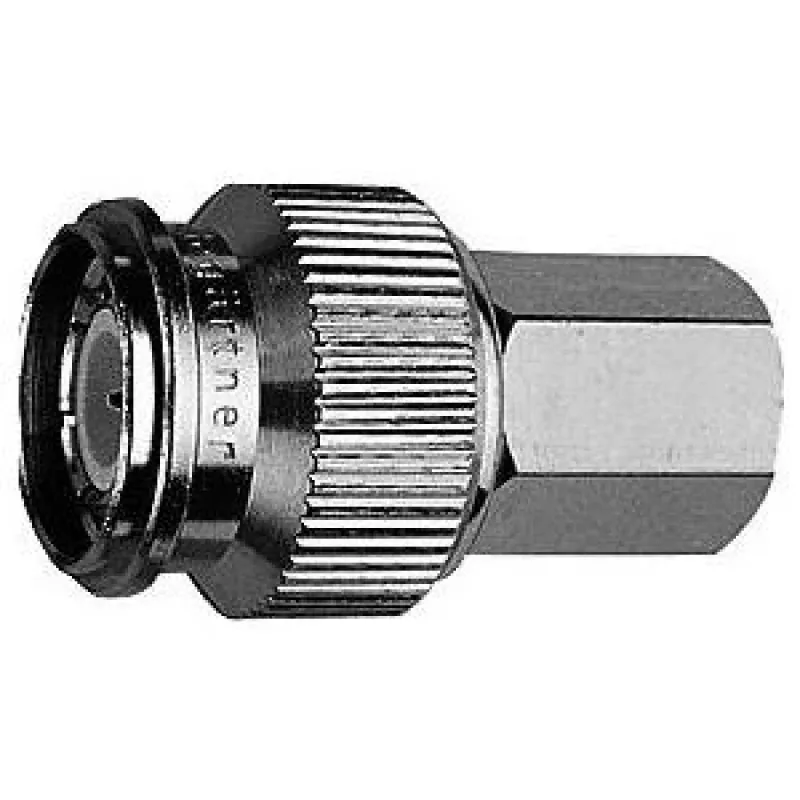

Telegärtner TNC kištukas – FME kištukas koaksialinis adapteris J01019A0004

Kai reikia sujungti TNC ir FME jungtis, šis Telegärtner adapteris tampa nepakeičiamu sprendimu. Vietoj to, kad perdarytumėte kabelius ar naudotumėte kelis tarpinius elementus, vienas kompaktiškas adapteris užtikrina patikimą 50 Ω ryšį nuo DC iki 3 GHz.

Kam skirtas

RF technikams, inžinieriams, antenų montuotojams ir radijo ryšio sistemų specialistams, kurie dažnai susiduria su skirtingomis jungtimis. Puikiai tinka testavimo įrangai, mobiliojo ryšio stotims ar bet kokiai įrangai, kur reikia sujungti TNC ir FME lizdus.

Pagrindinės savybės

• TNC kištukas (male) į FME kištuką (male)
• 50 Ω varža, standartinė RF sistemoms
• Dažnių diapazonas: DC – 3 GHz
• Žemas VSWR ≤ 1,2 esant 3 GHz – minimalūs signalo atspindžiai
• Nikeliuotas žalvarinis korpusas ir auksuotas centrinis kontaktas – ilgaamžiškumas ir geras laidumas
• PTFE izoliatorius – stabilus veikimas esant įvairioms temperatūroms
• Darbinė temperatūra: -40 °C iki +85 °C
• Mažiausiai 500 sujungimų ciklų

Specifikacijos

• 1 jungtis: TNC kištukas (male)
• 2 jungtis: FME kištukas (male)
• Varža: 50 Ω
• Dažnių diapazonas: DC – 3 GHz
• VSWR: ≤ 1,2 @ 3 GHz
• Dielektrinė atsparumo įtampa: 1 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Vidinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500

Kaip naudoti

Prieš sujungdami įsitikinkite, kad abi jungtys švarios ir tinkamai sulygiuotos. Veržkite tik ranka – nenaudokite įrankių, kurie galėtų perveržti ir sugadinti sriegius.

Patarimas: laikykite adapterį sausą ir švarų, kad išvengtumėte oksidacijos. Jei dažnai perjungiate skirtingus įrenginius, įsigykite keletą adapterių – taip sutaupysite laiko ir išvengsite kabelių ardymo.
