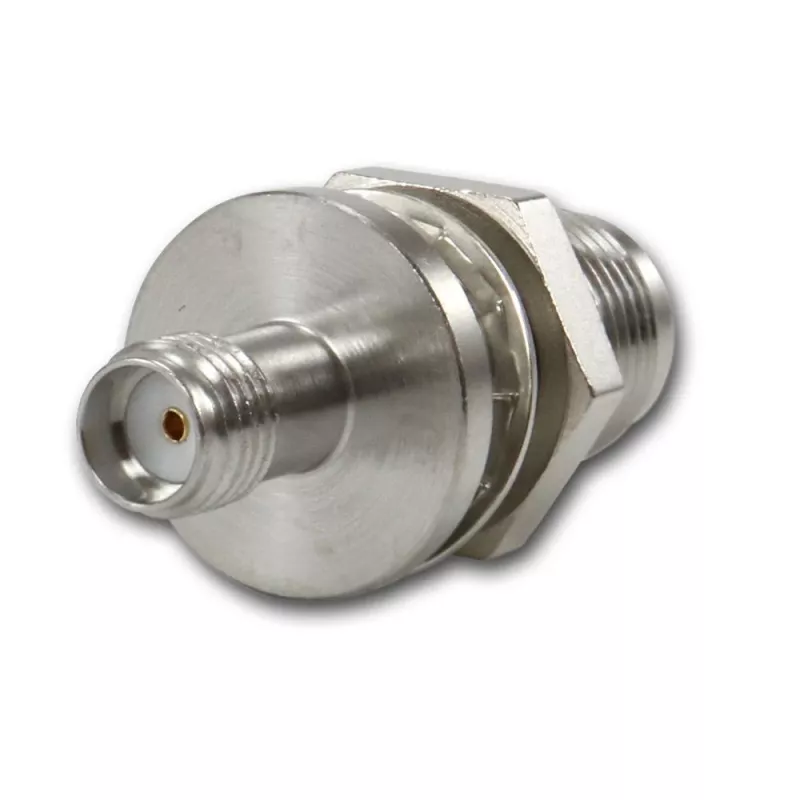

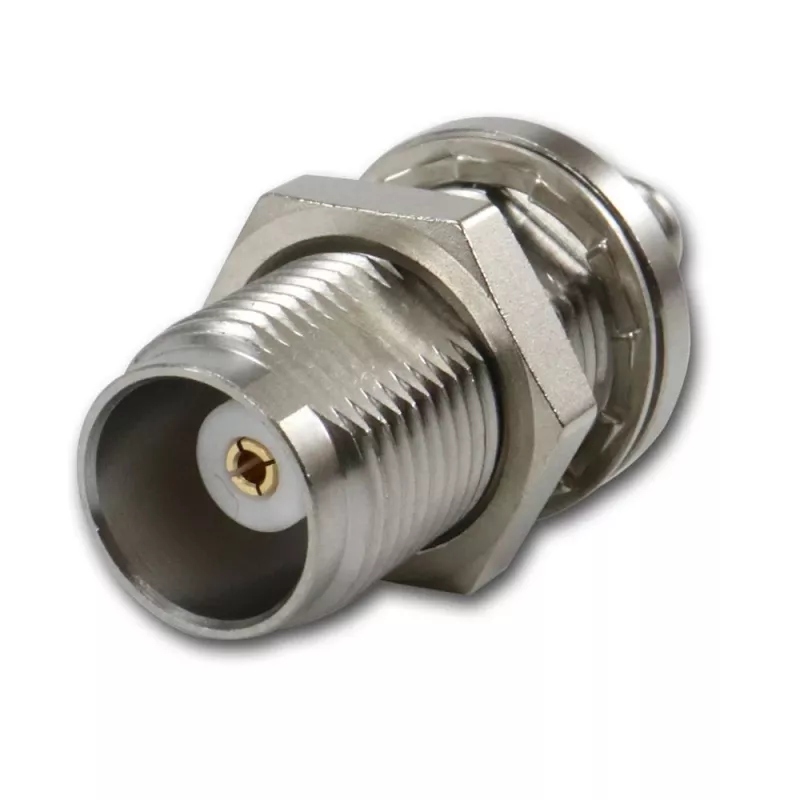

Telegärtner TNC female į SMA female koaksialinis adapteris, 50 Ohm, DC-6 GHz, nikelis/auksas J01019A0028

Kai reikia sujungti TNC ir SMA jungtis, šis Telegärtner adapteris išsprendžia problemą per kelias sekundes. Jo korpusas pagamintas iš žalvario su nikelio danga, o centrinis kontaktas auksuotas – tai užtikrina patikimą signalo perdavimą iki 6 GHz dažnio.

Kodėl verta rinktis

Šis adapteris skirtas tiems, kurie vertina stabilumą ir ilgaamžiškumą. PTFE izoliatorius išlaiko nuoseklias charakteristikas net esant ekstremalioms temperatūroms nuo -55°C iki +155°C. VSWR ne didesnis kaip 1.25 esant 6 GHz dažniui – tai reiškia mažus atspindžius ir efektyvų energijos perdavimą.

Techninės specifikacijos

• 1 jungtis: TNC female (lizdas)
• 2 jungtis: SMA female (lizdas)
• Varža: 50 Ohm
• Dažnių diapazonas: DC–6 GHz
• VSWR: maks. 1.25 esant 6 GHz
• Korpuso medžiaga: žalvaris su nikelio danga
• Centrinio kontakto danga: auksas
• Izoliatorius: PTFE
• Darbinė temperatūra: -55°C iki +155°C

Kam tinka

• RF technikams, kurie sujungia TNC įrangą su SMA matavimo kabeliais
• Radijo mėgėjams, adaptuojantiems antenas su TNC jungtimis prie SMA instrumentų
• Prototipų kūrėjams ir bandymų stendams
• Tiems, kam reikia išlaikyti 50 Ohm varžą mišriose sistemose

Kaip naudoti

Adapteris yra pasyvus tiesioginis komponentas – abi pusės yra female, todėl sujungiami kabeliai ar prietaisai turi turėti male jungtis. Tiesiog prisukite adapterį prie TNC female jungties ir prijunkite SMA male kabelį. Nenaudokite lauke be papildomos apsaugos nuo oro sąlygų.

Patarimas: prieš jungdami patikrinkite, ar abiejų pusių jungtys švarios ir nepažeistos. Naudokite tinkamo dydžio veržliaraktį, kad per daug nepriveržtumėte – taip išvengsite kontakto pažeidimų. Jei dažnai perjungiate, žymėkite kabelius, kad nereikėtų kaskart tikrinti, kuri pusė TNC, o kuri SMA.
