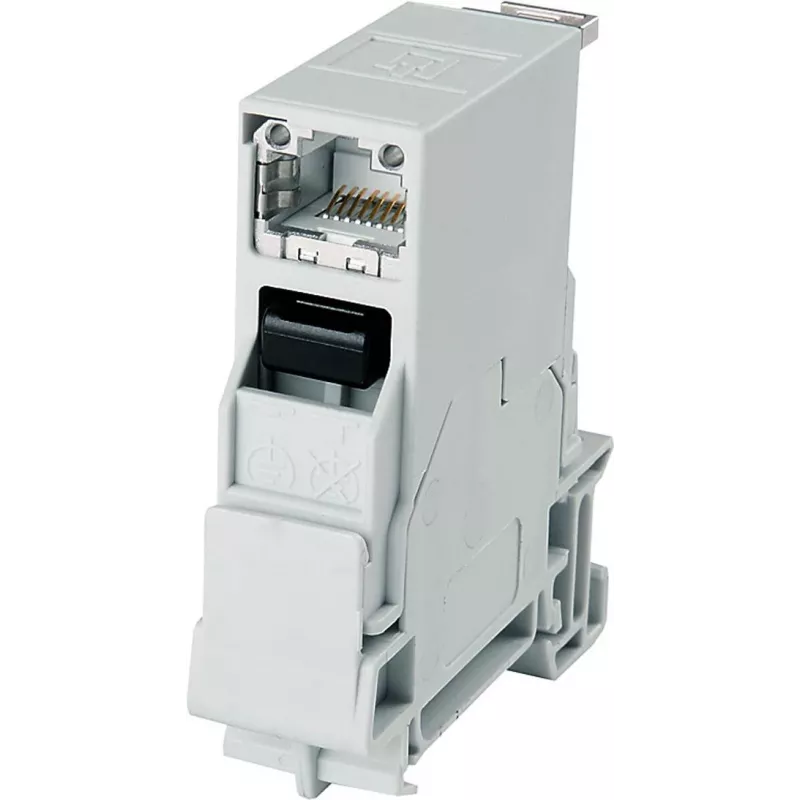

Telegärtner STX DIN bėgio tvirtinimo RJ45 Cat.6A ekranuotas modulis, šviesiai pilkas

Kai gamyklos valdymo spintoje ar pastato automatizavimo skydelyje reikia patikimo tinklo ryšio, kiekvienas komponentas turi atlaikyti vibraciją, temperatūrų svyravimus ir ilgą tarnavimo laiką. Telegärtner STX DIN bėgio tvirtinimo RJ45 Cat.6A ekranuotas modulis yra būtent toks sprendimas: jis tiesiog užsifiksuoja ant standartinio TS35 bėgio ir bet kurią DIN bėgio vietą paverčia didelio našumo tinklo prievadu. Liejamo cinko korpusas ir auksuoti kontaktai užtikrina 10 Gigabit Ethernet ryšį su visu PoE palaikymu, o montavimas be įrankių leidžia greitai ir pakartojamai atlikti pajungimą vietoje.

Kodėl verta rinktis

Šis modulis sukurtas atšiaurioms industrinėms sąlygoms. Ekranuotas liejamo cinko korpusas apsaugo nuo elektromagnetinių trukdžių ir mechaninio poveikio, o platus darbinės temperatūros diapazonas nuo -40 °C iki +70 °C leidžia naudoti net nešildomuose ar lauko skydeliuose. Dėl IDC jungties be įrankių sumažėja montavimo laikas ir nereikia specialių įrankių – tai mažina bendrą nuosavybės kainą. Visas 4PPoE palaikymas (IEEE 802.3af/at/bt) leidžia maitinti įrenginius iki 90 W, todėl modulis yra ateities įrenginiams, tokiems kaip jutikliai, kameros ir belaidžio ryšio prieigos taškai.

Kam tinka

• Pramoniniams Ethernet tinklams gamyboje ir procesų automatizavime
• Pastatų automatizavimo ir HVAC valdymo skydams
• Transporto sistemoms, įskaitant geležinkelio ir pakelės spintas
• PoE maitinamiems įrenginiams: IP kameroms, belaidžio ryšio prieigos taškams, IoT tinklų sietuvams

Pagrindinės specifikacijos

• Jungties tipas: RJ45 lizdas, ekranuotas (FTP/STP)
• Našumas: Cat.6A, iki 10 Gigabit Ethernet, atitinka ISO/IEC 11801, EN 50173-1, TIA/EIA-568-C.2
• Montavimas: DIN bėgis TS35, liejamo cinko korpusas, šviesiai pilkas (RAL 7035)
• Pajungimas: IDC be įrankių, vientisa viela AWG 24/1–22/1, suvyta viela AWG 26/7–22/7
• Kabelio skersmuo: 5,0–9,0 mm
• PoE palaikymas: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Darbinė temperatūra: -40 °C iki +70 °C
• Degumo klasė: UL94 V-0

Kaip naudoti

Modulį užfiksuokite ant standartinio TS35 DIN bėgio. Nuimkite izoliaciją nuo kabelio ir pagal spalvų kodą įspauskite laidus į IDC kontaktus – jokių papildomų įrankių nereikia. Tada tiesiog įjunkite RJ45 kištuką. Modulis suderinamas su visais standartiniais RJ45 kištukais ir palaiko tiek vientisus, tiek suvytus laidininkus, todėl galite lanksčiai rinktis kabelį.

Gera žinoti

Šis modulis priklauso Telegärtner STX serijai, kuri pasižymi nuosekliu dizainu ir našumu tiek DIN bėgio, tiek skydelio montavimo variantuose. Šviesiai pilka spalva (RAL 7035) dera prie įprastų pramoninių spintų, o kompaktiškas korpusas palieka vietos kitiems moduliams tame pačiame bėgyje.

Patarimas: Montuodami kelis modulius iš eilės, palikite bent 1 cm tarpą tarp jų – taip užtikrinsite geresnį vėdinimą ir lengviau prijungsite kabelius. Jei naudojate PoE++, patikrinkite, ar maitinimo šaltinis gali tiekti reikiamą galią visiems įrenginiams.
