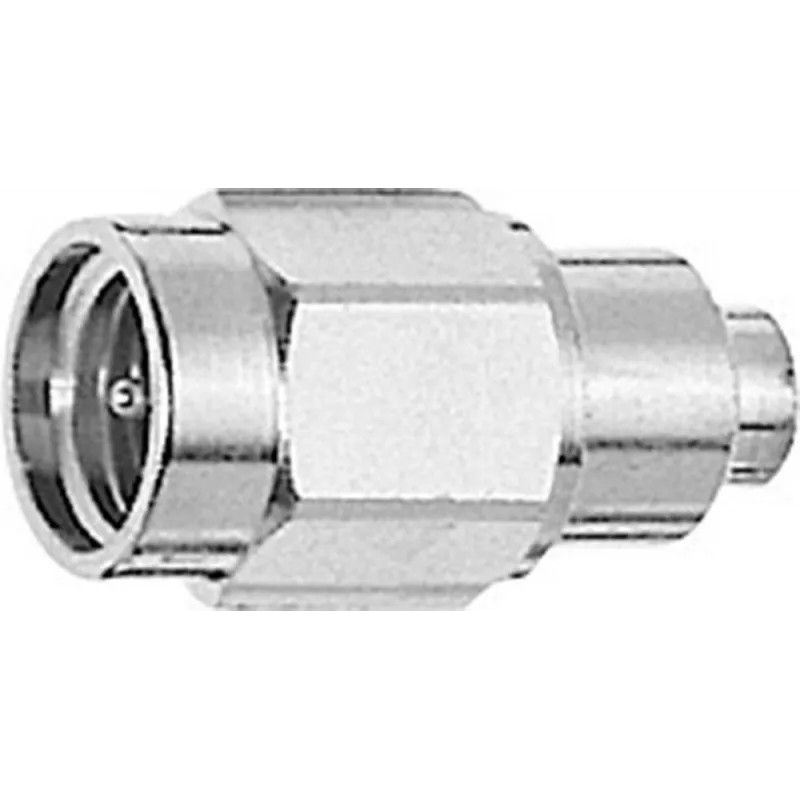

Telegärtner SMA terminavimo rezistorius 1 W, 34 dB / 2 GHz, 23 dB / 6 GHz, Telealloy (J01152A0018)

Kai reikia užkimšti nenaudojamą RF prievadą ar atlikti matavimus, netinkama apkrova gali sugadinti viso signalo kokybę. Telegärtner SMA terminavimo rezistorius užtikrina stabilią 50 omų apkrovą iki 6 GHz dažnio, todėl signalas neatsispindi ir sistema veikia patikimai.

Kodėl verta rinktis

• SMA kištukas (male) – lengvai prijungiamas prie standartinių SMA lizdų
• 50 omų varža – tinkama daugumai RF sistemų
• 1 W (CW) galios nominalas – atlaiko nuolatinę apkrovą
• Platus dažnių diapazonas: DC–6 GHz
• Grąžos nuostoliai: 34 dB @ 2 GHz, 23 dB @ 6 GHz
• Žemas VSWR: ≤1,10 iki 2 GHz, ≤1,20 iki 4 GHz, ≤1,30 iki 6 GHz
• Patvari konstrukcija: žalvarinis korpusas, nikeliuotas; auksuotas vidinis laidininkas; PTFE izoliatorius
• Darbinė temperatūra: -55 °C iki +155 °C

Kam tinka

Šis terminavimo rezistorius puikiai tinka radijo mėgėjams, laboratorijų darbuotojams, telekomunikacijų inžinieriams ir visiems, kurie dirba su RF įranga. Jis naudojamas nenaudojamiems prievadams užkimšti, testavimui ir kalibravimui tiek laboratorijoje, tiek lauko sąlygomis.

Kaip naudoti

Tiesiog prisukite SMA kištuką prie tuščio SMA lizdo. Įsitikinkite, kad jungtis tvirtai priveržta, kad būtų užtikrintas geras kontaktas. Rezistorius sugeria signalo galią ir neleidžia atsispindėti bangoms, kurios galėtų pabloginti sistemos veikimą.

Techninė specifikacija

• Jungties tipas: SMA kištukas (male)
• Varža: 50 omų
• Galia: 1 W (CW)
• Dažnių diapazonas: DC – 6 GHz
• VSWR (DC – 2 GHz): ≤ 1,10
• VSWR (2 – 4 GHz): ≤ 1,20
• VSWR (4 – 6 GHz): ≤ 1,30
• Grąžos nuostoliai @ 2 GHz: 34 dB
• Grąžos nuostoliai @ 6 GHz: 23 dB
• Korpuso medžiaga: žalvaris, nikeliuotas
• Vidinio laidininko medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -55 °C iki +155 °C

Pabaigai

Patikimas aukšto dažnio terminavimas profesionalioms RF reikmėms.
