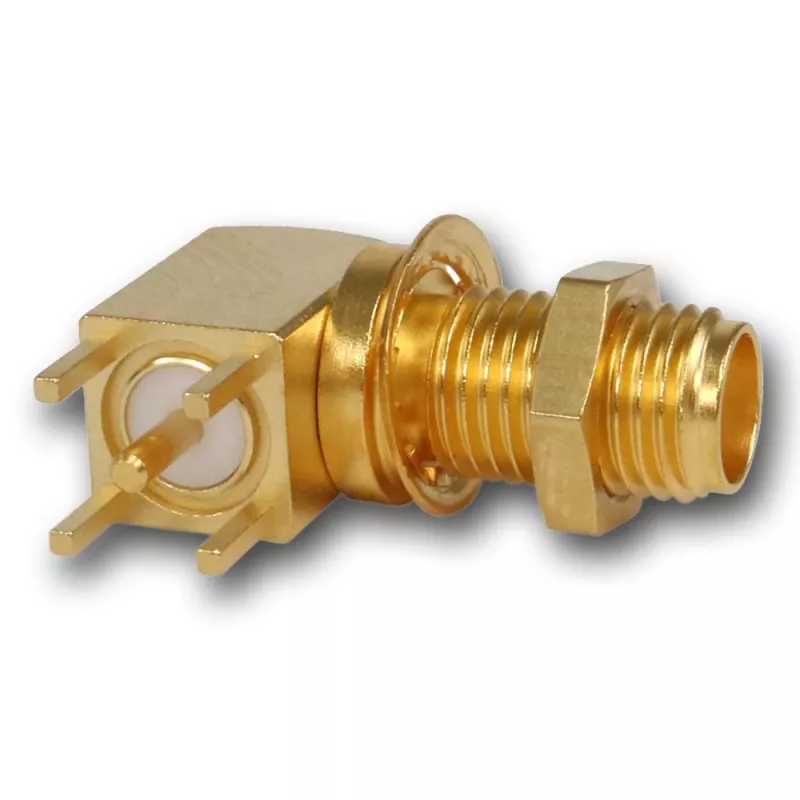

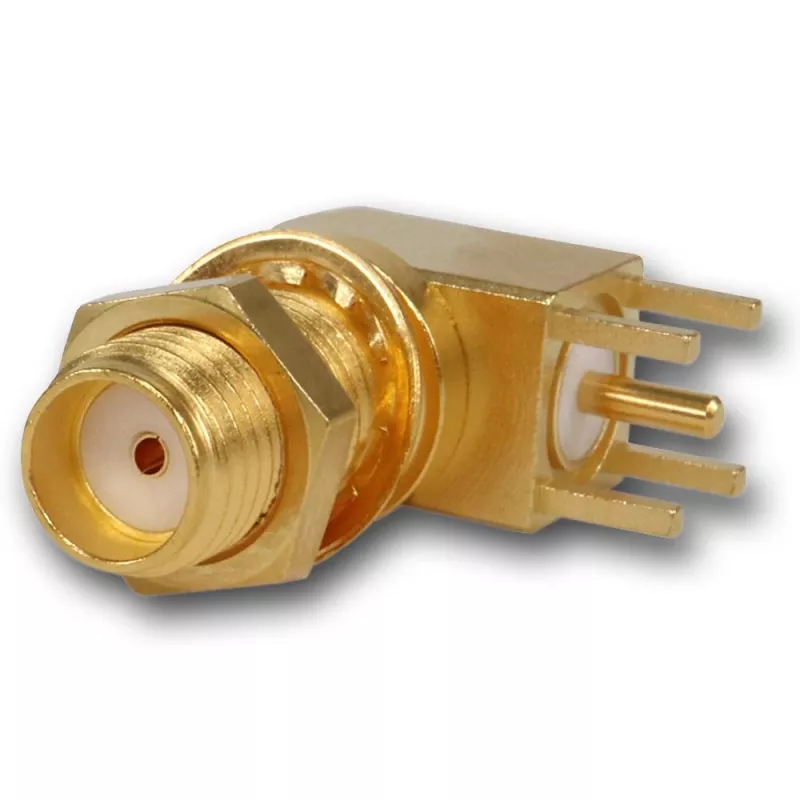

Telegärtner SMA stačiu kampu panelinis lizdas, 50 Ohm, auksuotas, Z25/Z55 J01151A0201Z

Kai statote antenų skydą ar kompaktišką RF įrenginį, kiekvienas milimetras ir kiekvienas sujungimas turi būti patikimas. Telegärtner SMA stačiu kampu panelinis lizdas su auksuotu korpusu užtikrina stabilų signalą iki 18 GHz ir lengvai montuojamas į Z25/Z55 skydo išpjovas.

Kodėl verta rinktis

Stačiu kampu išdėstytas kontaktas leidžia sutaupyti vietos ankštuose korpusuose, o auksuoti kontaktai apsaugo nuo korozijos ir užtikrina ilgaamžiškumą. VSWR ≤ 1,25 visame dažnių diapazone reiškia, kad signalas išlieka švarus net reikliose RF sistemose.

Kam tinka

• RF technikams, dirbantiems su testavimo įranga
• Radijo mėgėjams, konstruojantiems antenų skydus
• Kompiuterinių ir telemetrijos sistemų kūrėjams

Pagrindinės specifikacijos

• Jungties tipas: SMA lizdas (moteriškas)
• Kryptis: stačiu kampu
• Montavimas: panelinis / skydinis
• Jungimas: litavimas
• Impedansas: 50 Ohm
• Dažnių diapazonas: DC – 18 GHz
• VSWR: ≤ 1,25 (DC – 18 GHz)
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinio kontakto medžiaga: berilio varis, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Dielektrinė stiprumo įtampa: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Montavimo angos tipas: D formos išpjova
• Montavimo angos skersmuo: 6,4 mm
• Skydo storis: Z25 / Z55

Kaip naudoti

Lituokliu prijunkite centrinį laidininką ir ekraną prie atitinkamų kontaktų. Įstatykite jungtį į 6,4 mm D formos angą skydelyje ir priveržkite veržle. Dėl stačiu kampu išdėstyto korpuso kabelis klojamas lygiagrečiai skydeliui, taip sutaupant vietos.

Patarimas: prieš lituodami nuvalykite kontaktus ir naudokite šiek tiek srauto – taip užtikrinsite patikimą ir ilgaamžį sujungimą. Montuodami į Z25/Z55 skydą, įsitikinkite, kad angos skersmuo tiksliai 6,4 mm, kad jungtis laikytųsi tvirtai.
