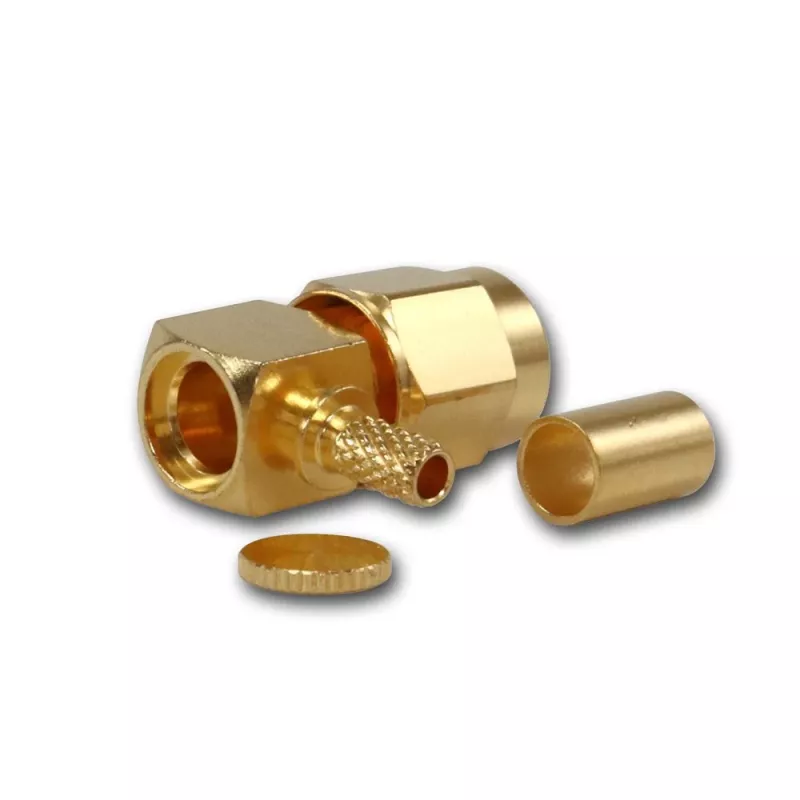

Telegärtner SMA stačiu kampu kištukas, skirtas RG-316, auksuotas, 5 vnt. (J01150A0071)

Kai korpuse ar ant plokštės kiekvienas milimetras svarbus, tiesus SMA kištukas dažnai palieka kabelį įtemptą ir rizikuoja sugadinti litavimo vietą. Telegärtner SMA kištukas su 90° kampu leidžia RG-316, RG-174 A/U arba RG-188 A/U koaksialinį kabelį išvesti lygiagrečiai paviršiui – tvarkingai, be įtempimo ir neprarandant RF našumo iki 6 GHz.

Kodėl verta rinktis

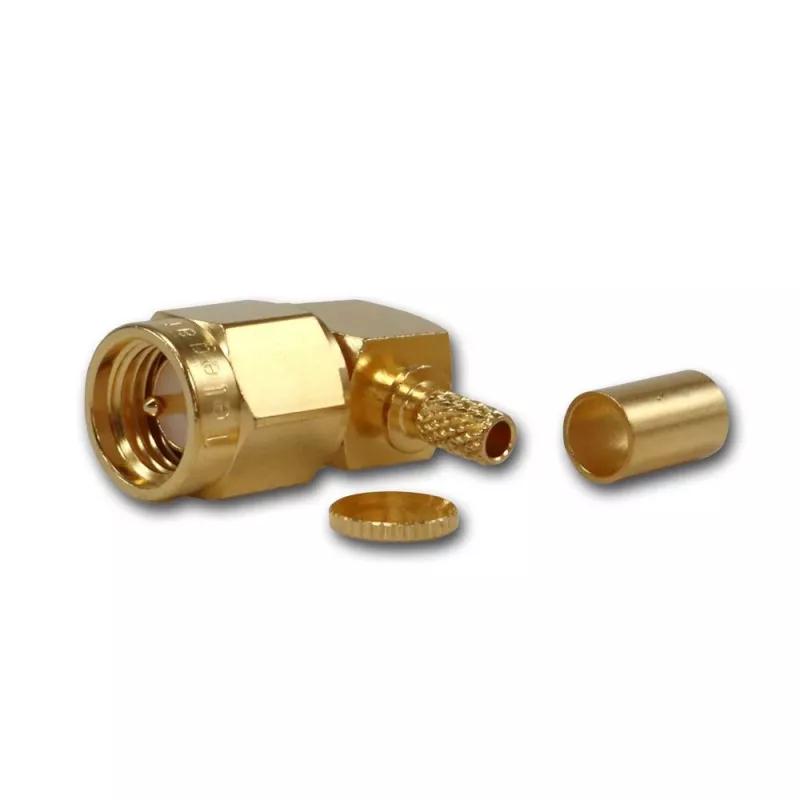

• Stačiu kampu lenktas SMA kištukas (vyriškas) su auksuotu žalvario korpusu ir berilio vario centriniu kontaktu
• Presavimo (crimp) tvirtinimas vidiniam ir išoriniam laidininkui – lituoti nereikia
• 50 omų varža, VSWR ≤ 1,25 nuo DC iki 6 GHz
• Suderinamas su G08 kabelių grupe: RG-174 A/U, RG-188 A/U, RG-316
• Darbinė temperatūra nuo -65 °C iki +165 °C, 500 Veff darbinė įtampa
• Pakelyje – 5 jungtys

Kasdienis naudojimas

Presuojama konstrukcija su tinkamu presavimo įrankiu ir įvorėmis užtikrina vienodą, hermetišką sujungimą. Auksinis korpuso ir centrinio kontakto padengimas apsaugo nuo korozijos ir išlaiko mažą kontaktinę varžą visus 500 sujungimo ciklų. PTFE izoliatorius išlaiko stabilius nuostolius visame temperatūrų diapazone.

Techninės specifikacijos

• Jungties tipas: SMA kištukas (vyriškas), stačiu kampu
• Varža: 50 omų
• Dažnių diapazonas: DC – 6 GHz
• VSWR: ≤ 1,25
• Tvirtinimas: presavimas (vidinis ir išorinis laidininkas)
• Kabelių suderinamumas: RG-174 A/U, RG-188 A/U, RG-316 (G08 kabelių grupė)
• Korpuso medžiaga: žalvaris (CuZn39Pb3), auksuotas
• Centrinis kontaktas: berilio varis (CuBe2), auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Bandomoji įtampa: 1,5 kVeff
• Darbinė įtampa: 500 Veff
• Sujungimo ciklai: ≥ 500

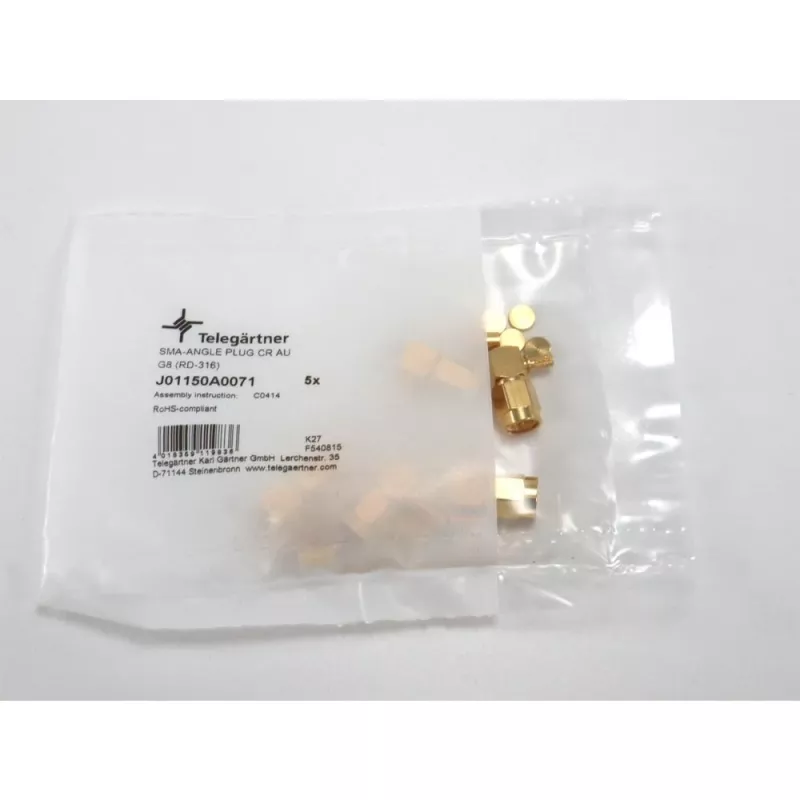

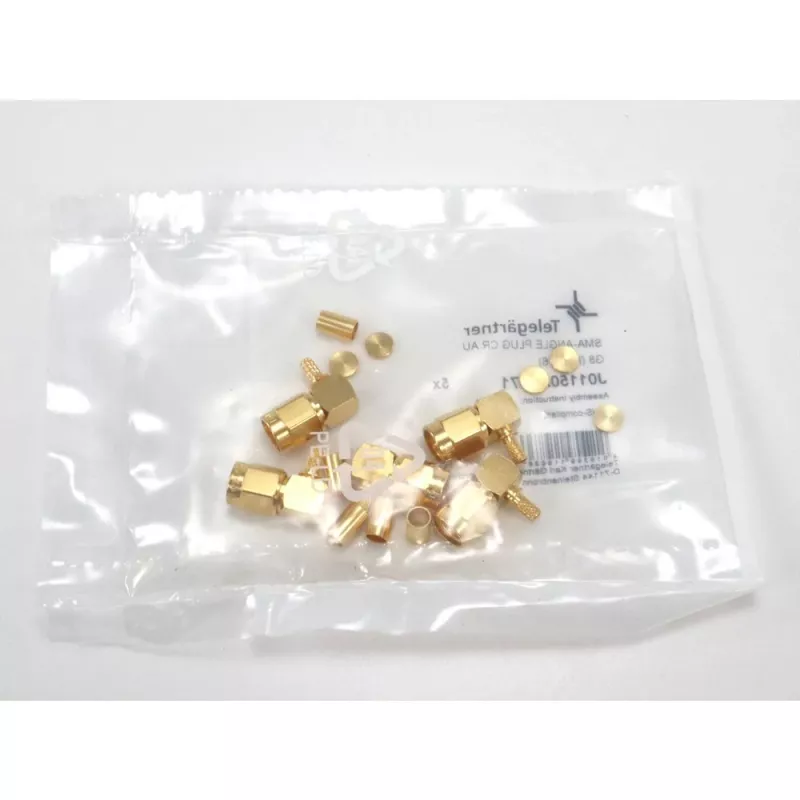

• Kiekis pakuotėje: 5 vnt.

Pastaba

Idealiai tinka RF testavimo stendams, antenų maitinimo linijoms ir kompaktiškiems korpusams, kur kabelį reikia išvesti 90° kampu.
