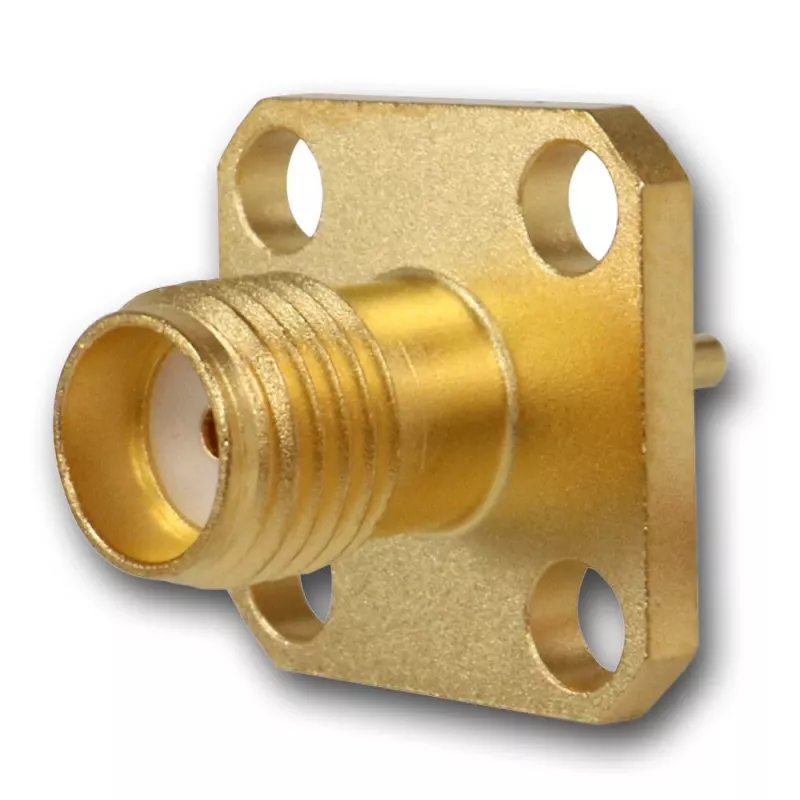

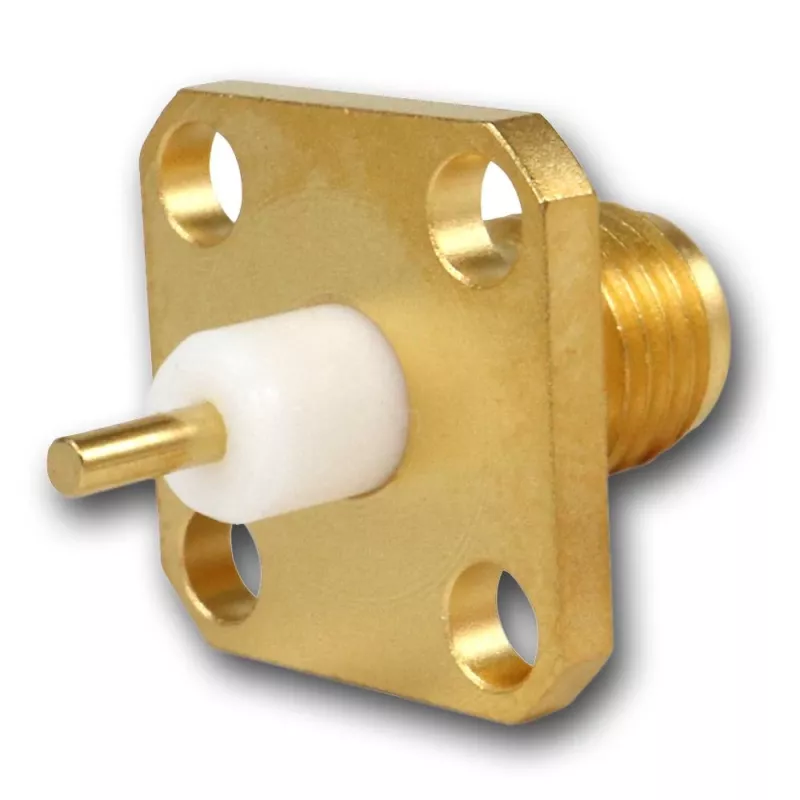

Telegärtner SMA skydinė jungtis su flanšu, auksuota, 50 omų, 5 vnt. J01151A0621

Kai reikia patikimo ryšio iki 18 GHz, ši auksuota SMA jungtis su flanšu taps tvirtu jūsų RF grandinės pagrindu. Penkių vienetų rinkinys – patogu, kai reikia kelių sujungimų vienu metu.

Kodėl verta rinktis

• Auksuotas žalvarinis korpusas ir centrinis kontaktas užtikrina puikų laidumą ir atsparumą korozijai.
• PTFE izoliatorius išlaiko stabilų 50 omų varžą ir mažus nuostolius visame 0–18 GHz dažnių diapazone.
• Keturių skylių flanšas leidžia patikimai pritvirtinti jungtį prie skydo – ji neatsilaisvins net ir vibruojant.
• Darbinė temperatūra nuo -65 °C iki +165 °C – tinka tiek lauko, tiek pramoninėms sąlygoms.
• Atitinka MIL-STD-348A/310 sąsajos standartą ir RoHS reikalavimus.

Techniniai duomenys

• Jungties tipas: SMA
• Lytis: lizdas (moteriška)
• Varža: 50 omų
• Montavimas: 4 skylių flanšas, skydinis
• Korpuso medžiaga: žalvaris
• Kontakto danga: auksas
• Korpuso danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparuma įtampa: 1000 V RMS
• Sujungimų ciklai: ≥ 500
• Sąsajos standartas: MIL-STD-348A/310
• Pakuotė: 5 vnt.

Kam tinka

Ši jungtis skirta tiems, kurie konstruoja ar remontuoja RF įrangą: antenų sistemas, matavimo prietaisus, ryšio modulius ar mėgėjiškus siųstuvus. Jei reikia patikimo skydinio sujungimo, kuris atlaikytų dažną prijungimą ir atjungimą, šis rinkinys – puikus pasirinkimas.

Kaip naudoti

Įstatykite jungtį į skydo angą ir pritvirtinkite keturiais varžtais per flanšo skyles. Tada lituokite arba prisukite centrinį laidininką ir ekraną pagal savo schemą. Dėl auksuotų kontaktų nereikia papildomų apsauginių priemonių – tiesiog užtikrinkite švarų ir tvirtą sujungimą.

Patarimas: prieš montuodami nuvalykite kontaktus izopropilo alkoholiu, kad pašalintumėte riebalus. Tai padės išlaikyti mažus nuostolius ir prailgins jungties tarnavimo laiką.
