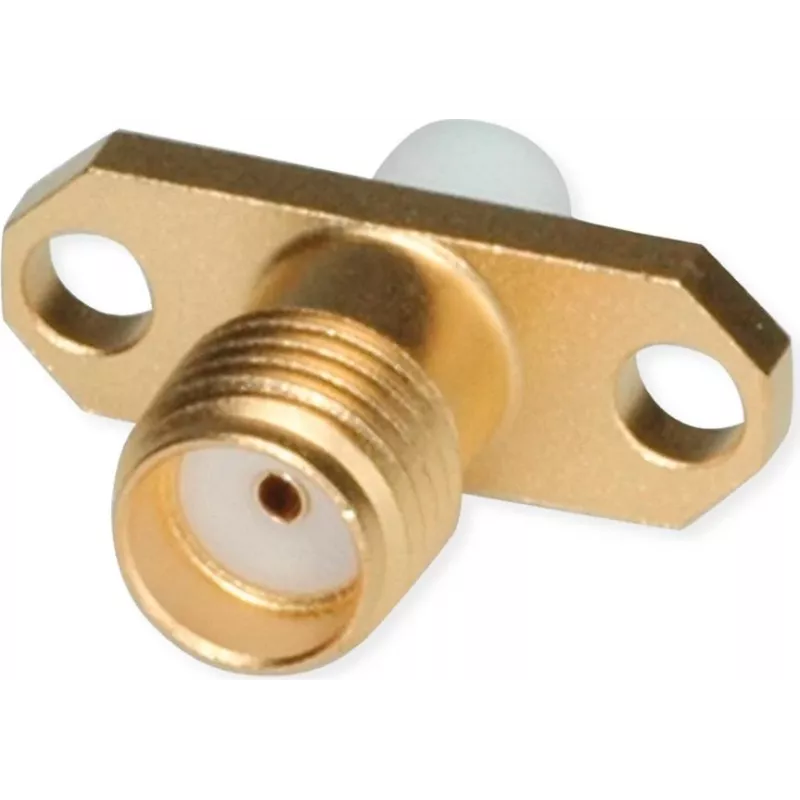

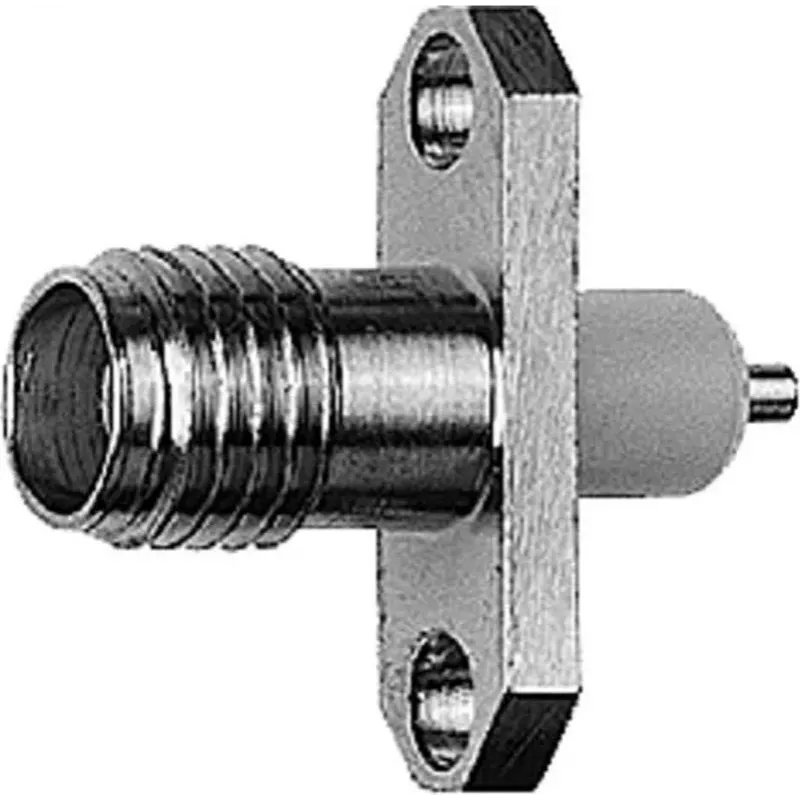

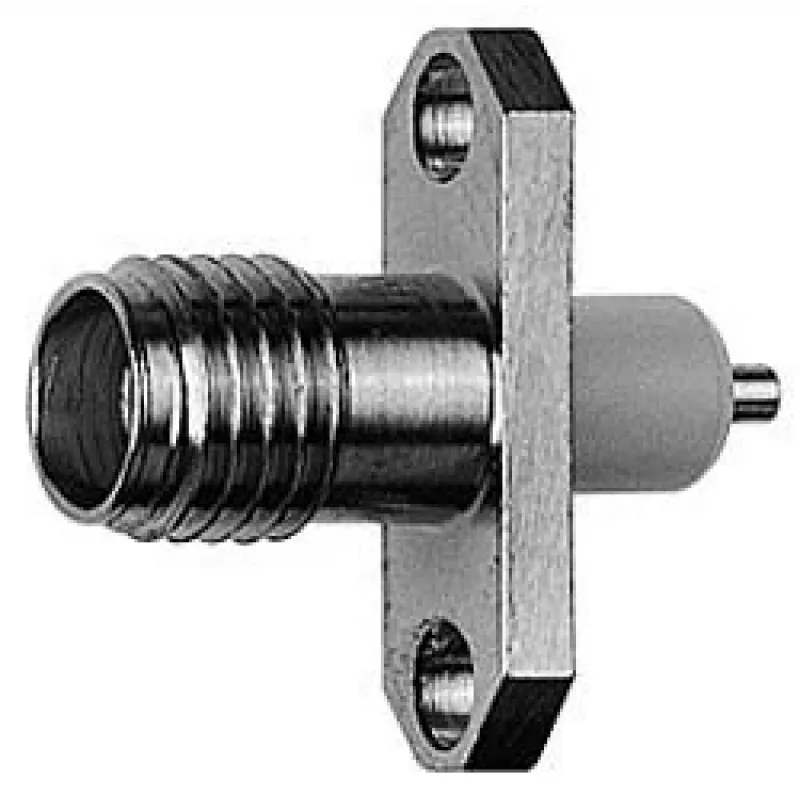

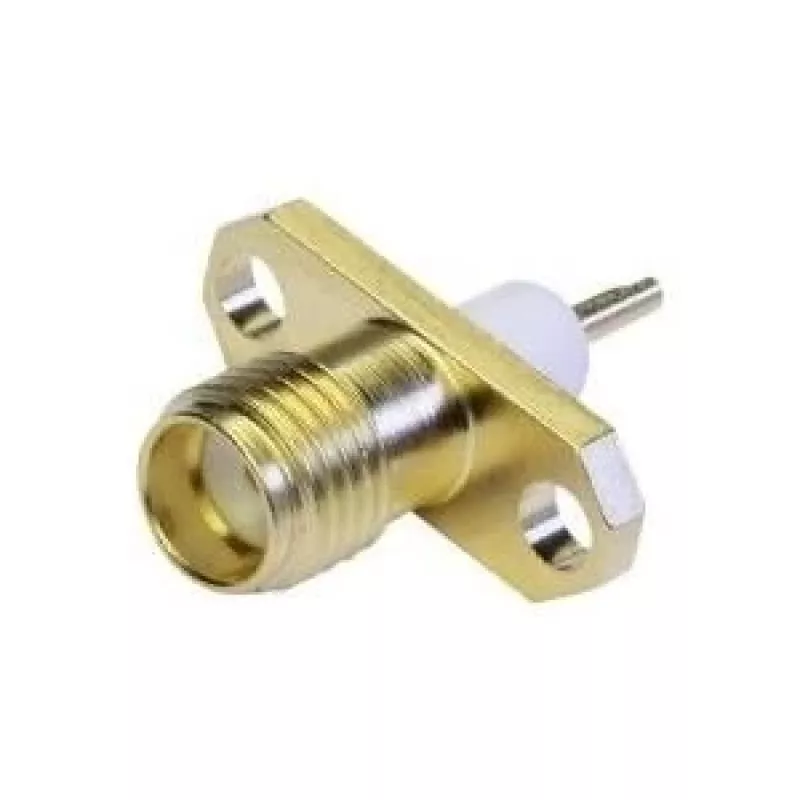

Telegärtner SMA praėjimo lizdas su flanšu Z28, auksuotas (standartinis) - 5 vnt. (J01151A0631)

Kai reikia patikimo 50 omų SMA lizdo, kuris tilptų į skydelį ir atlaikytų iki 18 GHz, Telegärtner J01151A0631 yra profesionalus pasirinkimas. Šis praėjimo lizdas su flanšu užtikrina stabilų signalą ir ilgaamžiškumą net reikliausiose RF sistemose.

Kodėl verta rinktis

• Auksuoti centriniai ir korpuso kontaktai – atsparūs korozijai, maža kontaktinė varža.
• PTFE izoliatorius – stabili varža ir atsparumas aukštai temperatūrai.
• Atlaiko iki 500 sujungimų – ilgas tarnavimo laikas.
• Platus darbinės temperatūros diapazonas nuo -65 °C iki +165 °C.
• 5 vnt. pakuotė – patogu gamybai ar remontui.

Kam tinka

Šis SMA lizdas skirtas montuoti į skydelį per 4 angų flanšą. Jis puikiai tiks RF inžinieriams, elektronikos meistrams, kurie konstruoja ar remontuoja antenų sistemas, matavimo įrangą, ryšio prietaisus. Dėl kompaktiškų matmenų (12,7 x 12,7 mm flanšas, 9,52 mm atstumas tarp angų) jis lengvai įsiterps net ir ankštuose korpusuose.

Techninė specifikacija

• Jungties tipas: SMA lizdas (moteriškas)
• Montavimas: 4 angų flanšas, praėjimo
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 18 GHz
• VSWR: maks. 1,3 @ 18 GHz
• Kontaktinė varža: centrinė ≤ 3 mΩ, išorinė ≤ 2 mΩ
• Izoliacijos varža: ≥ 5 GΩ
• Dielektrinė atsparumas įtampai: 1000 Veff
• Darbinė įtampa: 335 Veff
• Korpuso medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE

Kaip naudoti

Lizdas tvirtinamas prie skydelio varžtais per flanšo angas. Prieš montuodami įsitikinkite, kad skydelio storis atitinka praėjimo ilgį. Sujungimui naudokite standartinį SMA kištuką. Dėl auksuotų kontaktų nereikia papildomų apsauginių priemonių – jie ilgai išlieka veiksmingi.

Patarimas: norėdami užtikrinti ilgaamžiškumą, sujungdami nejunkite per jėgą – užtenka ranka priveržti. Laikymo metu saugokite nuo drėgmės ir dulkių.
