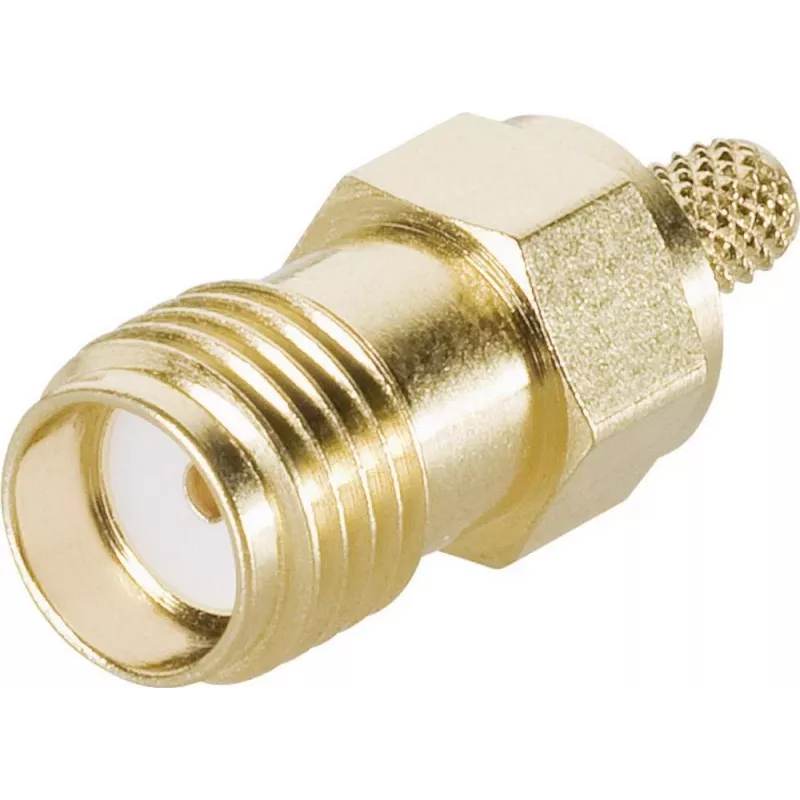

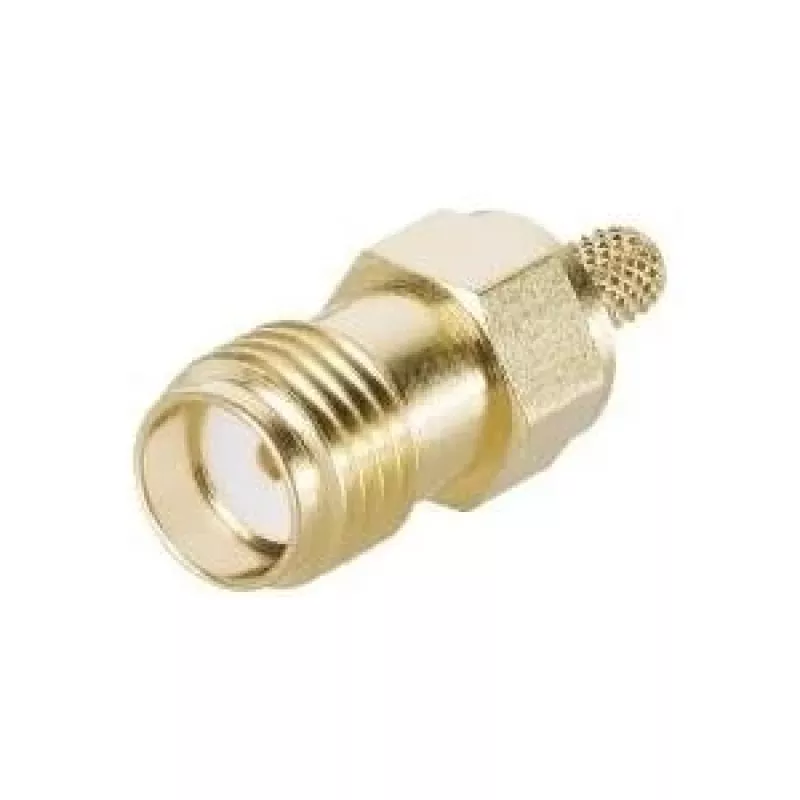

Telegärtner SMA moteriškas crimp jungtis, skirta RG-223/U, RG-142 B/U, RG-400/U, RD-316 kabeliams, auksuota, 50 omų, DC-18 GHz J01151A0611

Kai reikia patikimo ryšio aukštais dažniais, ši Telegärtner SMA jungtis tampa nepakeičiama. Ji skirta tiems, kurie vertina kokybę ir ilgaamžiškumą – nuo telekomunikacijų iki testavimo įrangos.

Privalumai

Auksuotas korpusas ir centrinis kontaktas užtikrina puikų laidumą ir atsparumą korozijai. PTFE izoliacija leidžia naudoti plačiame temperatūrų diapazone nuo -65°C iki +165°C. Crimp tipo prijungimas suteikia tvirtą ir vibracijai atsparų sujungimą su koaksialiniu kabeliu.

Tinka

• RG-223/U koaksialiniam kabeliui
• RG-142 B/U koaksialiniam kabeliui
• RG-400/U koaksialiniam kabeliui
• RD-316 koaksialiniam kabeliui

Pagrindinės specifikacijos

• Jungties tipas: SMA
• Lytis: moteriška (jack)
• Montavimo tipas: kabelio montavimas
• Prijungimas: crimp (išorinis laidininkas), lituojamas (centrinis laidininkas)
• Varža: 50 omų
• Dažnių diapazonas: DC–18 GHz
• Kontakto danga: auksas
• Korpuso danga: auksas
• Korpuso medžiaga: žalvaris
• Kontakto medžiaga: berilio varis
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -65°C iki +165°C
• Dielektrinė atsparuma įtampa: 1000 Veff
• VSWR (maks.): 1,25 @ 12 GHz
• Sujungimų ciklai: 500

Kaip naudoti

Nuluokite koaksialinį kabelį, užmaukite crimp įvorę, įstatykite centrinį laidininką ir prilituokite, tada užspauskite crimp įrankį. Patikrinkite, ar jungtis tvirtai laikosi.

Patarimas: prieš lituodami nuvalykite centrinį laidininką ir naudokite kokybišką lydmetalį, kad užtikrintumėte patikimą kontaktą.
