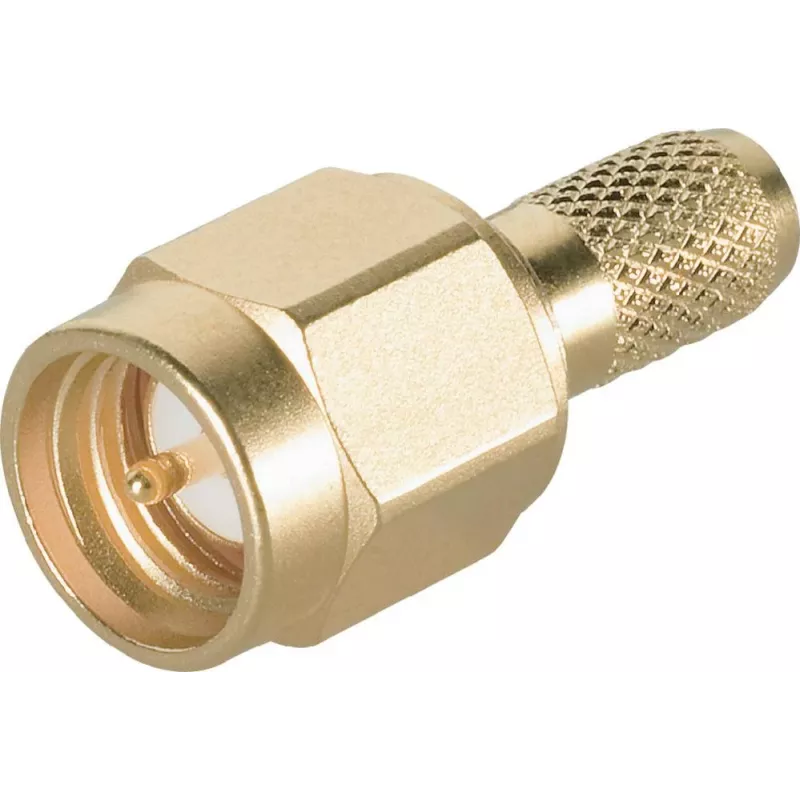

Telegärtner SMA kabelio kištukas Crimp/Solder G05 (RG-223/U, RG-142 B/U), auksuotas, 50 Ohm, DC-18 GHz J01150A0031

Kai reikia patikimai užbaigti RG-223/U arba RG-142 B/U koaksialinį kabelį aukštadažnėse sistemose iki 18 GHz, šis Telegärtner SMA kištukas su crimp ir litavimo jungtimi užtikrina stabilų, mažų nuostolių ryšį. Auksuotas žalvarinis korpusas ir kontaktas – ilgaamžiškumas ir atsparumas korozijai.

Kodėl verta rinktis

• Auksuotas žalvarinis korpusas ir kontaktas užtikrina puikų laidumą ir atsparumą korozijai.
• PTFE izoliacija išlaiko stabilias charakteristikas plačiame temperatūrų diapazone nuo -65 °C iki +165 °C.
• Crimp ir litavimo konstrukcija – patvari mechaninė ir elektrinė jungtis net ir reikliose RF aplikacijose.
• VSWR ≤ 1,25 iki 18 GHz – mažai atspindžių, didelis signalo tikslumas.

Kam tinka

• RF technikams ir radijo mėgėjams, dirbantiems su RG-223/U arba RG-142 B/U kabeliais.
• Antenos sistemų montuotojams, kuriems reikia patikimo 50 Ohm jungties.
• Laboratorijų ir matavimo įrangos specialistams, kuriantiems individualius RF bandymo kabelius.

Pagrindinės specifikacijos

• Jungties serija: SMA
• Jungties tipas: koaksialinis kištukas
• Lytis: vyriškas
• Montavimas: prie kabelio
• Užbaigimas: crimp (išorinis laidininkas), litavimas (centrinis laidininkas)
• Impedansas: 50 Ohm
• Dažnių diapazonas: DC–18 GHz
• VSWR: ≤ 1,25 iki 18 GHz
• Korpuso medžiaga: žalvaris, auksuotas
• Kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Suderinama kabelių grupė: G05
• Suderinami kabelių tipai: RG-223/U, RG-142 B/U
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -65 °C iki +165 °C

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, lituokite centrinį laidininką prie kontakto ir užspauskite išorinį laidininką standartiniu crimp įrankiu. Viskas – jungtis paruošta. Tiekiama po vieną vienetą.

Patarimas: prieš lituodami nuvalykite centrinį laidininką ir naudokite kokybišką lydmetalį – taip užtikrinsite ilgaamžę ir mažų nuostolių jungtį. Nepamirškite, kad šis kištukas skirtas tik G05 grupės kabeliams (RG-223/U, RG-142 B/U).
