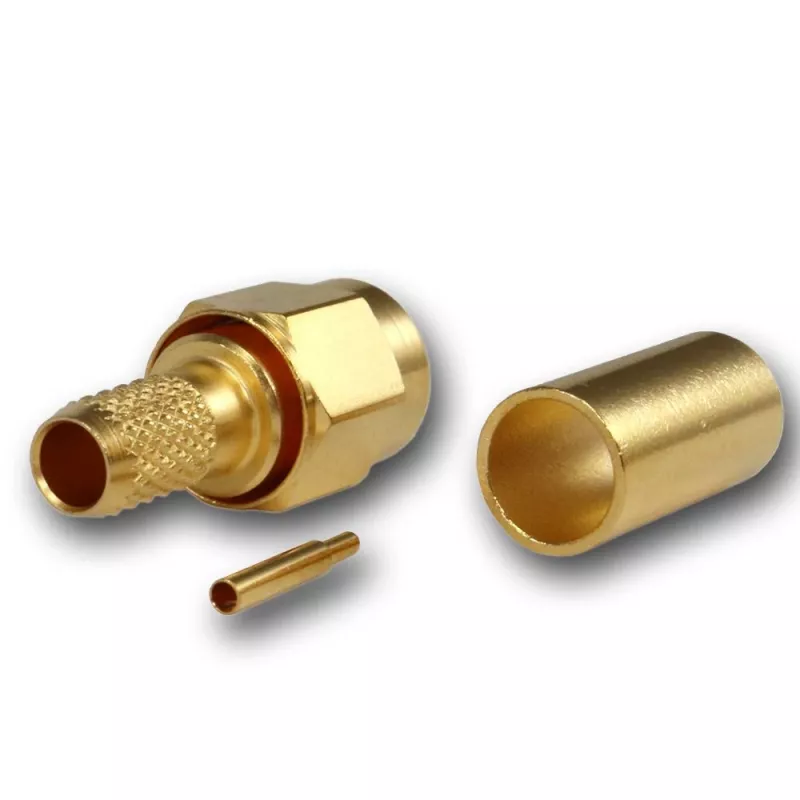

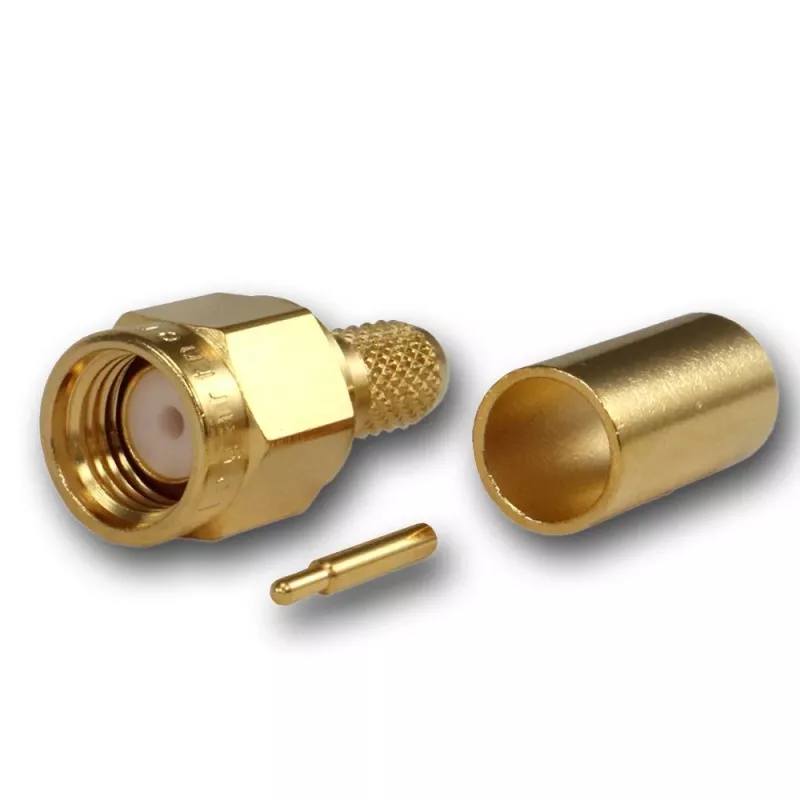

Telegärtner SMA kabelio kištukas Crimp/Solder G01 (RG-58C/U), auksuotas, 1 vnt.

Šis Telegärtner SMA kabelio kištukas skirtas tiems, kurie patys gaminasi ar taiso RF kabelius su RG-58C/U. Jei montuojate anteną, statote bandymų stendą ar tiesiog norite patikimo 50 omų sujungimo, ši jungtis užtikrins stabilų signalą iki 6 GHz.

Kodėl verta rinktis

• Auksuotas žalvarinis korpusas ir berilio vario kontaktas – mažesni nuostoliai, ilgaamžiškumas.
• PTFE izoliatorius atlaiko aukštą temperatūrą ir išlaiko pastovią varžą.
• Crimp/Solder tvirtinimas – patvarus mechaninis ir elektrinis sujungimas.
• Standartinis SMA (male) – tinka daugeliui antenų ir RF įrenginių.

Kam tinka

Mėgėjams radijo operatoriams, RF technikams, laboratorijų darbuotojams, kurie patys gamina koaksialinius kabelius. Puikiai tiks antenų maitinimo linijoms, matavimo prietaisų pajungimui, nestandartinio ilgio kabelių gamybai.

Pagrindinės specifikacijos

• Jungties serija: SMA
• Jungties tipas: kabelio kištukas (male)
• Varža: 50 omų
• Tvirtinimo būdas: crimp / lituojamas
• Suderinamų kabelių grupė: G01 (RG-58C/U, RG-58, LMR-195)
• Korpuso medžiaga: žalvaris, auksuotas
• Kontakto medžiaga: žalvaris / berilio varis, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC–6 GHz
• VSWR: ≤ 1,25 @ 6 GHz
• Dielektrinė atsparumas įtampai: 1000 V RMS
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Pakuotė: 1 vnt.

Kaip naudoti

Nuluokite RG-58C/U kabelį, užmaukite crimp įvorę, įstatykite centrinį laidininką į kontaktą ir lituokite, o ekraną sutvirtinkite crimp įrankiu. Patikrinkite, ar centrinis kontaktas nepaliečia ekrano. Rekomenduojame naudoti tinkamo dydžio crimp įrankį.

Patarimas: prieš lituodami nuvalykite oksidacijos sluoksnį nuo varinio laidininko – taip užtikrinsite patikimą kontaktą. Sandėliuokite sausai, kad auksavimas ilgiau išliktų nepažeistas.
