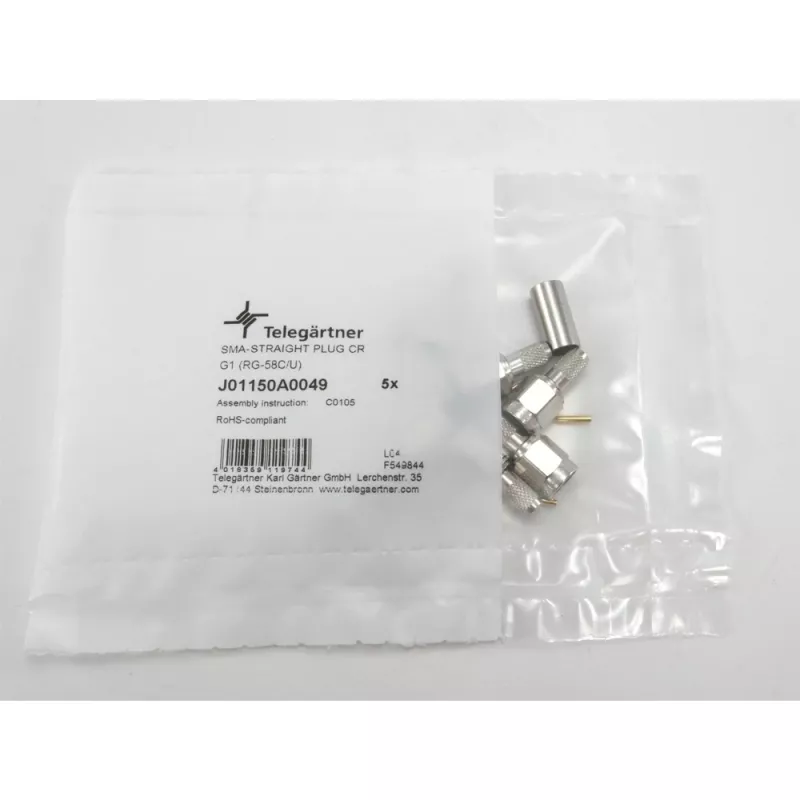

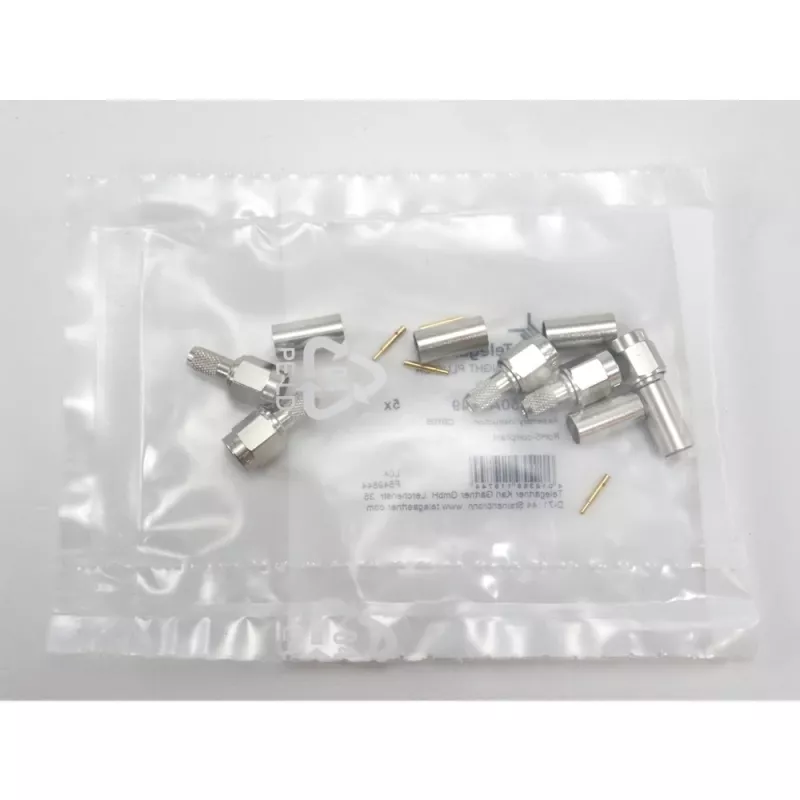

Telegärtner SMA jungtis, tiesus kištukas, 50 omų, crimp/solder, skirta RG-58, RG-142, RG-223, LMR-240, J01150A0049

6 GHz dažnių ruožas ir ≤ 1,2 VSWR – tai, ką užtikrina ši Telegärtner SMA jungtis. Ji skirta tiems, kurie kuria savo RF kabelių sistemas ir nori stabilaus, ilgaamžio ryšio.

Privalumai

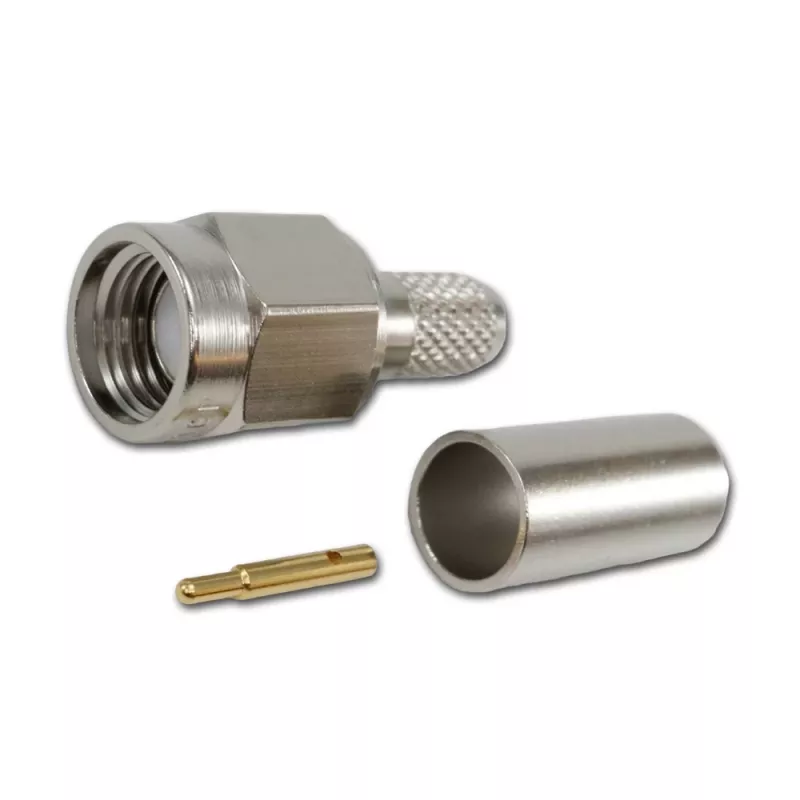

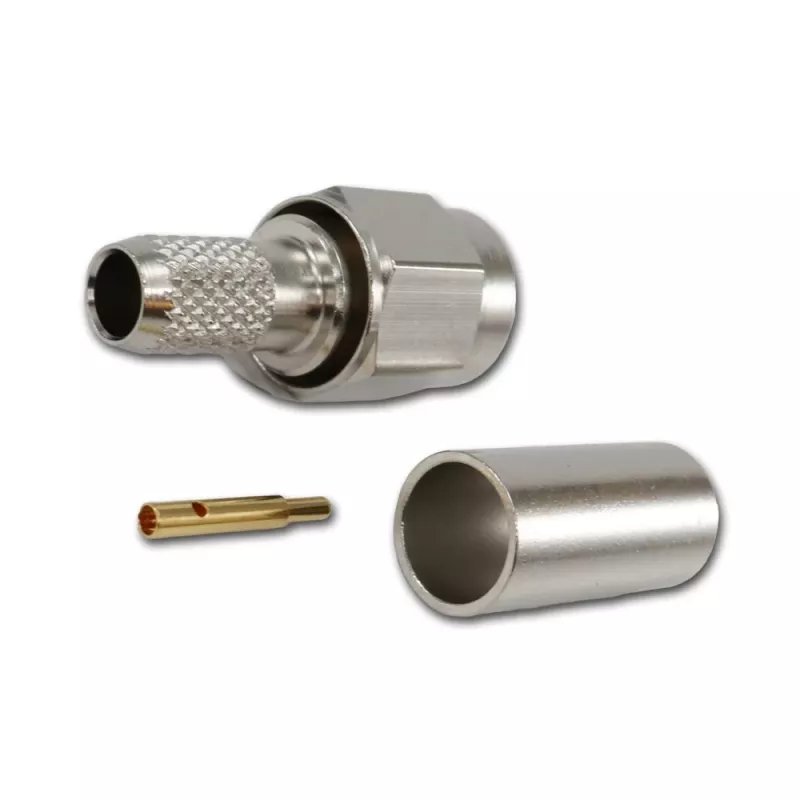

Auksu padengtas berilio vario centrinis kontaktas ir nikeliuotas žalvarinis korpusas užtikrina mažus signalo nuostolius ir atsparumą korozijai. PTFE dielektrikas išlaiko stabilias elektrines savybes net esant ekstremalioms temperatūroms. Crimp/solder tvirtinimas leidžia greitai ir patikimai sumontuoti jungtį ant suderinamo kabelio.

Kam tinka

• RF testavimo ir matavimo įrangai
• Bevielio ryšio infrastruktūrai ir antenų sistemoms
• Pramoniniams ir laboratoriniams įrenginiams, naudojantiems SMA sąsają

Pagrindinės specifikacijos

• Jungčių serija: SMA
• Jungties tipas: kištukas
• Korpuso forma: tiesus
• Impedancija: 50 omų
• Dažnių ruožas: nuo DC iki 6 GHz
• VSWR: ≤ 1,2 esant 6 GHz
• Kontakto medžiaga: berilio varis, auksuotas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Dielektriko medžiaga: PTFE
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Įtampos nominalas: 335 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kabelių suderinamumas: RG-58 C/U, RG-142 B/U, RG-223 /U, LMR-240

Kaip naudoti

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, įstatykite centrinį laidininką į jungtį ir lituokite, o ekranavimo pynę suimkite crimp įrankiu. Patikrinkite, ar centrinis kontaktas tvirtai laikosi ir ar nėra trumpojo jungimo.

Patarimas: naudokite tinkamą crimp įrankį ir suderinamą kabelį, kad užtikrintumėte patikimą ir ilgaamžį ryšį. Montuodami laikykitės gamintojo rekomendacijų dėl lituoklio temperatūros ir crimp jėgos.
