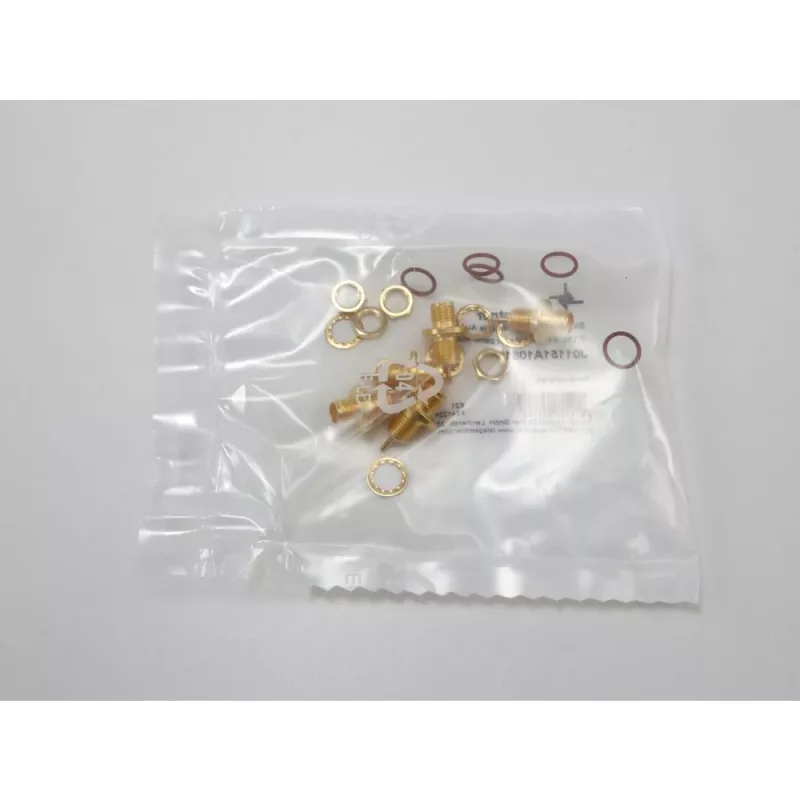

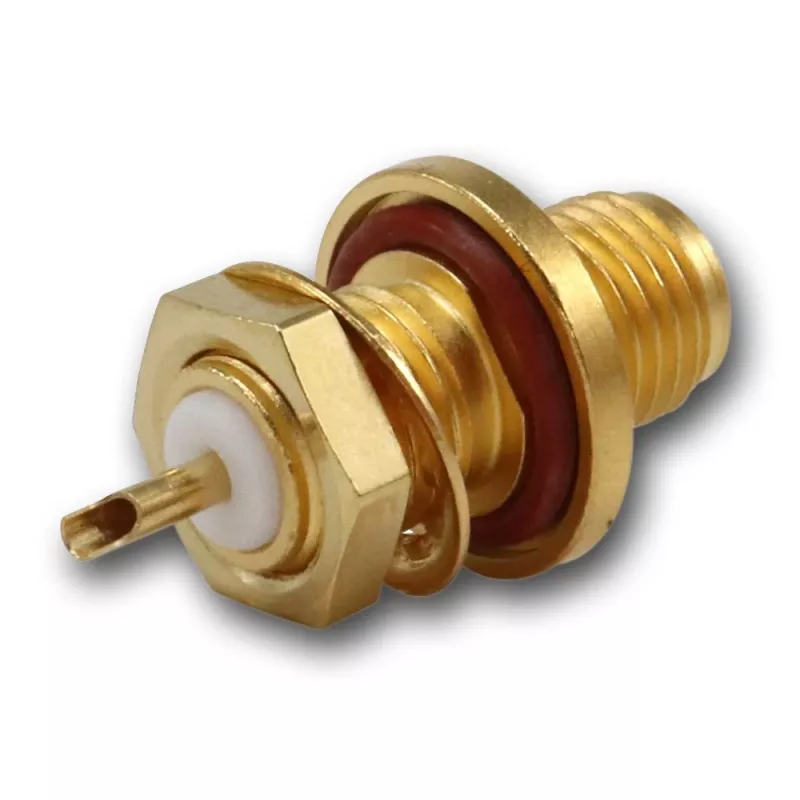

Telegärtner SMA įvadinis lizdas, priekinis montavimas, sandarinimo žiedas, Z27, auksuotas, 5 vnt. (J01151A1081)

Kai montuojate aukšto dažnio įrangą, kiekviena jungtis turi būti nepriekaištinga. Šis Telegärtner SMA įvadinis lizdas su sandarinimo žiedu užtikrina stabilų signalą iki 18 GHz ir apsaugo nuo drėgmės bei dulkių – net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

• Auksuoti kontaktai – maža kontaktinė varža ir atsparumas korozijai
• PTFE izoliatorius – didelis atsparumas temperatūrai ir maži nuostoliai
• Sandarinimo žiedas – apsauga nuo drėgmės ir dulkių
• Platus darbinės temperatūros diapazonas nuo -65 °C iki +165 °C
• Ilgaamžiškumas – 500 sujungimų ciklų

Techniniai duomenys

• Jungties tipas: SMA lizdas (moteriškas)
• Montavimas: įvadinis, priekinio skydo
• Impedansas: 50 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 18 GHz
• VSWR: ≤ 1,25 @ 6 GHz
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktinė varža: centrinė ≤ 3 mΩ, išorinė ≤ 2 mΩ
• Korpuso medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Montavimo sriegis: M8x0,75
• Serija: Z27

Kam tinka

Šis lizdas puikiai tiks profesionaliems RF montuotojams, elektronikos inžinieriams ir entuziastams, kurie konstruoja ar remontuoja aukšto dažnio įrangą: antenų sistemas, matavimo prietaisus, ryšio įrenginius. Dėl sandarinimo žiedo jis tinka ir lauko sąlygoms, kur svarbi apsauga nuo aplinkos poveikio.

Kaip naudoti

Lizdas montuojamas į priekinį skydą per M8x0,75 srieginę angą. Sandarinimo žiedas uždedamas prieš prisukant, kad būtų užtikrintas sandarumas. Prijunkite SMA kištuką prie lizdo – užtikrinkite, kad kontaktai būtų švarūs ir tinkamai sujungti. Rekomenduojama naudoti veržliaraktį, kad būtų išvengta per didelio priveržimo.

Mūsų verdiktas

Precizinis SMA įvadinis lizdas, sukurtas aukšto dažnio našumui ir patikimam montavimui skydelyje. Auksavimas ir sandarinimo žiedas leidžia jį naudoti profesionaliose RF sistemose. 5 vienetų pakuotė – patogu atsarginėms dalims ar keliems projektams.
