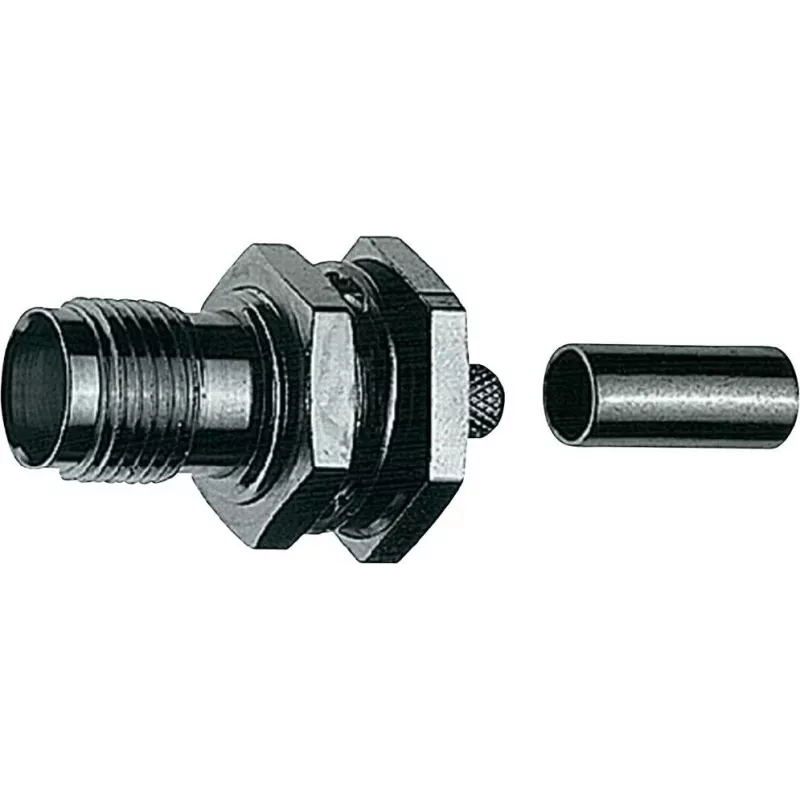

Telegärtner R-TNC lizdas PCB montavimui tiesus 50 omų RF jungtis J01011R0000

Kai reikia patikimo 50 omų RF ryšio iki 11 GHz, ši Telegärtner R-TNC lizdinė jungtis su 4 angų flanšu užtikrina stabilų signalą jūsų PCB plokštėje. Auksuoti kontaktai ir nikeliuotas korpusas – ilgaamžiškumas, kuriuo galite pasitikėti.

Kodėl verta rinktis

• Platus dažnių diapazonas: nuo DC iki 11 GHz
• Puikus VSWR: ≤ 1,3 iki 10 GHz
• Aukšta įtampa: 500 V RMS
• Patvari konstrukcija: PTFE izoliatorius, auksuoti kontaktai
• Atitinka RoHS reikalavimus

Techninė specifikacija

• Jungčių serija: R-TNC
• Jungties tipas: lizdas (išorinis srieginis, vidinis kontaktas – kištukas)
• Montavimo tipas: PCB montavimas, 4 angų flanšas
• Konstrukcija: tiesi
• Varža: 50 omų
• Dažnių diapazonas: DC–11 GHz
• Įtampos nominalas: 500 V (RMS)
• VSWR: ≤ 1,3 @ DC–10 GHz
• Kontaktų danga: auksas
• Korpuso danga: nikelis
• Izoliatoriaus medžiaga: PTFE
• Korpuso medžiaga: žalvaris
• Centrinio kontakto medžiaga: berilio varis
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Dielektrinė atsparumo įtampa: 1,5 kVeff (50 Hz)
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ

Kam tinka

Ši jungtis skirta tiems, kurie projektuojia aukšto dažnio įrenginius, kuriuose reikalingas patikimas ir tikslus signalo perdavimas. Puikiai tinka profesionalams, dirbantiems su RF technika, mėgėjams, kuriantiems savo sistemas, ir visiems, kuriems reikia ilgaamžės jungties su puikiomis elektrinėmis savybėmis.

Kaip naudoti

Jungtis tvirtinama prie PCB plokštės varžtais per 4 angų flanšą. Vidinis kontaktas lituojamas prie plokštės takelio. Dėl tiesios konstrukcijos patogu montuoti ten, kur reikia minimalaus aukščio. Prieš montuodami įsitikinkite, kad plokštės storis atitinka jungties kontaktų ilgį.

Patarimas: norėdami užtikrinti ilgaamžiškumą ir stabilų signalą, montuodami nejunkite jėgos – veržkite atsargiai, kad nepažeistumėte sriegių. Laikykitės nurodytos darbinės temperatūros ir venkite mechaninių smūgių.
