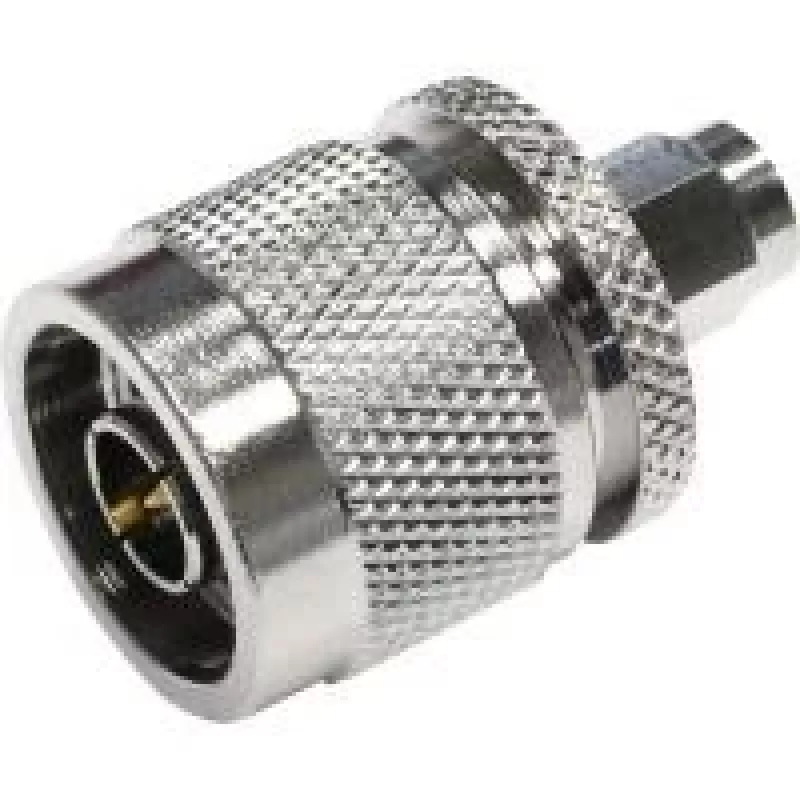

Telegärtner N-Type Male to SMA Male koaksialinis adapteris, 50 omų, DC-6 GHz J01027B0019

Telegärtner J01027B0019 – tai preciziškas koaksialinis adapteris, skirtas sujungti N-Type male ir SMA male jungtis, išlaikant 50 omų varžą ir užtikrinant stabilų signalo perdavimą iki 6 GHz. Šis adapteris yra idealus sprendimas tiems, kurie vertina kokybę ir patikimumą tiek namų laboratorijoje, tiek profesionalioje įrangoje.

Kodėl verta rinktis

• N-Type male ir SMA male sujungimas – universalus sprendimas daugeliui RF prietaisų.
• 50 omų varža – standartinė reikšmė, užtikrinanti suderinimą su dauguma sistemų.
• Dažnių diapazonas nuo DC iki 6 GHz – tinka įvairiems radijo dažnių bandymams.
• VSWR ≤ 1,2 esant 6 GHz – mažas atspindys, aukštas signalo kokybė.
• Įterpimo nuostoliai ≤ 0,05 dB esant 6 GHz – beveik nejuntamas signalo susilpnėjimas.
• Nikeliuotas žalvarinis korpusas ir auksuoti centriniai kontaktai – ilgaamžiškumas ir patikimas kontaktas.
• Atsparumas temperatūrai nuo -40 °C iki +85 °C – veikia net ekstremaliomis sąlygomis.

Kam tinka

Šis adapteris puikiai tiks tiems, kurie dirba su radijo dažnių technika: nuo mėgėjų, konstruojančių antenas ar testuojančių įrangą, iki profesionalų, atliekančių matavimus laboratorijose. Jis pravers, kai reikia sujungti N-Type ir SMA jungtis, pavyzdžiui, prijungiant anteną prie analizatoriaus ar signalo generatoriaus.

Techninės specifikacijos

• Jungtis A: N-Type male
• Jungtis B: SMA male
• Varža: 50 Ω
• Dažnių diapazonas: DC - 6 GHz
• VSWR: ≤ 1,2 @ 6 GHz
• Įterpimo nuostoliai: ≤ 0,05 dB @ 6 GHz
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Tarpiklio medžiaga: silikonas
• Darbinė temperatūra: -40 °C iki +85 °C

Kaip naudoti

Adapteris yra labai paprastas naudoti: tiesiog prisukite N-Type male jungtį prie atitinkamos N-Type female jungties, o SMA male – prie SMA female. Dėl kompaktiško dydžio jis netrukdys net ir ankštoje erdvėje. Prieš jungdami įsitikinkite, kad visos jungtys yra švarios ir tvirtai priveržtos, kad būtų užtikrintas geriausias signalo perdavimas.

Pabaigai

Patarimas: norėdami išlaikyti optimalias charakteristikas, laikykite adapterį sausą ir apsaugokite nuo mechaninių pažeidimų. Reguliariai valykite kontaktus izopropilo alkoholiu – taip prailginsite jo tarnavimo laiką ir išvengsite signalo nuostolių.
