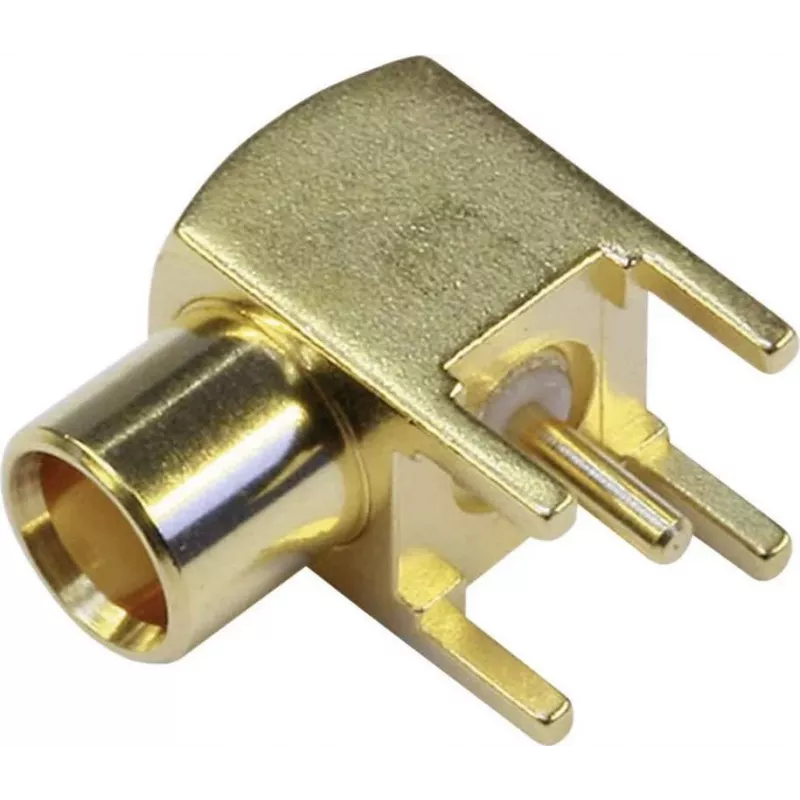

TELEGÄRTNER MCX lizdas PCB vertikalus 50 omų RF jungtis J01271A0161

Kai reikia patikimo 50 omų RF ryšio iki 6 GHz, ši TELEGÄRTNER MCX lizdinė jungtis su vertikaliu montavimu į PCB tampa puikiu pasirinkimu. Auksuoti kontaktai ir PTFE izoliatorius užtikrina stabilų signalą net ekstremaliomis sąlygomis.

Privalumai

Kompaktiška MCX sąsaja su stūmimo fiksavimo mechanizmu leidžia greitai ir saugiai prijungti koaksialinį kabelį. Vertikali pro skylutes montuojama konstrukcija palengvina PCB surinkimą, o PTFE izoliatorius užtikrina mažus nuostolius ir stabilumą plačiame temperatūrų diapazone nuo -65 °C iki +165 °C.

Tinka

• RF moduliams ir belaidžio ryšio įrenginiams
• Testavimo ir matavimo įrangai
• GPS ir telemetrijos sistemoms
• Aukšto dažnio PCB sprendimams iki 6 GHz

Pagrindinės specifikacijos

• Jungčių serija: MCX
• Jungties tipas: koaksialinė RF lizdinė (moteriška)
• Montavimas: PCB pro skylutes, vertikalus
• Impedansas: 50 omų
• Dažnių diapazonas: DC–6 GHz
• Korpuso medžiaga: žalvaris, auksuotas
• Kontaktų medžiaga: berilio varis, auksuotas
• Izoliatorius: PTFE
• Įtampos vertė: 170 V RMS
• Darbinė temperatūra: -65 °C iki +165 °C

Rekomendacijos

Kad užtikrintumėte optimalų veikimą, tinkamai sulygiuokite PCB kontaktų aikšteles ir naudokite suderinamą MCX kištuką. Ši jungtis puikiai tinka didelio tankio RF projektams, kur svarbus patikimas signalo perdavimas ir ribota erdvė.
