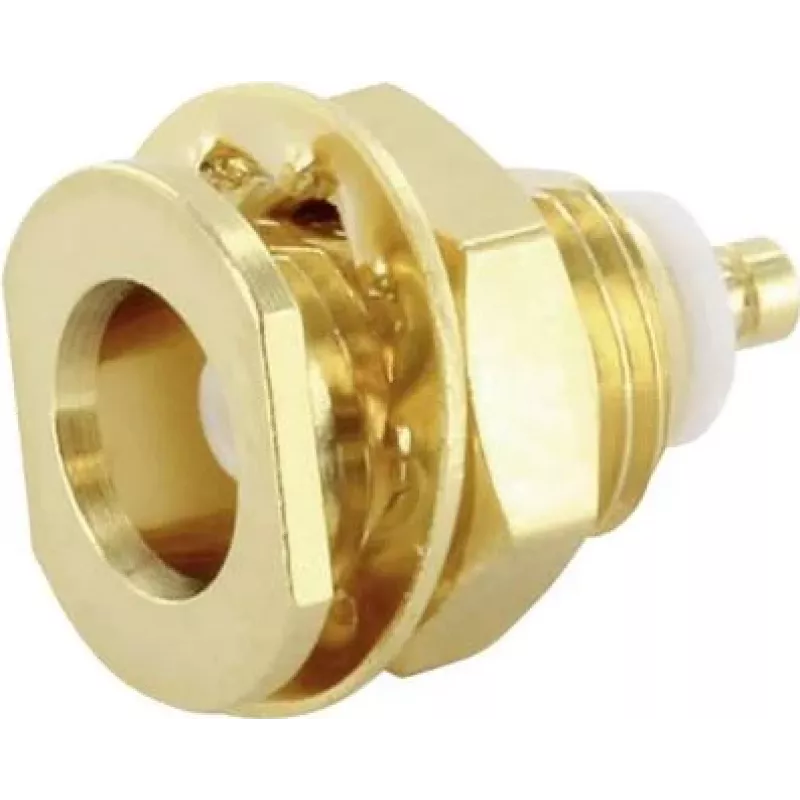

Telegärtner MCX lizdas PCB vertikalus 50 omų J01271A0101

Šis Telegärtner MCX lizdas skirtas inžinieriams ir RF entuziastams, kurie savo projektuose vertina stabilumą ir ilgaamžiškumą. Jis puikiai tiks tiems, kurie konstruoja kompaktiškus belaidžio ryšio modulius, testavimo įrangą ar kitus aukšto dažnio prietaisus, kur kiekvienas milimetras ir kiekvienas decibelas yra svarbūs.

Kodėl verta rinktis šį MCX lizdą?

• 50 omų varža ir VSWR ≤ 1,3 esant 6 GHz užtikrina minimalų signalo atspindį – jūsų signalas išlieka švarus net aukštuose dažniuose.
• Vertikali PCB montavimo orientacija palengvina plokštės išdėstymą ir leidžia patogiai prijungti koaksialinį kabelį.
• Auksuoti kontaktai ir korpusas – puikus laidumas ir atsparumas korozijai, todėl jungtis tarnaus ilgai net ir sudėtingomis sąlygomis.
• PTFE dielektrikas išlaiko stabilias elektrines savybes esant ekstremalioms temperatūroms nuo -65 °C iki +165 °C.
• Atlaiko bent 500 sujungimo ciklų – ilgaamžiškumas, kuriuo galite pasitikėti.

Kam tai skirta?

Šis lizdas idealiai tinka kompaktiškiems RF moduliams, matavimo prietaisams ir belaidžio ryšio įrenginiams, kur erdvė ribota, bet negalima sau leisti kompromisų dėl našumo. Vertikali konstrukcija supaprastina plokštės projektavimą ir leidžia lengvai prijungti priešingą jungtį. Dėl tvirtos konstrukcijos ir tikslaus impedanso suderinimo jis išlaiko signalo kokybę tiek laboratorijoje, tiek lauko sąlygomis.

Pagrindinės specifikacijos

• Jungčių serija: MCX
• Jungties tipas: lizdas (moteriška)
• Montavimo tipas: PCB montavimas
• Montavimo orientacija: vertikali
• Varža: 50 omų
• Jungimo būdas: litavimas
• Dažnių diapazonas: nuo nuolatinės srovės iki 6 GHz
• Kontaktų danga: auksas
• Korpuso danga: auksas
• Dielektrikas: PTFE
• Korpuso medžiaga: žalvaris
• Kontaktų medžiaga: berilio varis
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža (vidinė): ≤ 5 mΩ
• Kontaktų varža (išorinė): ≤ 2,5 mΩ
• VSWR: ≤ 1,3 esant 6 GHz
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Įtampos vertė: 335 V (pikinė)
• Ilgaamžiškumas (sujungimų ciklai): ≥ 500 ciklų

Kaip naudoti

Lituokite lizdą prie PCB pagal pageidaujamą išdėstymą. Dėl vertikalios orientacijos jungtis bus nukreipta statmenai plokštei, todėl patogu prijungti kabelį. Prieš lituodami įsitikinkite, kad kontaktai švarūs, o lydmetalis atitinka aukšto dažnio reikalavimus.

Patarimas: norėdami išlaikyti 50 omų varžą, naudokite tinkamo impedanso PCB trasas ir venkite staigių posūkių. Reguliariai tikrinkite, ar kontaktai neapsinešę – tai padės išvengti signalo nuostolių.
