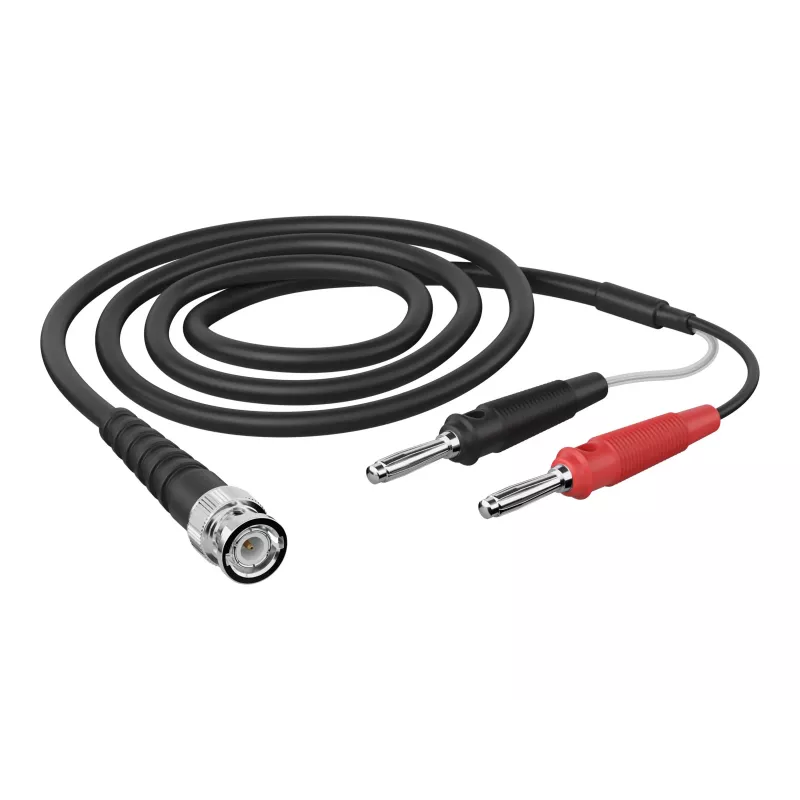

Telegärtner L00010A1845 1 m BNC į dvigubus banana kištukus koaksialinis matavimo laidas, juodas

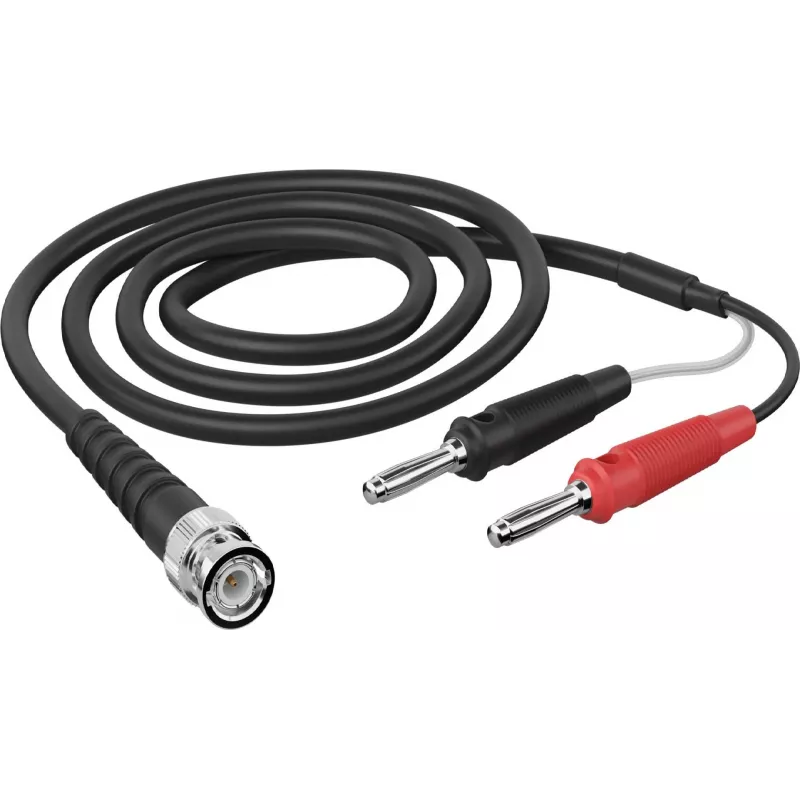

Kai osciloskopas ar signalo generatorius turi BNC išvestį, o jūsų matavimo stendas – tik 4 mm lizdus, paprastai tenka ieškoti adapterių. Telegärtner L00010A1845 išsprendžia šią problemą vienu ypu: viename 1 m ilgio laide sujungti BNC kištukas ir du 4 mm banana kištukai (raudonas ir juodas).

Kodėl verta rinktis

• BNC kištukas (vyriškas) ir dvigubi 4 mm banana kištukai (vyriški) – universalus suderinamumas su osciloskopais, signalų generatoriais ir kitais matavimo prietaisais.
• 50 omų varža užtikrina tikslų signalo perdavimą aukšto dažnio matavimuose.
• Pintas ekranas slopina trukdžius, todėl matavimo rezultatai patikimesni.
• 1 m ilgis – pakankamas pasiekiamumas, bet ne per ilgas, kad nesusidarytų kabelių raizginys.
• Juodas lankstus PVC apvalkalas, nikeliuoti kontaktai – ilgaamžiškumas ir patikimas kontaktas.

Kam tinka

Šis laidas skirtas tiems, kurie dirba su testavimo ir matavimo įranga: elektronikos inžinieriams, studentams, radijo mėgėjams. Jis pravers, kai reikia sujungti BNC lizdą turintį prietaisą su banana tipo įėjimais. Raudonas ir juodas banana kištukai leidžia lengvai atskirti signalą ir įžeminimą.

Techninės specifikacijos

• Kabelio tipas: Koaksialinis matavimo laidas
• Jungtis A: BNC kištukas (vyriškas)
• Jungtis B: Dvigubi 4 mm banana kištukai (vyriški)
• Kabelio ilgis: 1 m
• Varža: 50 omų
• Apvalkalo medžiaga: PVC
• Laidininko medžiaga: Varis
• Ekranavimas: Pintas
• Kabelio spalva: Juoda
• Banana kištukų spalvos: Raudona, juoda
• Įtampos nominalas: 500 V CAT II
• Srovės nominalas: 2,5 A
• Darbinė temperatūra: -20°C iki +70°C
• Dielektriko medžiaga: PE
• Kontaktų danga: Nikelis

Naudojimo patarimai

Prieš jungdami patikrinkite, ar BNC jungtis tvirtai užsifiksuoja (pasukite, kol užsifiksuos), o banana kištukus įkiškite iki galo. Laikydami laido už kištukų, o ne už kabelio, prailginsite jo tarnavimo laiką.
