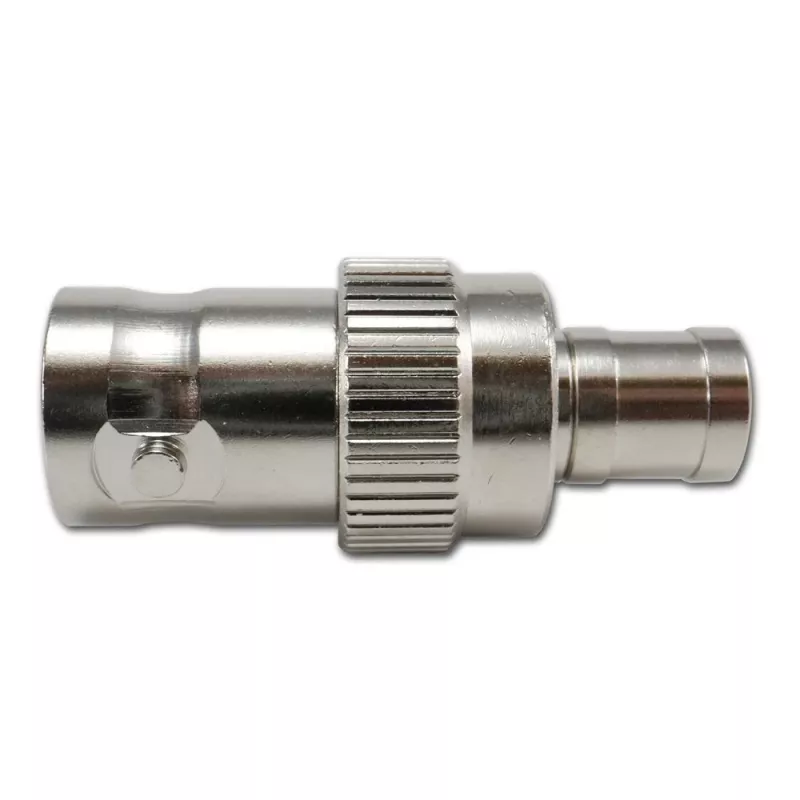

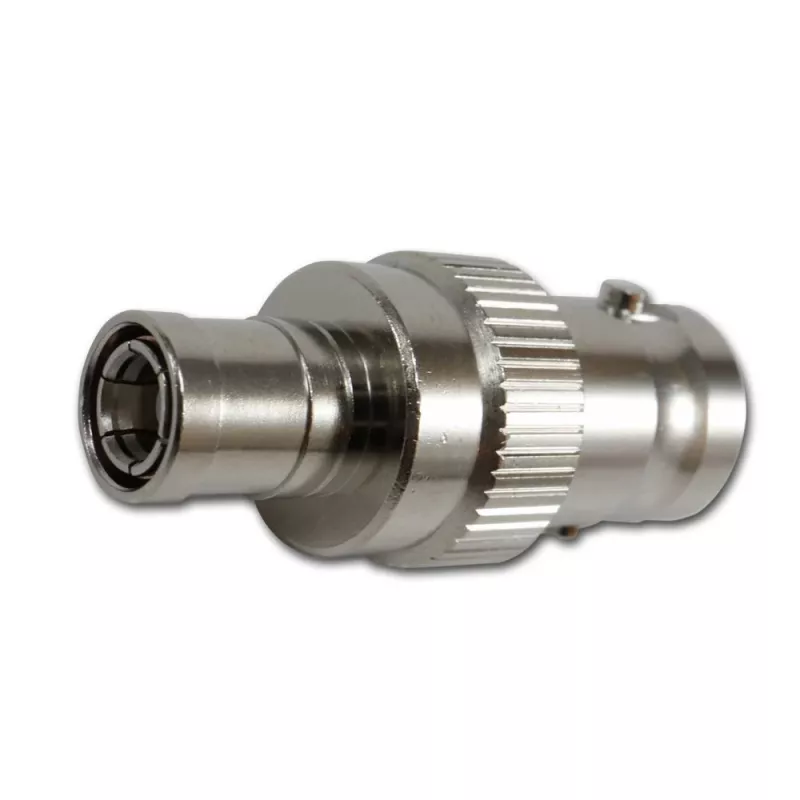

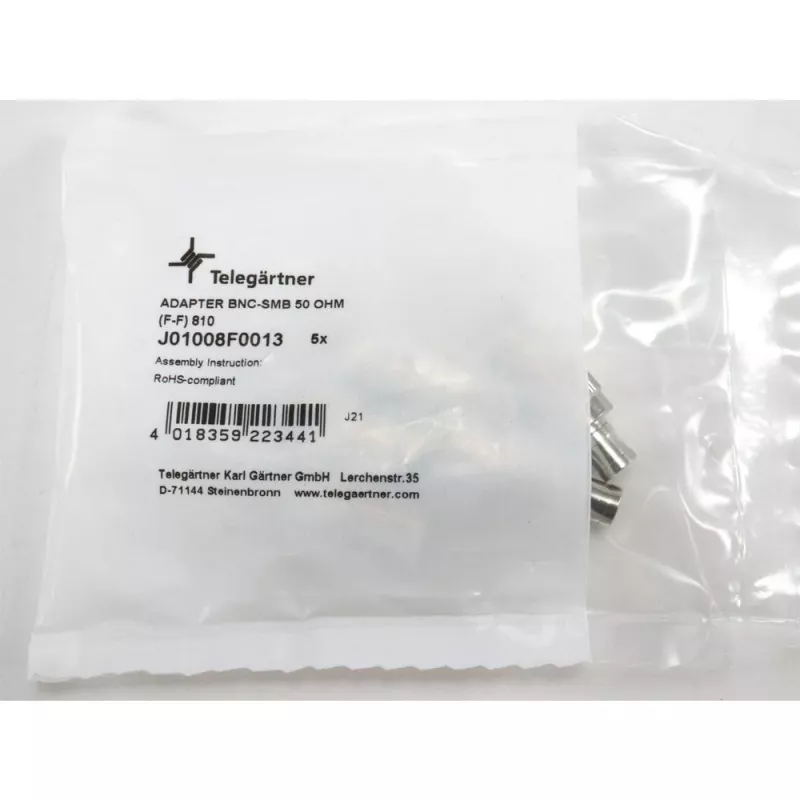

TELEGÄRTNER koaksialinis adapteris BNC lizdas – SMB lizdas, 50 omų, tiesus, nikeliuotas žalvaris, auksuoti kontaktai J01008F0013

50 omų varža ir dažnių diapazonas nuo nuolatinės srovės iki 4 GHz – štai ką užtikrina šis kompaktiškas TELEGÄRTNER adapteris. Jis leidžia sujungti BNC kištuką su SMB kištuku ten, kur tiesioginė jungtis neįmanoma dėl vietos stokos ar skirtingų jungčių.

Kam skirtas

RF technikams, testavimo inžinieriams ir tinklo montuotojams, kuriems reikia patikimo ir kompaktiško perėjimo tarp BNC ir SMB sąsajų matavimo prietaisuose, telekomunikacijų ar transliacijų įrangoje.

Pagrindinės savybės

• BNC lizdas (female) į SMB lizdą (female), tiesaus korpuso
• 50 Ω varža, dažnių diapazonas nuo DC iki 4 GHz
• Nikeliuoto žalvario korpusas, auksuoti berilio vario kontaktai
• PTFE izoliatorius, ≥500 sujungimo ciklų
• Darbinė temperatūra nuo -40 °C iki +85 °C

Specifikacijos

• 1 jungtis: BNC lizdas
• 2 jungtis: SMB lizdas
• Varža: 50 Ω
• Dažnių diapazonas: DC – 4 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: berilio varis, auksuotas
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥5 GΩ
• Sujungimo ciklai: ≥500

Kaip naudoti

Adapteris yra tiesus, todėl patogus naudoti ankštose vietose. BNC pusė jungiama sukamuoju fiksatoriumi (bayonet), o SMB pusė – užspaudimo būdu. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir tvirtai sujungtos.

Patarimas: norėdami užtikrinti geriausią signalo kokybę, reguliariai valykite kontaktus ir venkite per didelės jėgos jungdami SMB jungtį – ji skirta tik užspaudimui, o ne sukimui.
