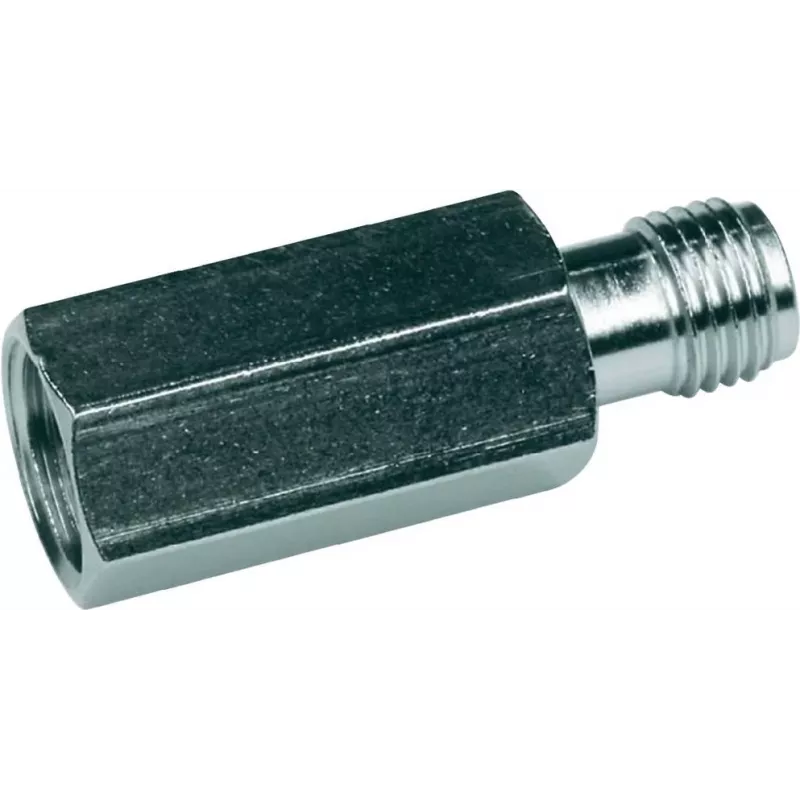

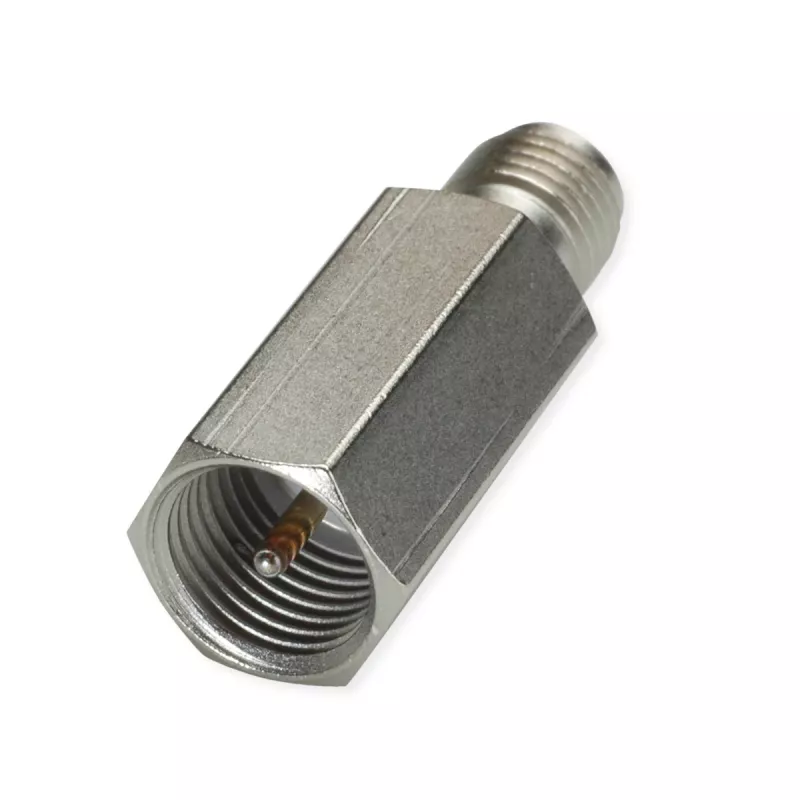

Telegärtner J01703A0000 FME kištukas į SMA lizdą RF koaksialinis adapteris, 50 omų, DC-3 GHz, juodas

Juodas, tvirtas ir tiksliai sukonstruotas – šis Telegärtner J01703A0000 adapteris iš pirmo žvilgsnio išduoda, kad tai rimtas RF sprendimas. Jo korpusas pagamintas iš nikeliuoto žalvario, o centriniai kontaktai auksuoti, todėl jis atlaiko ne vieną prijungimą ir užtikrina patikimą signalo perdavimą.

Kam skirtas

RF technikams, radijo mėgėjams ir sistemų integratoriams, kuriems reikia sujungti FME tipo kabelius su SMA įranga – antenose, testavimo stenduose ar ryšių sistemose. Puikiai tinka, kai reikia greitai ir kokybiškai pereiti nuo vieno standarto prie kito.

Pagrindinės savybės

• FME kištuką (vyrišką) paverčia SMA lizdu (moterišku) tiesioginėje linijoje
• 50 omų varža, suderinta su RF sistemomis iki 3 GHz
• Mažas VSWR – 1,5:1 esant 3 GHz, todėl signalas atsispindi minimaliai
• Nikeliuoto žalvario korpusas ir auksuoti centriniai kontaktai – atsparūs korozijai, užtikrina stabilų laidumą
• PTFE izoliacija – patikima dielektrinė charakteristika
• Laisvai kabantis dizainas – patogus montuoti kabelių rinkiniuose
• Darbinė temperatūra nuo -40°C iki +85°C

Specifikacijos

• 1 jungtis: FME kištukas (vyriškas)
• 2 jungtis: SMA lizdas (moteriškas)
• Varža: 50 Ω
• Dažnių diapazonas: DC–3 GHz
• VSWR: 1,5:1 maks. esant 3 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliacija: PTFE
• Dielektrinė atsparumo įtampa: 1000 V RMS
• Sujungimų ciklai: 500
• Darbinė temperatūra: -40°C iki +85°C
• Atitinka RoHS

Kaip naudoti

Tiesiog prisukite FME kištuką prie kabelio, o SMA lizdą – prie įrenginio. Adapteris tinka bet kokiai 50 omų RF sistemai, kurioje reikia suderinti šiuos du jungčių tipus. Dėl kompaktiško dydžio jis lengvai telpa net ankštose vietose.

Patarimas: prieš jungdami įsitikinkite, kad kontaktai švarūs ir sausai priveržti. Viršydami 3 GHz dažnį galite prarasti signalo kokybę, todėl laikykitės nurodyto diapazono.
