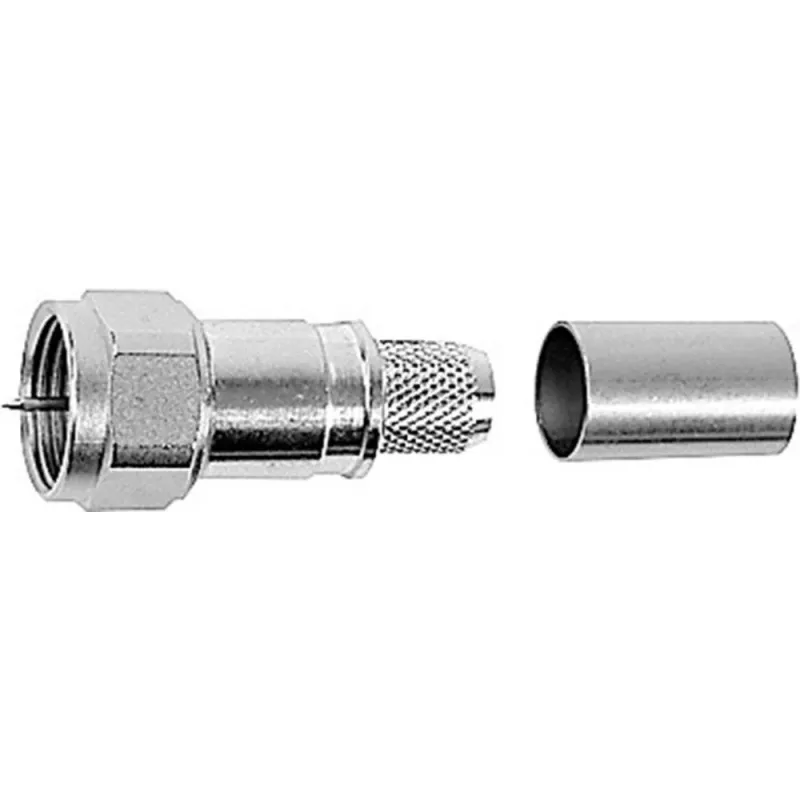

Telegärtner J01600A0009 F kištukas (tiesus, 75 omų, crimp/screw, nikeliuotas žalvaris, RG59/RG6)

Telegärtner J01600A0009 – tai tiesus F tipo kištukas, sukurtas 75 omų koaksialinėms sistemoms, kuriose svarbus patikimas kontaktas ir minimalūs signalo nuostoliai. Crimp ir screw tvirtinimas leidžia patikimai prijungti RG59 arba RG6 kabelį tiek dirbtuvėse, tiek montavimo vietoje.

Kam skirtas

Satelitinės ir kabelinės televizijos montuotojams, antenų konstruktoriams bei tinklo technikams, kuriems reikia patikimo, vietoje sumontuojamo F jungties sprendimo plačiajuosčio koaksialinio kabelio linijoms.

Pagrindinės savybės

• Tiesus F kištukas (vyriškas) standartinėms 75 omų koaksialinėms sistemoms
• Suderinamas su RG59 ir RG6 kabelių tipais
• Vidinis laidininkas tvirtinamas įsukant, išorinis – užspaudžiant (crimp), kad laikytų patikimai
• Nikeliuoto žalvario korpusas ir vidinis laidininkas atsparūs korozijai
• PTFE izoliatorius išlaiko signalo vientisumą visame dažnių ruože
• VSWR ≤ 1,2 esant 1 GHz – minimalūs atspindžio nuostoliai
• Darbinė temperatūra: nuo -40 °C iki +85 °C

Specifikacijos

• Jungties tipas: F kištukas (vyriškas)
• Jungties konstrukcija: tiesi
• Impedansas: 75 Ω
• Dažnių ruožas: DC – 1 GHz
• Kabelių suderinamumas: RG59, RG6
• Montavimo tipas: ant kabelio
• Vidinio laidininko tvirtinimas: įsukant
• Išorinio laidininko tvirtinimas: užspaudžiant (crimp)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Vidinio laidininko medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• VSWR: ≤ 1,2 esant 1 GHz
• Kontaktinė varža (vidinė): ≤ 20 mΩ
• Kontaktinė varža (išorinė): ≤ 5 mΩ
• Izoliacijos varža: ≥ 5 GΩ
• Bandomoji įtampa: 1,5 kVeff / 50 Hz
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Ilgaamžiškumas: ≥ 500 sujungimo ciklų

Naudojimo patarimai

Naudokite tinkamo dydžio crimp įrankį, skirtą RG59/RG6 kabeliams – taip užtikrinsite dujų nepraleidžiančią išorinio laidininko jungtį. Montuodami lauke, ant jungties korpuso uždėkite apsauginį guminį gaubtelį arba hermetiką.

Patarimas: prieš užspausdami išorinį laidininką, įsitikinkite, kad kabelio pynė tolygiai apgaubia jungties korpusą – net ir nedidelis pynės trūkumas gali pabloginti ekranavimą ir sukelti signalo trikdžius.
