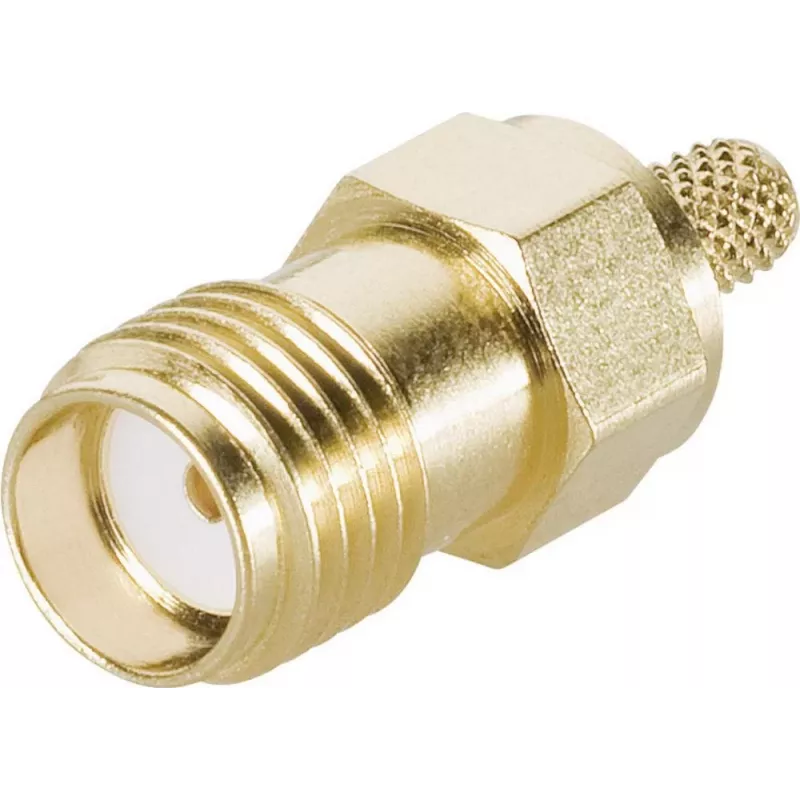

Telegärtner J01151A0051 G7 koaksialinis kištukas, skirta RG-316/U, nerūdijančio plieno

Kai reikia sujungti ploną koaksialinį kabelį, pavyzdžiui, RG-316/U, ankštose vietose, dažnai tenka rinktis tarp didelių jungčių ir nepatikimų užspaudimų. Telegärtner J01151A0051 G7 koaksialinis kištukas išsprendžia šią problemą – kompaktiškas nerūdijančio plieno korpusas ir tikslus crimp sujungimas užtikrina patikimą kontaktą net vibracijos sąlygomis.

Kam skirtas

RF technikams, radijo mėgėjams ir pramonės inžinieriams, kuriems reikia patvarios, mažai prarandančios jungties 50 omų miniatiūriniams koaksialiniams kabeliams iki 10 GHz. Ypač naudinga testavimo laidams, antenų maitinimo linijoms ir įrangos sujungimams, kur svarbus dydis ir svoris.

Pagrindinės savybės

• Srieginė M7x0,75 sankaba užtikrina tvirtą, vibracijai atsparų sujungimą.
• Auksu padengtas centrinis kontaktas išlaiko mažą kontaktinę varžą net po daugkartinio sujungimo.
• PTFE dielektrikas palaiko stabilią impedanciją ir mažus įterpimo nuostolius.
• Nerūdijančio plieno korpusas atsparus korozijai ir mechaniniam poveikiui.
• Crimp sujungimas tinka RG-316/U, RG-174, RG-188 ir LMR-100 kabeliams.

Specifikacijos

• Jungčių serija: G7
• Jungties tipas: koaksialinis kištukas
• Jungties lytis: vyriškoji
• Impedancija: 50 omų
• Dažnių diapazonas: DC–10 GHz
• VSWR (maks.): 1,5 @ 10 GHz
• Darbinė temperatūra: -55 °C iki +155 °C
• Įtampos vertė: 250 V (RMS)
• Izoliacijos varža: ≥ 1000 MΩ
• Ilgaamžiškumas (sujungimų ciklai): 500
• Sujungimo mechanizmas: srieginis (M7x0,75)
• Dielektriko medžiaga: PTFE
• Korpuso medžiaga: nerūdijantis plienas
• Kontakto danga: auksas
• Jungties stilius: tiesus

Kaip naudoti

Nuluokite kabelį pagal instrukcijas, užmaukite crimp įvorę, įstatykite centrinį laidininką į kontaktą ir užspauskite tinkamu crimp įrankiu bei matrica. Tada priveržkite M7x0,75 srieginę sankabą. Laikykitės nurodyto VSWR ir tempimo stiprumo.

Patarimai

Naudokite tinkamą crimp įrankį ir matricą konkrečiam kabelio tipui, kad pasiektumėte nurodytą VSWR ir patikimą sujungimą. Lauko sąlygomis uždenkite jungties ir kabelio sandūrą apsauginiu guminiu dangteliu arba savaime amalgamuojančia izoliacine juosta.
