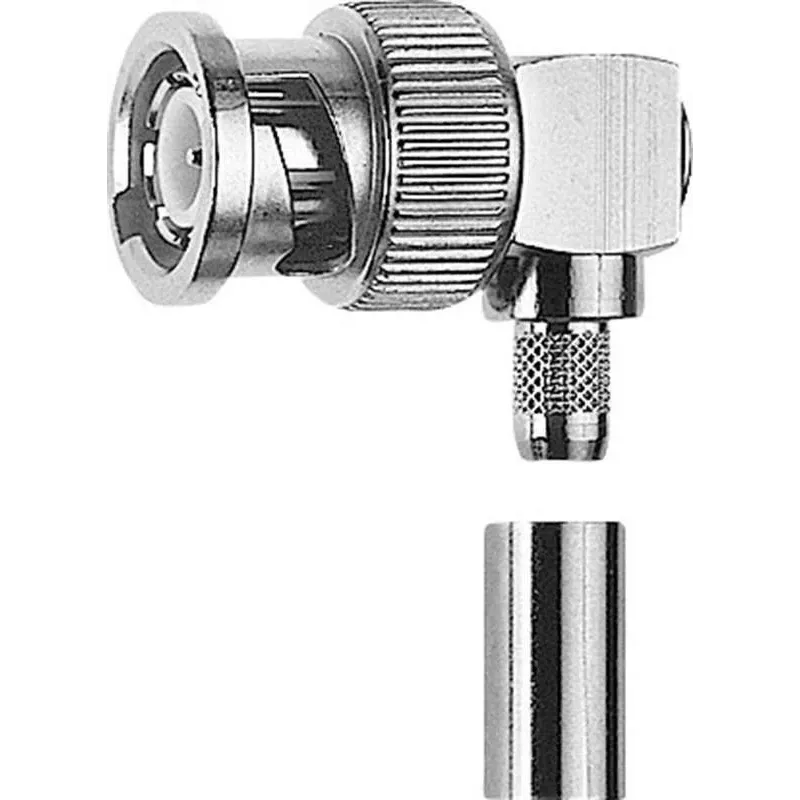

Telegärtner BNC stačiu kampu kištukas 75 Ohm, RG-179B/U, G04 J01002A0027

Montuotojams, kurie dirba su vaizdo stebėjimo sistemomis, transliacijų įranga ar RF įrenginiais, tenka susidurti su situacijomis, kai tiesus BNC jungtis tampa kliūtimi – kabelis per stipriai linksta arba tiesiog nėra vietos. Telegärtner BNC stačiu kampu kištukas su G04 kabelių grupe yra būtent toks sprendimas: jis leidžia kabelį nukreipti kampu, išvengiant įtempimo ir išlaikant signalo kokybę.

Kodėl verta rinktis šį kištuką?

• Stačiu kampu konstrukcija – idealiai tinka vietose, kur tiesi jungtis netelpa arba kabelis būtų per daug sulenktas.
• Krimpinis išorinio laidininko tvirtinimas ir lituojamas vidinis laidininkas užtikrina patikimą ir ilgaamžę jungtį.
• Suderinamas su RG-179B/U, RG-187A/U, RG-316, RG-316D ir EN 50117 C04 kabeliais.
• Nikeliuotas žalvarinis korpusas, auksuotas kontaktas ir PTFE izoliatorius – profesionaliai kokybei.
• Dažnių diapazonas nuo DC iki 1 GHz, atspindžio nuostoliai ≥ 26 dB, todėl signalas išlieka švarus.

Kam tai skirta?

Šis kištukas puikiai tiks CCTV kamerų montuotojams, namų kino entuziastams, kurie nori tvarkingai sujungti koaksialinius kabelius, ir visiems, kurie dirba su 75 omų varžos sistemomis. Dėl kompaktiško stačiu kampu profilio jis lengvai paslepiamas už įrangos ar spintelėse.

Techninė specifikacija

• Jungties tipas: BNC
• Jungties stilius: stačiu kampu kištukas
• Varža: 75 Ohm
• Tvirtinimas: krimpinis (išorinis), lituojamas (vidinis)
• Kabelių grupė: G04
• Suderinami kabeliai: RG-179B/U, RG-187A/U, RG-316, RG-316D, EN 50117 C04, EN 50117 C04-2
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC – 1 GHz
• Atspindžio nuostoliai: ≥ 26 dB @ 1 GHz
• Dielektrinė atsparumo įtampa: 1500 Veff
• Darbinė temperatūra: -40 °C iki +85 °C

Kaip naudoti

Nuimkite kabelio išorinę izoliaciją, atidengdami ekraną ir vidinį laidininką. Užmaukite krimpinę movą ant kabelio, tada įstatykite vidinį laidininką į kištuko kontaktą ir prilituokite. Galiausiai užspauskite krimpinę movą specialiomis replėmis. Patikrinkite, ar jungtis tvirtai laikosi ir ar nėra trumpo jungimo.

Patarimai

Naudokite tinkamo dydžio krimpinimo įrankį, kad užtikrintumėte patikimą išorinio laidininko sujungimą. Litavimo metu nenaudokite per daug lydmetalio – pakanka plonos dangos. Jei kabelis bus lenkiamas, palikite šiek tiek laisvumo, kad išvengtumėte įtempimo ties jungtimi.
