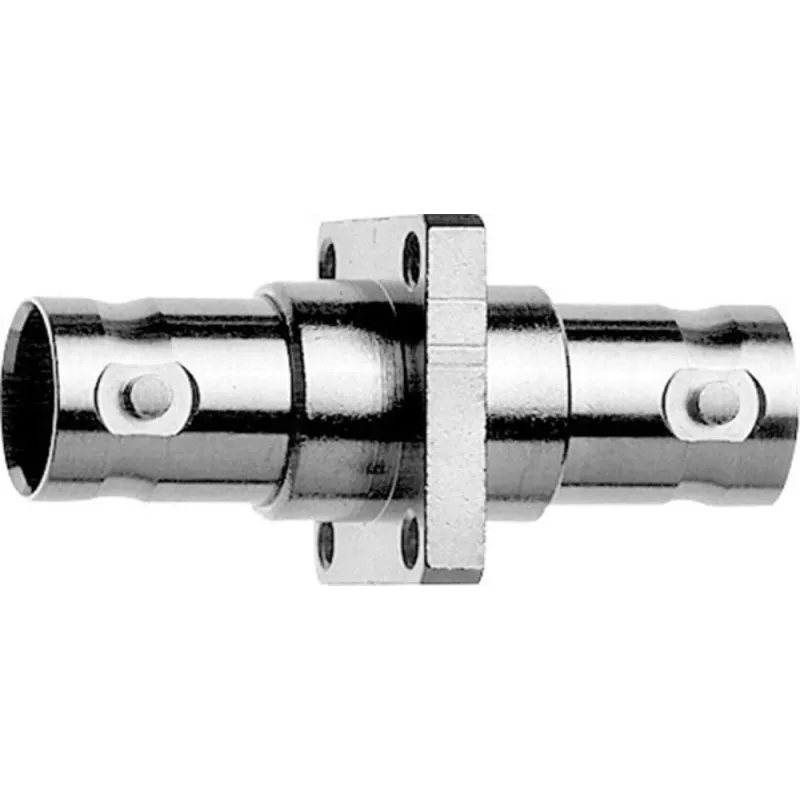

TELEGÄRTNER BNC skydinis adapteris lizdas-lizdas 50 Ohm J01004A1231

Kai reikia patikimo BNC ryšio per skydą, šis TELEGÄRTNER adapteris tampa nepakeičiamu sprendimu. Jis užtikrina stabilų signalą nuo 0 iki 4 GHz, o VSWR ≤1,25 esant 1 GHz reiškia, kad signalas bus perduodamas beveik be nuostolių. Tai ypač svarbu, kai kiekvienas decibelas yra svarbus.

Kodėl verta rinktis

• Universalus dažnių diapazonas: 0–4 GHz
• Mažas VSWR: ≤1,25 esant 1 GHz
• Didelė izoliacijos varža: ≥5 GΩ
• Auksuoti kontaktai užtikrina patikimą signalo perdavimą
• Tvirtas nikeliuotas žalvarinis korpusas – ilgaamžiškumas

Techninė informacija

• Jungties tipas: BNC
• Lytis: lizdas (moteriška) – lizdas (moteriška)
• Impedancija: 50 Ohm
• Montavimo tipas: skydinis / panelinis
• Montavimo angos skersmuo: 12,7 mm (0,5 colio)
• Dielektrinė atsparumas įtampai: 1,5 kVeff (50 Hz)
• Kontaktų varža (vidinis): ≤1,0 mΩ
• Kontaktų varža (išorinis): ≤1,5 mΩ
• Korpuso medžiaga: žalvaris (CuZn39Pb3), nikeliuotas
• Kontaktų medžiaga: žalvaris (CuZn39Pb3), auksuotas
• Izoliacijos medžiaga: PTFE

Kam tinka

Šis adapteris puikiai tiks tiems, kurie montuoja įrangą skydiniuose pultuose, radijo ryšio sistemose ar testavimo įrenginiuose. Jis užtikrina patikimą jungtį net ir sudėtingomis sąlygomis, kai temperatūra svyruoja nuo -40 °C iki +85 °C.

Kaip naudoti

Įstatykite adapterį į 12,7 mm skersmens angą skydelyje ir pritvirtinkite. Prijunkite BNC kištukus prie abiejų lizdų. Dėl bajonetinio fiksavimo mechanizmo užtikrinamas greitas ir saugus sujungimas.

Patarimas: prieš montuodami įsitikinkite, kad skydo anga atitinka 12,7 mm reikalavimą. Naudokite tinkamus įrankius, kad nepažeistumėte auksuotų kontaktų. Reguliariai patikrinkite, ar jungtis tvirtai laikosi, ypač jei įranga naudojama vibracijos sąlygomis.
