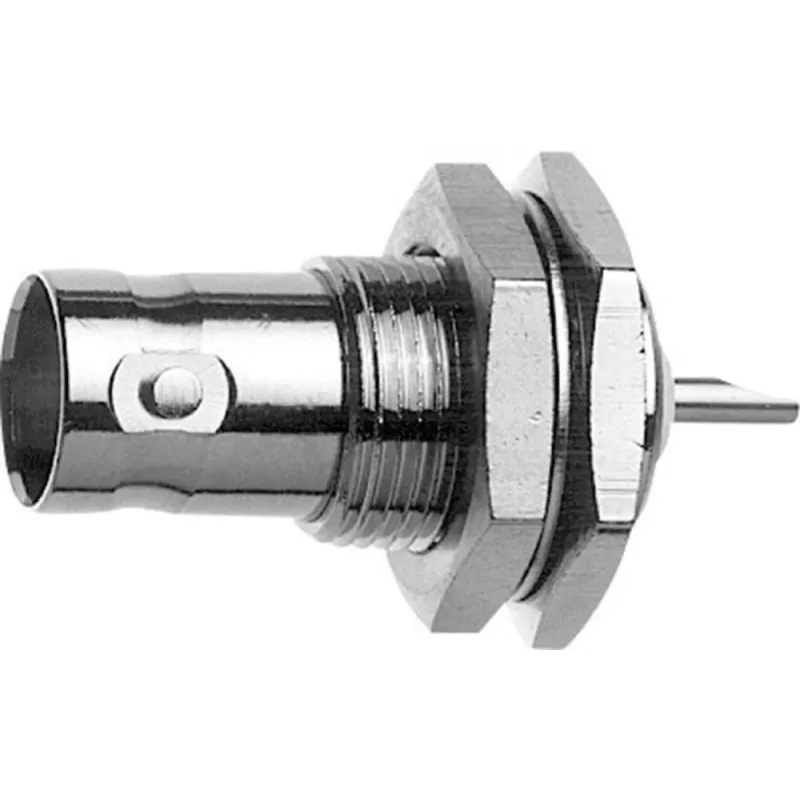

Telegärtner BNC panelinis lizdas 75 Ohm, Z04 - 5 vnt. J01003A0027

Kai reikia patikimo 75 omų BNC lizdo, kuris tvirtinamas prie skydo, Telegärtner Z04 serijos sprendimas išsiskiria savo preciziška konstrukcija ir auksuotu centriniu kontaktu. Šis penkių dalių rinkinys yra paruoštas montavimui ten, kur reikalingi keli paneliniai sujungimai.

Kodėl verta rinktis

• BNC lizdas (moteriškas) su lituojamu centriniu kontaktu užtikrina patvarų sujungimą
• 75 omų varža, dažnių diapazonas nuo DC iki 1 GHz
• Skydinis montavimas su 12,7 mm tvirtinimo anga
• Auksuotas berilio vario centrinis kontaktas, nikeliuotas žalvarinis korpusas
• Penkių dalių pakuotė

Kasdienis naudojimas

Šis panelinis lizdas sukurtas paprastam montavimui transliacijos, vaizdo stebėjimo ar testavimo įrangoje. Litavimo sujungimas leidžia pasiekti ilgaamžį kontaktą, o PTFE izoliatorius ir auksuoti kontaktai išlaiko signalo vientisumą plačiame temperatūrų diapazone nuo -55°C iki +155°C.

Techninės specifikacijos

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Varža: 75 Ohm
• Montavimo tipas: panelinis (skydinis)
• Korpuso forma: tiesus
• Sujungimo būdas: litavimas (centrinis kontaktas)
• Dažnių diapazonas: DC – 1 GHz
• Įtampos vertė: 500 V (pikinė)
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto danga: auksas
• Korpuso danga: nikelis
• Izoliatoriaus medžiaga: PTFE
• Korpuso medžiaga: žalvaris
• Kontakto medžiaga: berilio varis
• Dielektrinė atsparumo įtampa: 1500 Vrms
• VSWR: ≤ 1,2 esant 1 GHz
• Darbinė temperatūra: nuo -55°C iki +155°C
• Maks. skydo storis: 4,5 mm
• Tvirtinimo angos skersmuo: 12,7 mm

Galutinė pastaba

Telegärtner Z04 serija užtikrina patikimą 75 omų BNC sąsają profesionaliam montavimui – visos esminės specifikacijos patvirtintos šiam penkių dalių rinkiniui.
