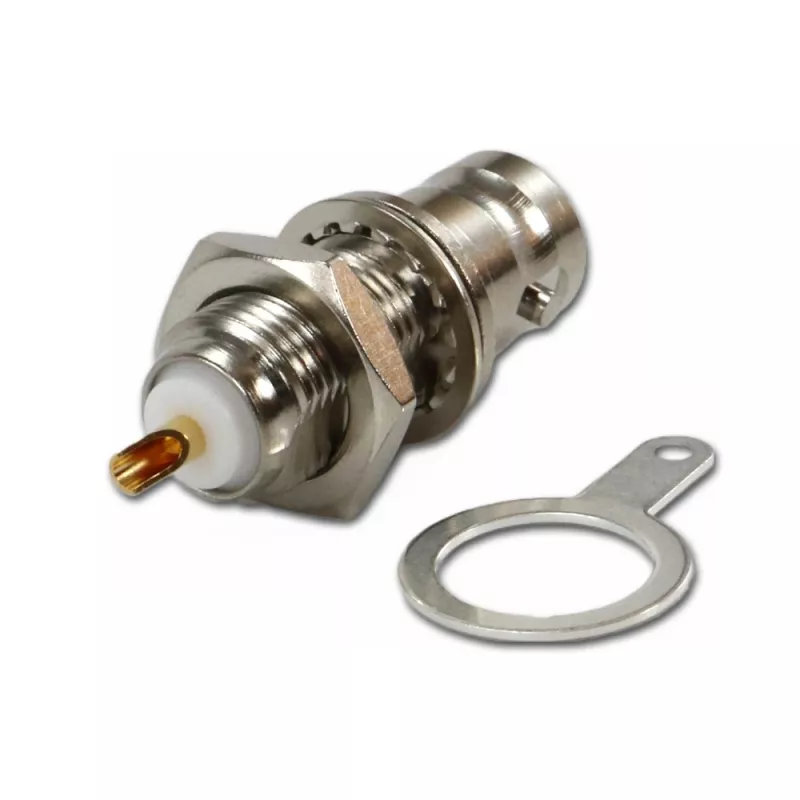

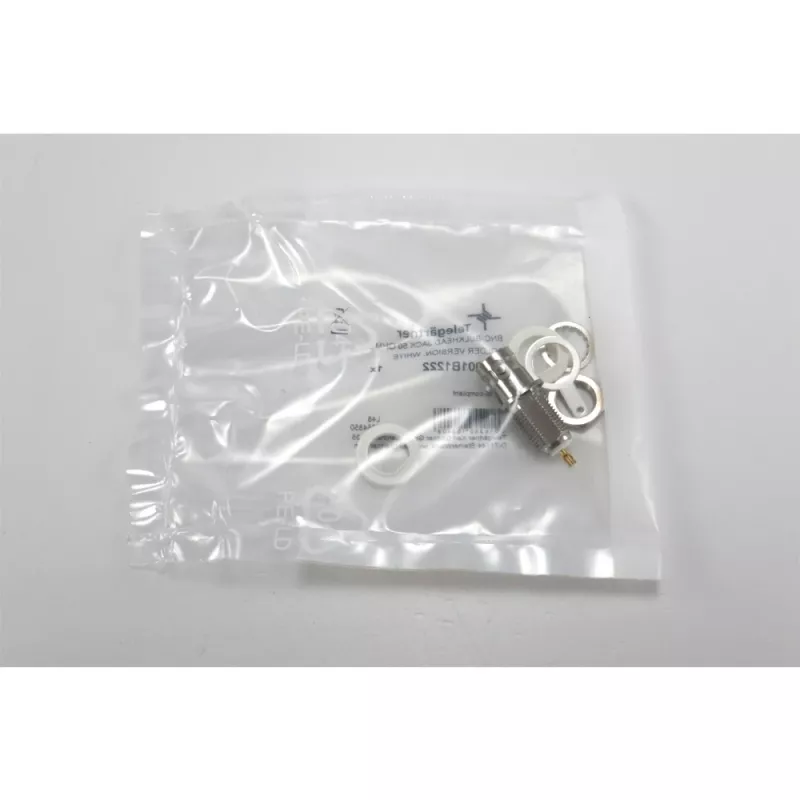

Telegärtner BNC panelinė jungtis, izoliuota 50 omų, baltos izoliacinės poveržlės, Z03 (J01001B1222)

Kai metaliniame skydelyje sumontuota BNC jungtis sukelia įžeminimo kilpas ar trukdžius, sprendimas yra izoliuota jungtis. Telegärtner BNC panelinė jungtis su baltomis izoliacinėmis poveržlėmis atskiria korpusą nuo montavimo paviršiaus, nutraukdama nepageidaujamus įžeminimo kelius ir išlaikydama stabilią 50 omų varžą. Tai būtina jautriose matavimo sistemose ir transliavimo įrenginiuose.

Kam skirta

Technikams ir inžinieriams, kurie konstruoja ar remontuoja RF įrangą, komutacines paneles ar bandymų stendus, kur reikalinga panelinė BNC jungtis su elektrine izoliacija.

Pagrindinės savybės

• BNC lizdas (moteriškas) montavimui į panelę
• Izoliuota konstrukcija su baltomis izoliacinėmis poveržlėmis
• 50 omų varža standartinėms RF reikmėms
• Litavimo prijungimas patikimam kontaktui
• Auksuotas centrinis kontaktas ir nikeliuotas žalvarinis korpusas
• PTFE dielektrikas mažiems nuostoliams ir aukštai temperatūrai atsparumui
• Dažnių diapazonas nuo DC iki 4 GHz
• Įtampos vertė 500 V RMS
• Darbinė temperatūra nuo -55°C iki +155°C
• Atitinka RoHS reikalavimus

Specifikacijos

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Varža: 50 omų
• Montavimo tipas: panelinis
• Izoliacija: izoliuota
• Izoliacinės poveržlės: taip, baltos
• Prijungimo būdas: litavimas
• Kontakto danga: auksas (centrinis kontaktas)
• Korpuso danga: nikelis
• Korpuso medžiaga: žalvaris
• Dielektriko medžiaga: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampos vertė: 500 V RMS
• Temperatūrų diapazonas: -55°C iki +155°C
• Serija / žymėjimas: Z03
• Pakuotės kiekis: 1 vnt.

Kaip naudoti

Montuodami įsitikinkite, kad izoliacinės poveržlės teisingai uždėtos abiejose panelės pusėse – taip užtikrinsite izoliaciją. Verždami tvirtinimo veržlę naudokite tinkamą sukimo momentą, kad nepažeistumėte PTFE dielektriko. Siekdami geriausios signalo kokybės, naudokite aukštos kokybės 50 omų koaksialinį kabelį ir tinkamai lituokite.

Patarimas: jei statote komutacinę panelę, pažymėkite izoliuotas jungtis, kad vėliau lengvai atskirtumėte jas nuo neizoliuotų. Taip pat patikrinkite, ar poveržlės neprarastos – jos būtinos izoliacijai užtikrinti.
