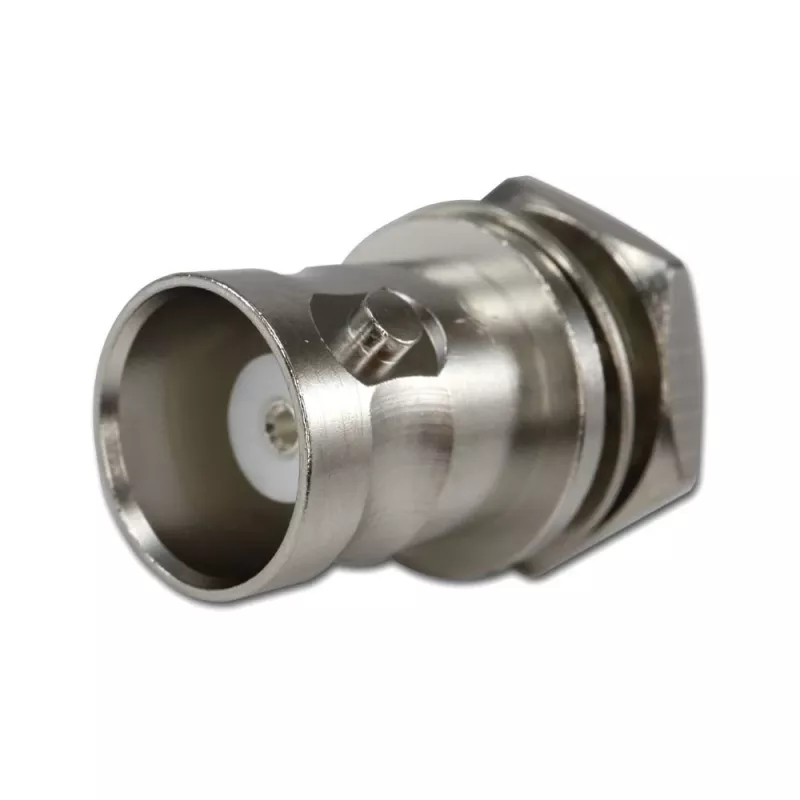

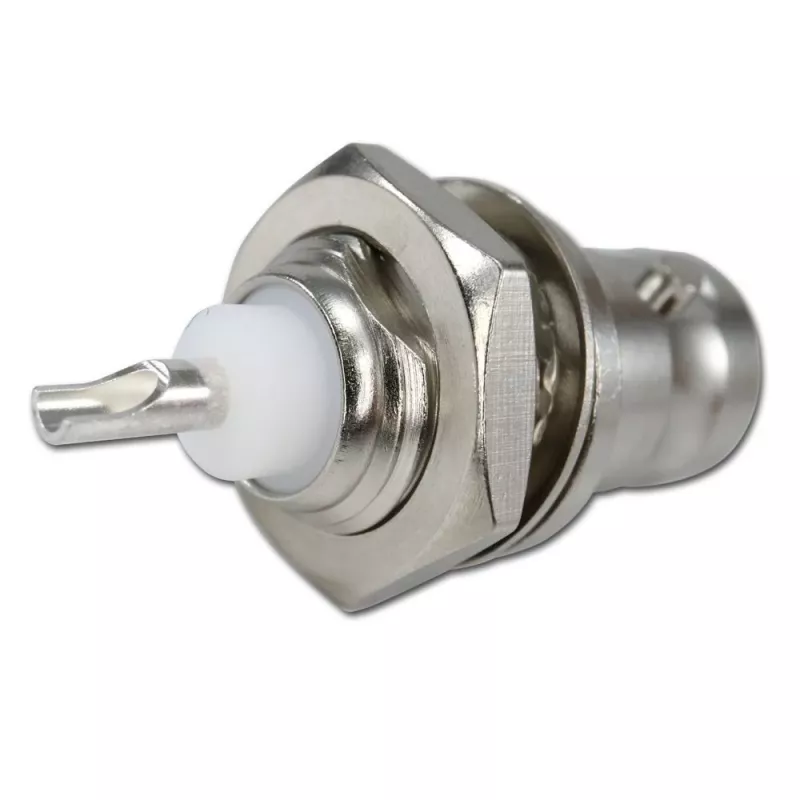

Telegärtner BNC kištukinis lizdas, 50 omų, sidabruotas vidinis laidininkas, UG-1094/U (J01001B0615Z)

Kai reikia patikimo 50 omų BNC sujungimo per skydelį, šis Telegärtner J01001B0615Z lizdas užtikrina stabilų signalą nuo nuolatinės srovės iki 4 GHz. Sidabruotas vidinis kontaktas ir PTFE izoliatorius sumažina nuostolius, todėl tinka net reikliems RF sprendimams.

Kodėl verta rinktis

• Platus darbinės temperatūros diapazonas nuo -65 °C iki +165 °C – atlaiko ir šaltį, ir karštį.
• Didelė izoliacijos varža ≥ 5000 MΩ – mažesnė tikimybė, kad signalas „nutekės“.
• Maža kontaktų varža: vidinio ≤ 1,5 mΩ, išorinio ≤ 1,0 mΩ – užtikrina efektyvų perdavimą.
• Atsparumas 1500 V RMS įtampai – saugus naudojimas net ir esant didesnei įtampai.
• Atitinka RoHS reikalavimus – draugiškas aplinkai.

Techninė specifikacija

• Jungčių serija: BNC
• Jungties tipas: lizdas (moteriškas)
• Montavimo tipas: per skydelį / panelinis
• Impedansas: 50 omų
• Standartinis žymėjimas: UG-1094/U
• Vidinio laidininko medžiaga: žalvaris, sidabruotas
• Išorinio laidininko / korpuso medžiaga: žalvaris, nikeliuotas
• Izoliatoriaus medžiaga: PTFE
• Centrinio kontakto prijungimas: litavimas
• Dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• Įtampos vertė: 500 V RMS
• Pakuotės kiekis: 1 vnt.

Kam tinka

Šis BNC lizdas skirtas tiems, kurie montuoja antenų sistemas, radijo ryšio įrangą ar laboratorinius prietaisus, kur reikalingas patikimas 50 omų sujungimas per prietaiso skydelį. Jis puikiai tiks tiek profesionalams, tiek namų entuziastams, kurie vertina ilgaamžiškumą ir stabilų signalą.

Kaip naudoti

Lizdas tvirtinamas prie skydelio veržle, o centrinis kontaktas lituojamas prie koaksialinio kabelio vidinio laidininko. Dėl BNC sujungimo su fiksatoriumi (bayonet) kabelį galima greitai prijungti ir atjungti. Prieš montuodami įsitikinkite, kad kabelio varža atitinka 50 omų, o prietaiso dažnis neviršija 4 GHz.

Patarimas: litavimo metu naudokite kuo mažiau šilumos, kad nepažeistumėte PTFE izoliatoriaus. Jei montuojate lauke, apsaugokite sujungimą nuo drėgmės – nors lizdas atsparus temperatūrai, ilgaamžiškumui užtikrinti rekomenduojama naudoti apsauginius dangtelius.
