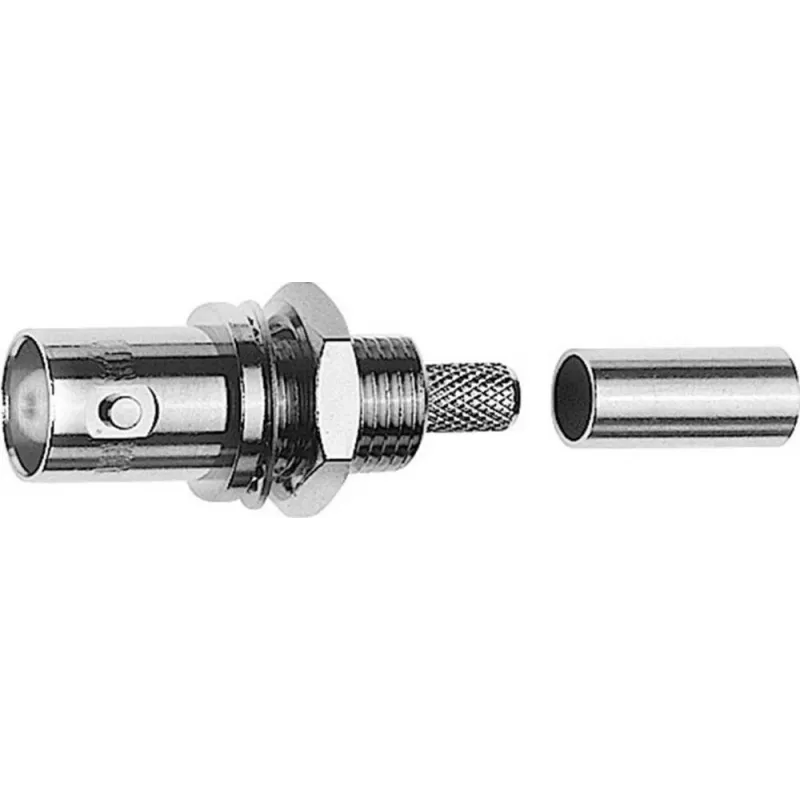

Telegärtner BNC kabelio montavimo lizdas, crimp 50 omų, skirtas RG-58 C/U (J01001A0078)

Telegärtner J01001A0078 – tai 50 omų BNC lizdas, skirtas tvirtinti prie kabelio crimp būdu ir suderinamas su RG-58 C/U koaksialiniu kabeliu. Šis jungtis pasižymi didele signalo kokybe iki 4 GHz dažnių ir auksu padengtais kontaktais.

Kodėl verta rinktis

• Auksu padengtas centrinis kontaktas užtikrina mažą kontaktinę varžą ir atsparumą korozijai.
• PTFE izoliatorius išlaiko stabilumą aukštoje temperatūroje ir mažina signalo nuostolius.
• Nikeliuotas žalvarinis korpusas – patikima mechaninė apsauga.
• Crimp tvirtinimas – saugus ir patvarus sujungimas naudojant specialius įrankius.

Techninė informacija

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Impedansas: 50 omų
• Montavimo tipas: kabelio montavimas
• Tvirtinimas: crimp (crimp/crimp)
• Suderinamas kabelis: RG-58 C/U (G01 grupė)
• Dažnių diapazonas: nuo DC iki 4 GHz
• Dielektrinė atsparumas įtampai: 1500 Vrms
• Izoliacijos varža: ≥ 5 GΩ
• Sujungimų ciklai: ≥ 500
• Darbinė temperatūra: nuo -40°C iki +85°C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Pakuotė: 1 vnt.

Kam tinka

Šis BNC lizdas puikiai tinka radijo dažnių įrangai, instrumentams, vaizdo ir ryšių sistemoms, kur reikalingas 50 omų impedansas ir patikimas crimp tvirtinimas. Jis atlaiko ne mažiau kaip 500 sujungimų, todėl tarnaus ilgai net ir intensyviai naudojant.

Kaip naudoti

Nuimkite išorinę RG-58 C/U kabelio izoliaciją, paruoškite centrinį laidininką ir ekraną, tada užspauskite lizdą specialiomis crimp žnyplėmis. Užtikrinkite, kad centrinis kontaktas tvirtai laikytųsi, o ekranas gerai kontaktuotų su korpusu. Sujungę patikrinkite signalo kokybę.

Patarimas: prieš crimpavimą įsitikinkite, kad kabelio skersmuo atitinka RG-58 C/U reikalavimus, o nulupta izoliacija nepažeidžia centrinio laidininko. Naudokite tik kokybiškas crimp žnyples, kad užtikrintumėte patikimą ir ilgaamžį sujungimą.
