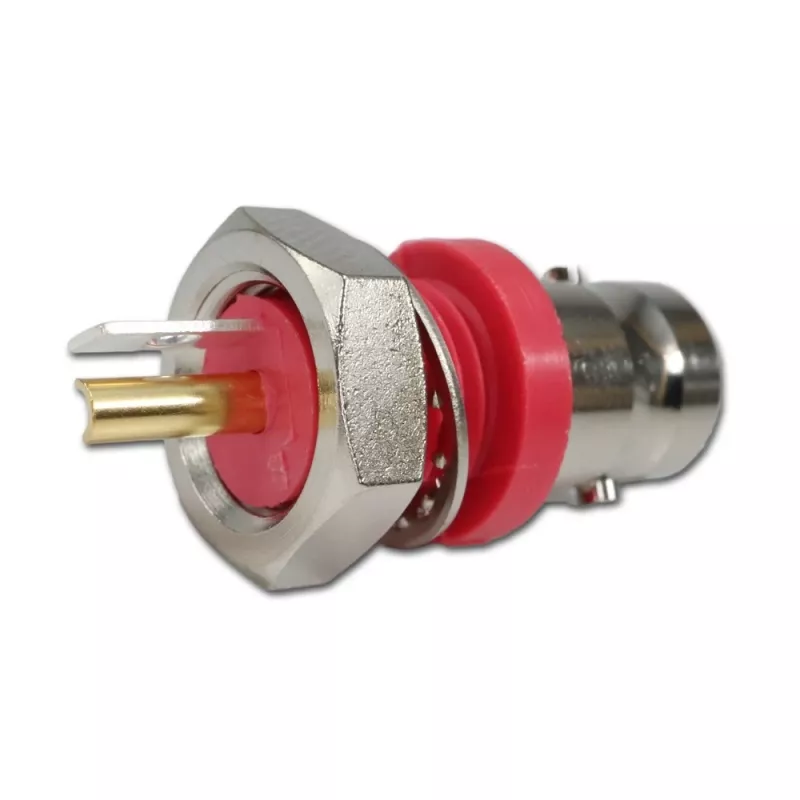

Telegärtner BNC izoliuotas skydelio lizdas, 50 omų, raudonas izoliacinis flanšas, Z01 - 1 vnt. (J01001C0043)

Kai reikia patikimo BNC ryšio, izoliuoto nuo korpuso, šis Telegärtner lizdas su raudonu flanšu iš karto atkreipia dėmesį ir palengvina montavimą. 50 omų varža ir auksu padengtas centrinis kontaktas užtikrina švarų signalą net reikliose RF sistemose.

Kodėl verta rinktis

• BNC moteriškas (lizdas) jungtis su 50 omų varža
• Izoliuotas skydelio montavimas su raudonu izoliaciniu flanšu
• Auksu padengtas centrinis kontaktas, nikeliuotas korpusas
• PTFE dielektrikas stabiliai veikia iki 4 GHz
• Platus darbinės temperatūros diapazonas: nuo -55 °C iki +155 °C

Kasdienis naudojimas

Ši jungtis puikiai tinka skydelio montavimui, kai reikia izoliacijos nuo šasijos. Raudonas flanšas leidžia greitai atpažinti jungtį ir padeda išvengti įžeminimo problemų. Tvirtas korpusas atlaiko bent 500 sujungimo ciklų, todėl tinka bandymų įrangai, transliacijų ir pramoninėms RF sistemoms.

Visos specifikacijos

• Jungties tipas: BNC lizdas (moteriškas)
• Varža: 50 omų
• Montavimo tipas: skydelio / panelės, izoliuotas
• Flanšo spalva: raudona
• Dažnių diapazonas: nuo DC iki 4 GHz
• VSWR: ≤ 1,2 esant 1 GHz
• Kontakto danga: auksas (0,5 µm Au ant Ni)
• Korpuso danga: nikelis
• Dielektriko medžiaga: PTFE
• Izoliatoriaus medžiaga (flanšas): PA (poliamidas)
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimo ciklai: ≥ 500
• Dielektrinė atsparumo įtampa: 1,5 kVeff (50 Hz)
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Montavimo angos skersmuo: 12,7 mm (su plokščia briauna nuo sukimosi)
• Flanšo matmenys: 17,5 x 17,5 mm

Pastaba

Patikimas izoliuotas BNC skydelio jungtis profesionaliam RF montavimui, su aiškia raudona žyma ir kokybiškomis medžiagomis.
