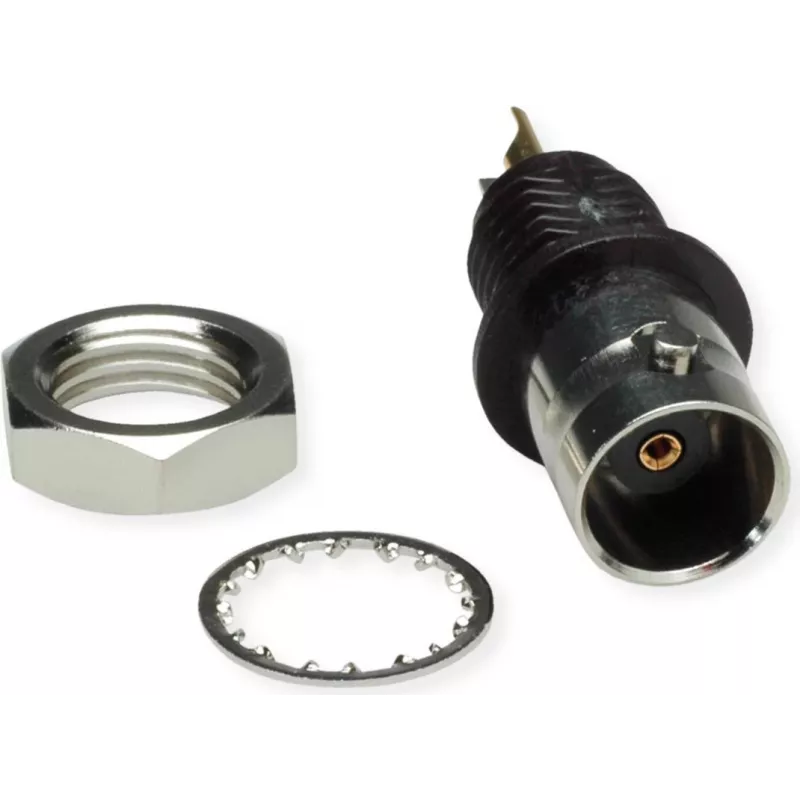

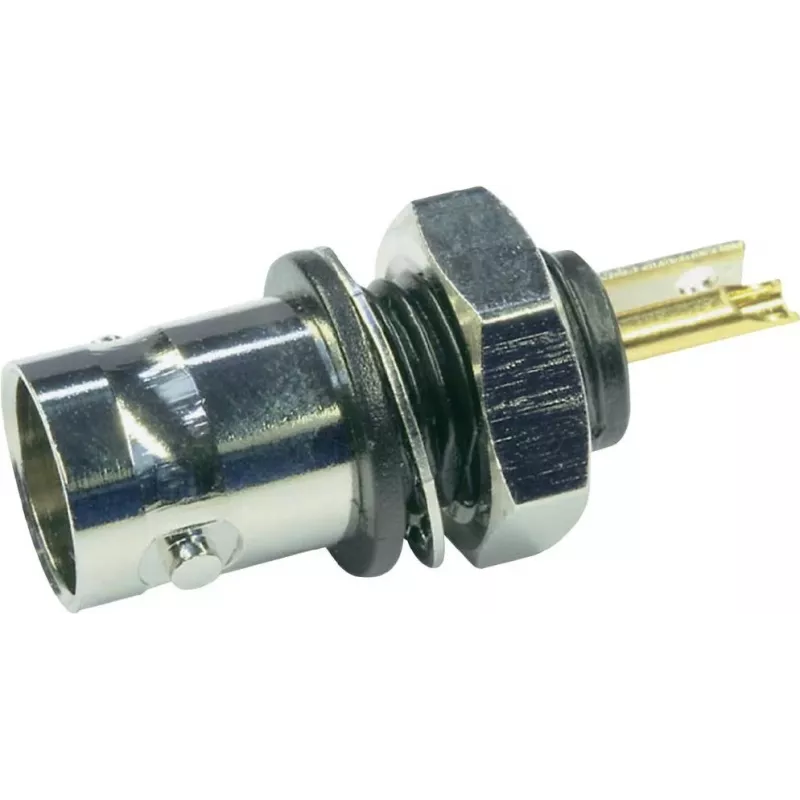

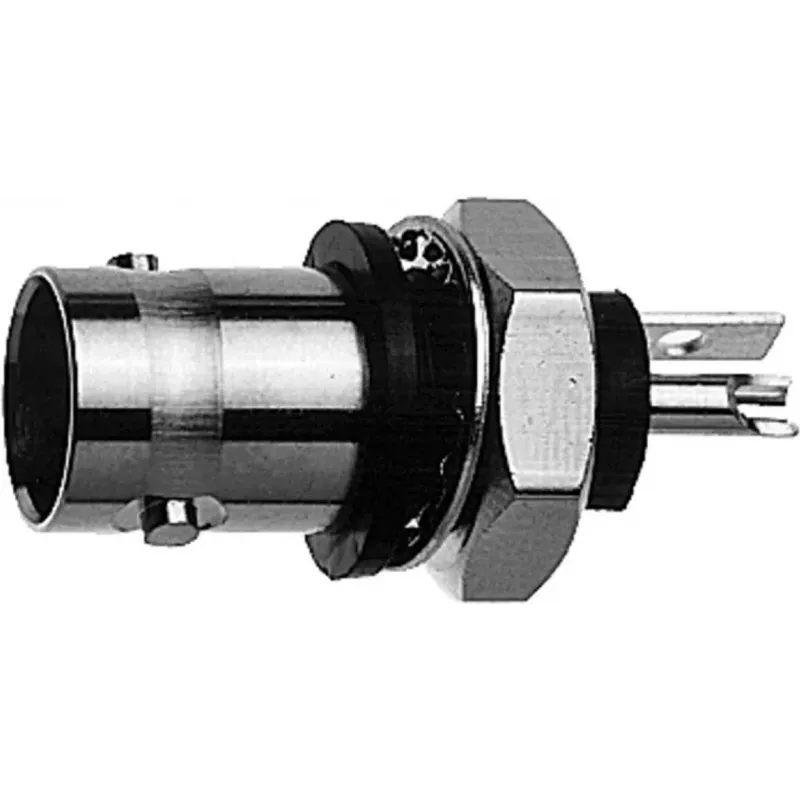

Telegärtner BNC izoliuotas 50 omų skydelio lizdas, juodas izoliacinis flanšas, auksuoti kontaktai, 4 GHz, 1 vnt.

Kai reikia patikimo koaksialinio ryšio skydelyje, izoliuotas BNC lizdas su juodu izoliaciniu flanšu užtikrina, kad signalas išliktų švarus iki pat 4 GHz dažnio. Auksuoti kontaktai ir nikeliuotas žalvarinis korpusas – tai ilgaamžiškumas ir stabilumas, kuriuo galite pasitikėti kasdien.

Kodėl verta rinktis

• Izoliuota skydelio konstrukcija su juodu izoliaciniu flanšu – apsaugo nuo įžeminimo kilpų ir leidžia plaukiojančią ekrano konfigūraciją.
• 50 omų varža – standartinė RF sistemoms.
• Auksuotas centrinis kontaktas – maža varža, patikimas signalo perdavimas.
• Dažnių diapazonas nuo DC iki 4 GHz.
• PTFE izoliatorius – atsparus aukštai temperatūrai.

Kasdienis naudojimas

Šis lizdas puikiai tinka skydelio montavimui testavimo įrangoje, ryšių sistemose ir pramoninėje elektronikoje. Dėl izoliacinio flanšo išvengiama įžeminimo kilpų, o tai ypač svarbu jautriose matavimo grandinėse. Montavimo angos skersmuo 12,7 mm, maksimalus skydelio storis 3,2 mm – tinka standartinėms skydelio išpjovoms. Jungtis atlaiko daugiau nei 500 sujungimo ciklų, todėl tarnaus ilgai.

Techninės specifikacijos

• Jungties tipas: BNC lizdas (moteriškas)
• Varža: 50 omų
• Montavimo tipas: skydelio / panelės, izoliuotas
• Flanšo spalva: juoda
• Kontakto danga: auksas virš nikelio
• Korpuso danga: nikelis
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,2 @ 3 GHz
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimo ciklai: ≥ 500
• Montavimo angos skersmuo: 12,7 mm (0,5 colio)
• Maksimalus skydelio storis: 3,2 mm

Pabaigai

Telegärtner kokybė ir tikslūs RF parametrai profesionaliam montavimui.
