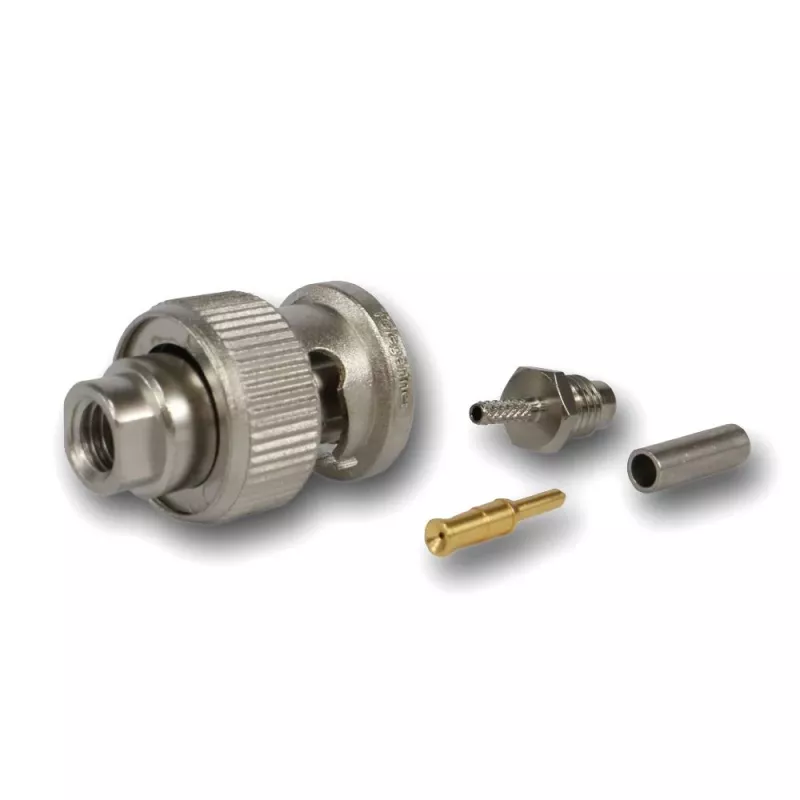

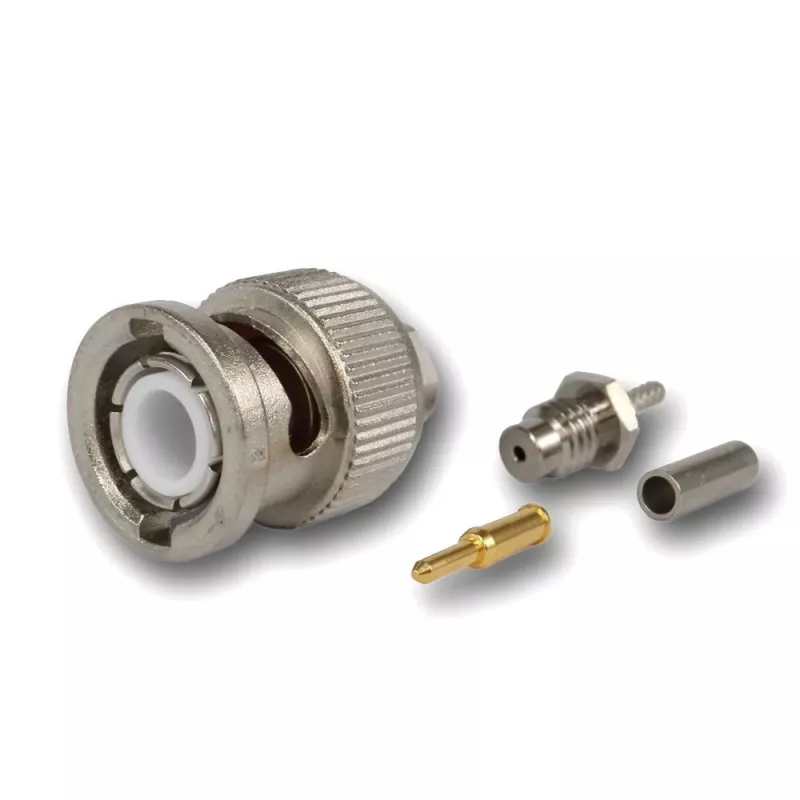

Telegärtner BNC crimp plug 50 Ohm, skirtas RG-178 B/U, tiesus, nikelis/auksas, 1 vnt.

Kai reikia sujungti ploną koaksialinį kabelį, kiekvienas milimetras ir kiekvienas kontaktas yra svarbūs. Telegärtner BNC crimp plug (modelis 100027456) yra profesionalaus lygio BNC kištukas, sukurtas specialiai RG-178 B/U kabeliui. Jo tiesi konstrukcija ir crimp/crimp tvirtinimas užtikrina patikimą bei pakartojamą jungtį RF sistemose iki 4 GHz.

Kam skirtas

RF technikams, tinklo montuotojams ir elektronikos specialistams, kuriems reikia patikimo BNC jungties sprendimo ploniems koaksialiniams kabeliams. Tinka instrumentų, telekomunikacijų ar transliacijų srityse, kur svarbus signalo vientisumas. Idealiai tinka tiems, kurie RG-178 B/U kabelį apdirba standartiniais crimp įrankiais.

Pagrindinės savybės

• BNC kištukas (male), tiesios konstrukcijos
• 50 omų varža užtikrina RF signalo kokybę
• Crimp tvirtinimas tiek centriniam laidininkui, tiek ekranavimui
• Suderinamas su RG-178 B/U kabeliu (kabelių grupė G03)
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas
• PTFE dielektrikas stabiliam veikimui
• Dažnių diapazonas nuo DC iki 4 GHz, VSWR ≤ 1,25
• Darbinė temperatūra nuo -55 °C iki +155 °C
• ≥ 500 sujungimo ciklų

Specifikacijos

• Jungties tipas: BNC
• Lytis: kištukas (male)
• Stilius: tiesus
• Varža: 50 omų
• Tvirtinimas: crimp / crimp
• Kabelių grupė: G03 (RG-178 B/U)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Dielektrikas: PTFE
• Dažnių diapazonas: DC – 4 GHz
• VSWR: ≤ 1,25
• Izoliacijos varža: ≥ 5 GΩ
• Įtampa: 500 V (rms)
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimo ciklai: ≥ 500

Kaip naudoti

Nuluokite RG-178 B/U kabelį pagal instrukcijas, užmaukite crimp žiedą, įstatykite centrinį laidininką į kontaktą ir suspauskite crimp įrankiu, kalibruotu būtent šiam kabeliui. Taip pasieksite nurodytą VSWR ir mechaninį patikimumą. Auksuotas centrinis kontaktas atsparus korozijai, todėl jungtis tinka ilgalaikėms instaliacijoms kontroliuojamoje aplinkoje.

Patarimas: visada naudokite crimp įrankį, skirtą RG-178 B/U, kad išvengtumėte signalo nuostolių. Prieš jungdami patikrinkite, ar kabelio ekranas tvirtai laikosi crimp žiede. Sandėliuokite jungtis sausose patalpose, kad išliktų auksuoto kontakto savybės.
