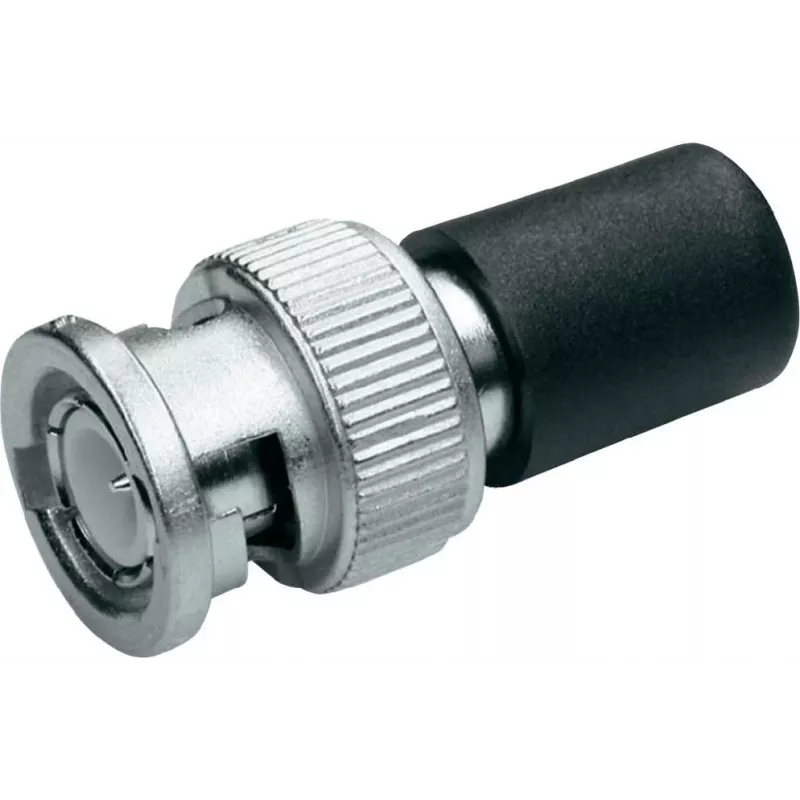

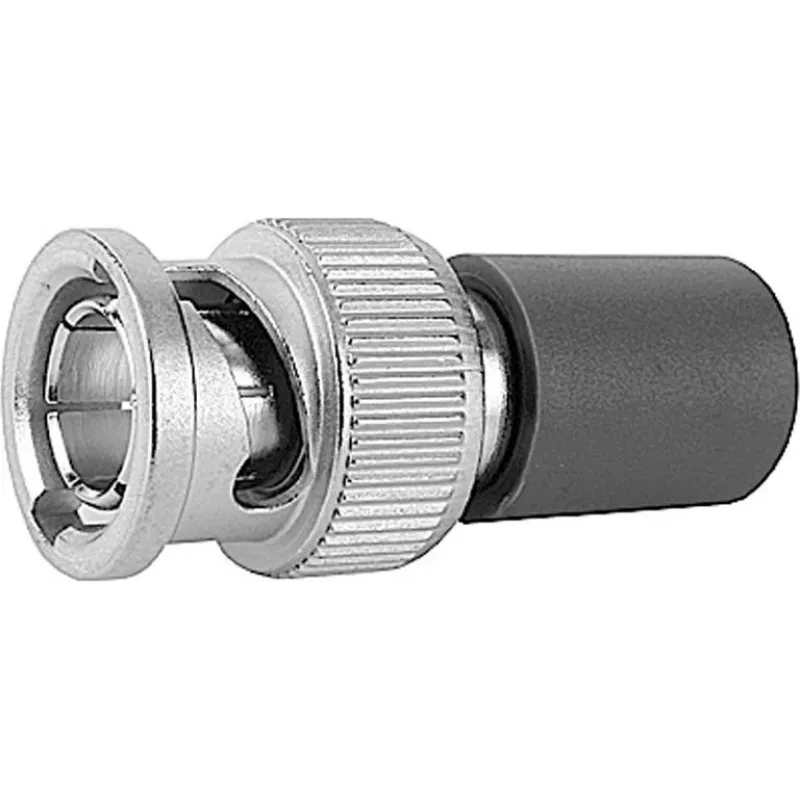

Telegärtner BNC 75 omų terminatorius, kištukas J01006A1268

VSWR ≤ 1,2 iki 1 GHz – tai specifikacija, kurią išgirsite kiekviename rimtame vaizdo signalo grandinės projekte. Telegärtner J01006A1268 yra 75 omų BNC kištukinis terminatorius, skirtas užkimšti atvirus koaksialinius lizdus ir išlaikyti švarų, stabilų signalą be atspindžių.

Kodėl verta rinktis šį terminatorių

• 75 omų varža – standartinė vaizdo ir telekomunikacijų kabelių varža, užtikrinanti suderinimą su splitteriais, stiprintuvais ir komutacinėmis panelėmis.
• BNC kištukas (bayonet tipo) – tiesioginis sujungimas su BNC lizdais, nereikia jokių įrankių.
• Auksuoti kontaktai – centrinis kontaktas pagamintas iš žalvario ir padengtas auksu, atsparus korozijai, ilgaamžis.
• PTFE izoliacija – mažina signalo nuostolius ir užtikrina stabilumą aukštu dažniu.
• Nikeliuotas korpusas – patvarus, atsparus aplinkos poveikiui.

Kam tai skirta

Šis terminatorius skirtas tiems, kurie profesionaliai montuoja ar prižiūri vaizdo stebėjimo, televizijos ar duomenų perdavimo sistemas. Jei naudojate splitterius, stiprintuvus ar komutacines paneles, tikrai turite nenaudojamų BNC išėjimų. Palikę juos atvirus, sukeliate signalo atspindžius, kurie gadina vaizdo kokybę. Užkimšus juos šiuo terminatoriumi, signalas išlieka švarus ir stabilus.

Kaip naudoti

Tiesiog užmaukite terminatorių ant bet kurio nenaudojamo BNC lizdo. Jis tinka standartiniams BNC jungtims. Dėl kompaktiškos konstrukcijos lengvai telpa net ankštose vietose. Nereikia litavimo ar papildomų įrankių – įjungiate ir pamirštate.

Techninės specifikacijos

• Jungties tipas: BNC kištukas (male plug)
• Varža: 75 omų
• Dažnių diapazonas: DC – 1 GHz
• VSWR: ≤ 1,2 iki 1 GHz
• Galia: 0,5 W esant 70 °C
• Izoliacijos varža: ≥ 5 GΩ
• Dielektrinė atsparumas įtampai: 1500 Veff
• Darbinė temperatūra: -40 °C iki +85 °C
• Centrinis kontaktas: žalvaris, auksuotas
• Išorinis kontaktas: žalvaris, nikeliuotas
• Izoliatorius: PTFE
• Korpusas: žalvaris, nikeliuotas
• Montavimo tipas: kištukinis

Pabaigai

Patikimas 75 omų BNC terminatorius profesionaliam koaksialiniam montavimui, kur svarbi signalo kokybė. Užkimškite nenaudojamus lizdus ir pamirškite vaizdo trikdžius.
