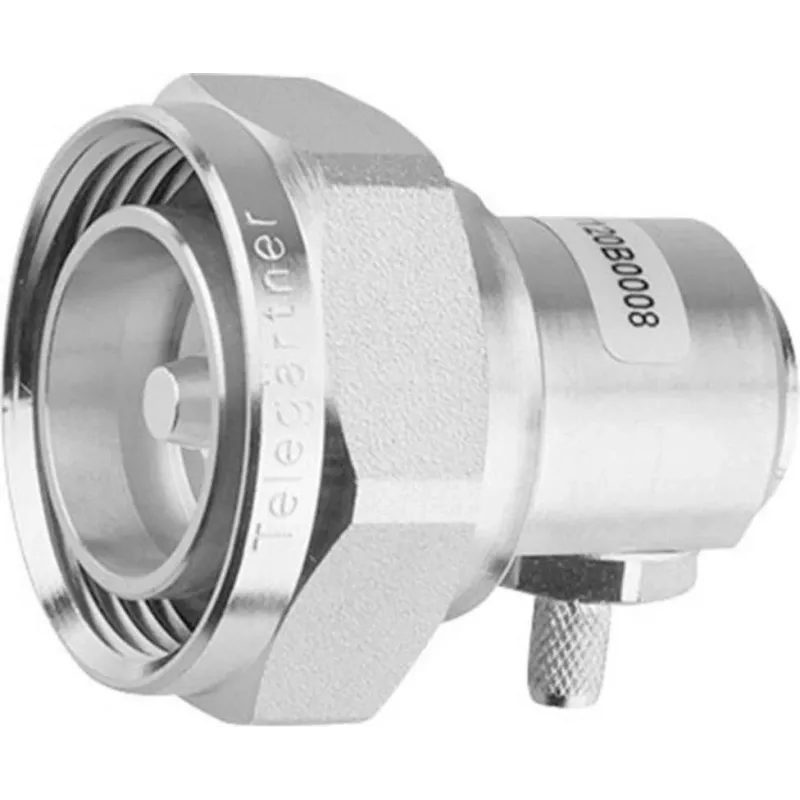

Telegärtner 7-16 DIN kampinis kištukas, 50 omų, sidabrinis, spaustukinis tvirtinimas J01120C0010

Kai montuojate anteną sunkiai pasiekiamoje vietoje, kiekvienas milimetras ir kiekvienas sukimas yra svarbus. Šis Telegärtner 7-16 DIN kampinis kištukas sukonstruotas taip, kad išspręstų būtent tokias problemas – jo korpusas pasuktas 90 laipsnių kampu, todėl kabelis klojasi glaudžiai ir patogiai net ten, kur tiesiam kištukui trūksta vietos.

Kodėl verta rinktis

• Kampinė konstrukcija – idealiai tinka ankštuose įrenginių skyriuose ar prie sienos prispaustuose mazguose.
• Sidabruoti kontaktai užtikrina mažą varžą ir stabilų signalo perdavimą.
• PTFE dielektrikas išlaiko parametrus net esant aukštai temperatūrai.
• IP68 apsauga – sandarus, kai sujungtas, todėl tinka lauko sąlygoms.
• Atlaiko ≥ 500 sujungimo ciklų – ilgaamžis net intensyvaus naudojimo atveju.

Kam tinka

Šis kištukas skirtas tiems, kurie dirba su 50 omų radijo dažnio sistemomis: ryšių įrangos montuotojams, antenų sistemų projektuotojams, mėgėjams, kurie patys konstruoja siųstuvus-imtuvus, ir visiems, kuriems reikia patikimo ryšio lauke. Jis puikiai tinka kabeliams iš G37 grupės: LMR-400, HLF 400, CNT-400, RG 213/U, RG 214/U ir RG 8/U.

Techniniai duomenys

• Jungties tipas: 7-16 DIN
• Kištukas (vyriškas)
• Korpuso forma: kampinis (90°)
• Impedansas: 50 omų
• Kabelio tvirtinimas: spaustukinis
• Dažnių diapazonas: DC – 7,5 GHz
• VSWR (maks.): ≤ 1,20 @ 6 GHz
• Įvedimo nuostoliai (maks.): ≤ 0,05 dB @ 1 GHz
• Dielektriko medžiaga: PTFE
• Kontaktų danga: sidabras
• Korpuso danga: sidabras
• Darbinė temperatūra: -55 °C iki +155 °C
• Apsauga: IP68 (sujungus)
• Sujungimo ciklai: ≥ 500

Kaip naudoti

Nuimkite kabelio izoliaciją pagal instrukciją, užmaukite spaustuką ir pritvirtinkite centrinį laidininką. Užveržkite korpusą – kampinė dalis leis kabelį nukreipti reikiama kryptimi. Prieš jungdami patikrinkite, ar kontaktai švarūs, o sujungę – ar sandarumas nepažeistas.

Patarimas: lauko sąlygomis visada naudokite apsauginį dangtelį, kai kištukas nesujungtas – taip išsaugosite IP68 sandarumą ir sidabrinius kontaktus nuo oksidacijos. Montuodami kampinį kištuką, palikite šiek tiek laisvo kabelio, kad išvengtumėte įtempimo ties spaustuku.
