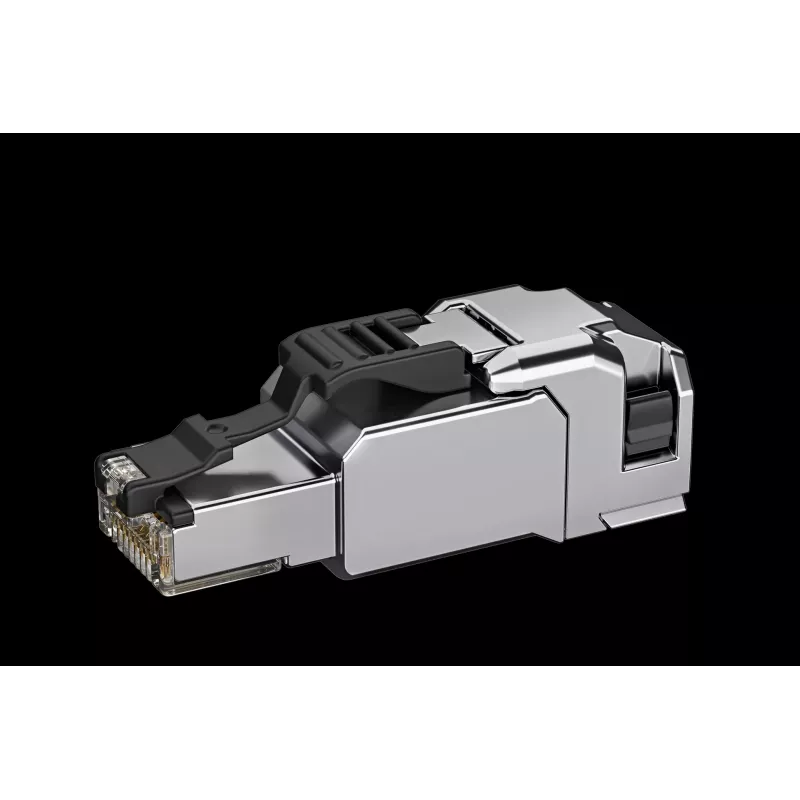

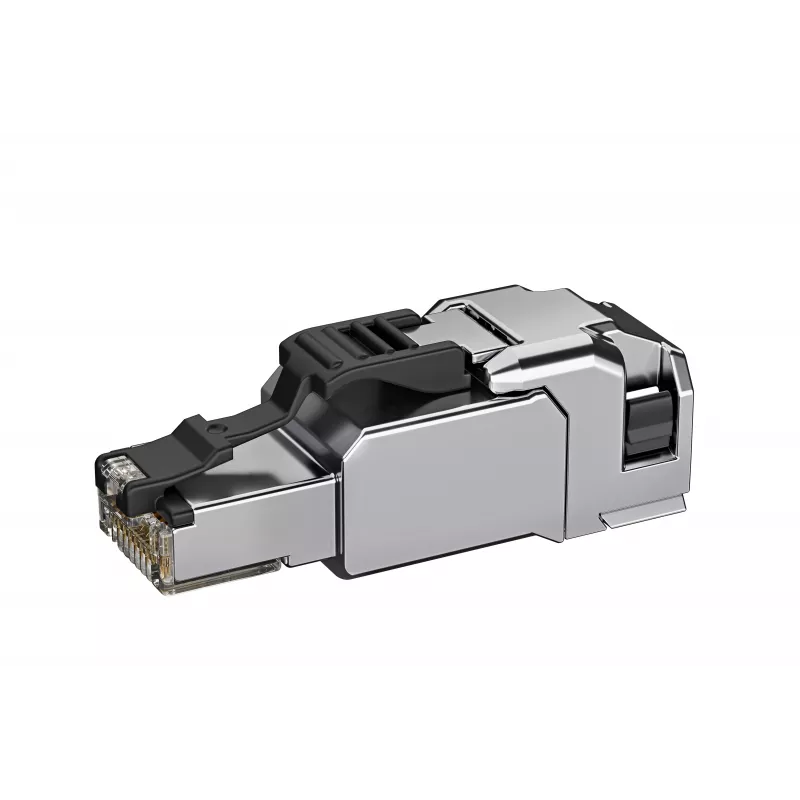

TELEGÄRTNER 100039917 RJ45 lauko terminavimo jungtis Cat.6A ekranuota, nerūdijančio plieno korpusu

Kai reikia greitai ir patikimai sumontuoti RJ45 kištuką storam ar ekranuotam kabeliui, įprastas presavimo įrankis ne visada patogus. TELEGÄRTNER 100039917 – tai lauko terminavimo jungtis, kuriai nereikia jokių specialių įrankių: laidininkai įspaudžiami tiesiog ranka, o jungtį galima naudoti iš naujo iki 10 kartų.

Kam skirta

Ši jungtis skirta tinklo montuotojams ir priežiūros specialistams, kurie vertina greitą darbą be papildomų įrankių. Ji puikiai tinka struktūrinės kabelinės sistemos remontui, pramoniniam Ethernet tinklui ar bet kokiam projektui, kur reikia patikimos 10 gigabitų spartos jungties.

Pagrindiniai privalumai

• Terminavimas be įrankių – nereikia presavimo replių
• Cat.6A našumas iki 500 MHz, palaiko 10GBASE-T
• Ekranuota konstrukcija su nerūdijančio plieno korpusu
• Tinka vientisam AWG 24/1–22/1 ir suktam AWG 27/7–22/7 laidui
• Kabelio išorinis skersmuo nuo 4,5 iki 9,0 mm
• Auksuoti kontaktai (50µ" ant nikelio) užtikrina patikimą sujungimą
• Jungtį galima naudoti iš naujo iki 10 kartų
• Palaiko PoE, PoE+ ir 4PPoE (IEEE 802.3af/at/bt)
• Darbinė temperatūra nuo -40 °C iki +85 °C

Specifikacijos

• Jungties tipas: RJ45 kištukas, 8P8C
• Kategorija: Cat.6A
• Ekranavimas: ekranuota (STP/FTP)
• Korpuso medžiaga: nerūdijantis plienas
• Terminavimo būdas: IDC be įrankių
• Vientisas laidas: AWG 24/1 - AWG 22/1
• Suktas laidas: AWG 27/7 - AWG 22/7
• Kabelio išorinis skersmuo: 4,5 mm - 9,0 mm
• Kontaktų danga: auksas (50µ" ant nikelio)
• Sujungimų ciklai: ≥ 750
• Duomenų perdavimo sparta: iki 10 Gigabit Ethernet
• Jungimo schema: T568A ir T568B
• Degumo klasė (plastikinės dalys): UL94 V-0
• Apsaugos klasė: IP20

Kaip naudoti

Nuimkite kabelio apvalkalą iki reikiamo ilgio, išskleiskite laidus pagal spalvų kodą, nurodytą ant jungties, ir įspauskite juos į IDC kontaktus. Uždarykite korpusą – jungtis paruošta. Jei reikia pakeisti laidų išdėstymą, jungtį galima atidaryti ir sumontuoti iš naujo.

Patarimas: prieš montuodami įsitikinkite, kad kabelio skersmuo atitinka 4,5–9,0 mm diapazoną. Jei naudojate ekranuotą kabelį, būtinai prijunkite ekrano apvalkalą prie jungties ekranavimo – taip išvengsite trukdžių ir užtikrinsite stabilų 10G ryšį. Jungtį galima naudoti pakartotinai, todėl ji puikiai tinka dažniems tinklo pakeitimams.
