TechniSat 8 kanalų signalo skirstytuvas su nuolatinės srovės pralaidumu, be diodinio atskyrimo (0022/3110)

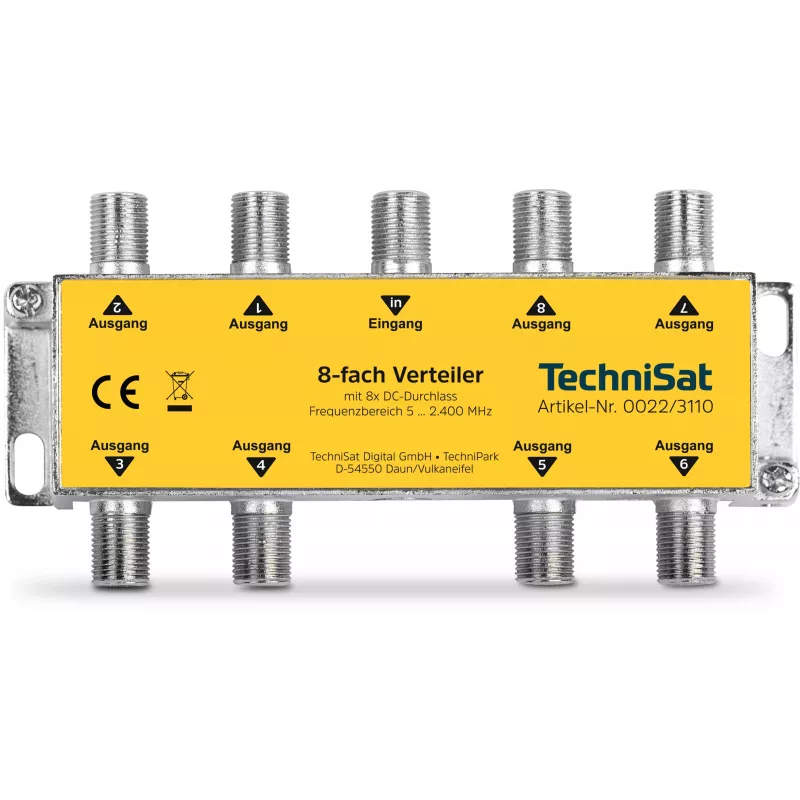

Liejamo cinko korpusas, kuriame telpa aštuoni išėjimai – štai kas pirmiausia krenta į akis paėmus šį TechniSat skirstytuvą. Tvirtas, gerai ekranuotas ir paruoštas tiekti nuolatinę srovę kiekvienu iš aštuonių kanalų, tad tinka ten, kur reikia maitinti LNB galvutes ar aktyviuosius stiprintuvus.

Kodėl verta rinktis

• Vieną įėjimą padalija į aštuonis išėjimus 5–2400 MHz dažnių ruože
• Nuolatinės srovės pralaidumas visais išėjimais, iki 24 V / 500 mA vienam išėjimui
• Diodinio atskyrimo nėra – srovė perduodama be nuostolių
• F tipo (moteriški) jungtys standartiniam koaksialiniam kabeliui
• Liejamo cinko korpusas, ekranavimo efektyvumas >100 dB

Kaip naudojamas kasdien

Skirstytuvas išlaiko signalo kokybę: įterpimo nuostoliai siekia apie 12,5 dB žemuose dažniuose ir 14,5–15,5 dB palydovinio tarpinio dažnio ruože. Išėjimų tarpusavio izoliacija viršija 20 dB iki 862 MHz ir 16 dB iki 2400 MHz, todėl prijungti imtuvai vienas kitam netrukdo.

Techninės specifikacijos

• Įėjimų skaičius: 1
• Išėjimų skaičius: 8
• Dažnių ruožas: 5 – 2400 MHz
• Nuolatinės srovės pralaidumas: taip, visais 8 išėjimais
• Diodinis atskyrimas: nėra
• Įterpimo nuostoliai (5–40 MHz): apie 12,5 dB
• Įterpimo nuostoliai (950–2400 MHz): apie 14,5 – 15,5 dB
• Izoliacija (išėjimas–išėjimas, 5–862 MHz): >20 dB
• Izoliacija (išėjimas–išėjimas, 950–2400 MHz): >16 dB
• Varža: 75 Ohm
• Jungčių tipas: F tipo (moteriškos)
• Korpuso medžiaga: liejamas cinkas
• Maks. nuolatinė įtampa: 24 V
• Maks. nuolatinė srovė: 500 mA (vienam išėjimui)
• Ekranavimo efektyvumas: >100 dB
• Atspindžio nuostoliai (įėjimas/išėjimas, 5–862 MHz): >10 dB
• Atspindžio nuostoliai (įėjimas/išėjimas, 950–2400 MHz): >8 dB

Kam tinka

Puikus pasirinkimas SAT/BK sistemoms, kai vieną palydovinės antenos signalą reikia paskirstyti keliems imtuvams ir tuo pačiu metu maitinti aktyviuosius komponentus. Tinka ir kabelinės televizijos tinklams, kur nuolatinė srovė reikalinga linijos stiprintuvams.

Patarimas: prieš jungdami įsitikinkite, kad bendra srovė neviršija 500 mA vienam išėjimui, o kabelių ekranavimas tvirtai laikosi F jungtyse – taip išlaikysite >100 dB ekranavimo efektyvumą ir išvengsite trukdžių.
