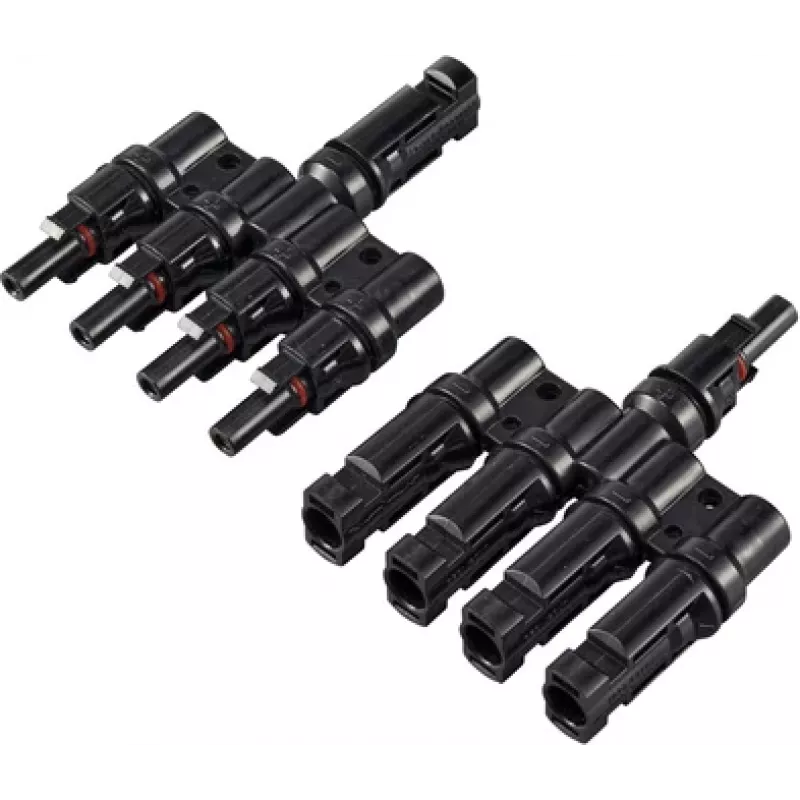

Sygonix saulės adapteris T-jungtis 4 į 1 1000 V DC SY-6408002 Y-jungtis saulės sistemoms

Jei montuojate saulės elektrinę ant stogo ar stovų, tikriausiai susidūrėte su būtinybe sujungti kelias saulės modulių eilutes į vieną kabelį. Sygonix SY-6408002 T-jungtis leidžia keturis MC4 suderinamus įėjimus sujungti į vieną išėjimą – taip sutaupysite laiko ir išvengsite painiavos laiduose. Ši Y formos jungtis skirta iki 1000 V DC įtampai ir 30 A srovei, todėl puikiai tinka tiek namų, tiek komercinėms fotovoltinėms sistemoms.

Kodėl verta rinktis

• 4 į 1 konfigūracija – sujunkite keturias saulės modulių eilutes į vieną išėjimą, sumažindami kabelių kiekį ir jungčių skaičių.
• Aukšta įtampa ir srovė – 1000 V DC ir 30 A leidžia naudoti su galingomis sistemomis.
• Patikimumas lauke – IP67 apsaugos klasė užtikrina atsparumą dulkėms ir laikinam panardinimui, o UV atsparumas apsaugo nuo saulės spindulių.
• Saugumas – liepsnos atsparumo klasė UL94-V0, II apsaugos klasė ir 6 kV bandomoji įtampa.
• Ilgaamžiškumas – alavuoto vario kontaktai užtikrina mažą varžą (≤ 0,5 mΩ), o PPO/PC izoliacija atlaiko nuo -40 °C iki +90 °C.

Techninė specifikacija

• Konfigūracija: 4 įėjimai į 1 išėjimą (Y formos)
• Maksimali sistemos įtampa: 1000 V DC
• Vardinė srovė: 30 A
• Kontaktų varža: ≤ 0,5 mΩ
• Izoliacijos varža: > 500 MΩ
• Apsaugos klasė: IP67
• Liepsnos atsparumas: UL94-V0
• Darbinė temperatūra: -40 °C iki +90 °C
• Kontaktų medžiaga: alavuotas varis
• Izoliacijos medžiaga: PPO / PC
• Tinkamas kabelio skerspjūvis: 2,5 mm² / 4 mm² / 6 mm²
• Jungties tipas: male/female MC4
• UV atsparumas: taip
• Saugos klasė: Class II
• Polių skaičius: vienpolis
• Fiksavimo sistema: snap-in
• Sujungimų ciklai: ≥ 20
• Užteršimo laipsnis: 3
• Bandomoji įtampa: 6 kV (1 min)

Kam tinka

Ši jungtis skirta saulės elektrinių montuotojams, techninės priežiūros specialistams ir savininkams, kurie patys prižiūri savo fotovoltines sistemas. Ji pravers, kai reikia sujungti kelias modulių eilutes ant stogo ar žemės, arba kai norima sutvarkyti kabelių masyvą. Tinka tiek mažoms namų elektrinėms, tiek didesniems komerciniams projektams.

Kaip naudoti

Jungtis suprojektuota taip, kad būtų lengva naudoti: tiesiog įkiškite MC4 suderinamus saulės modulių kabelius į keturis įėjimus ir išveskite vieną kabelį į inverterį ar kitą grandinės elementą. Fiksavimo sistema užtikrina, kad jungtis neatsijungs net esant vibracijai. Prieš montuodami įsitikinkite, kad kabelių skerspjūvis atitinka 2,5–6 mm² reikalavimus.

Patarimas: Visada išjunkite sistemą prieš jungdami ar atjungdami bet kokius saulės kabelius. Nors jungtis atspari UV ir drėgmei, rekomenduojama ją montuoti ten, kur vanduo nesikaupia. Periodiškai patikrinkite, ar kontaktai švarūs ir nepažeisti – taip užtikrinsite ilgą tarnavimo laiką ir saugumą.
