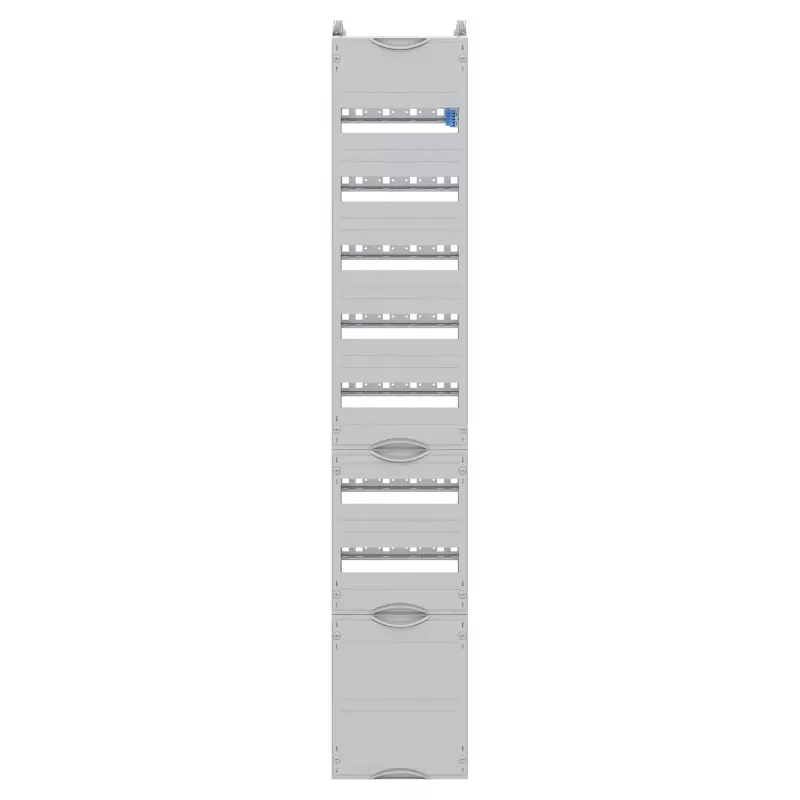

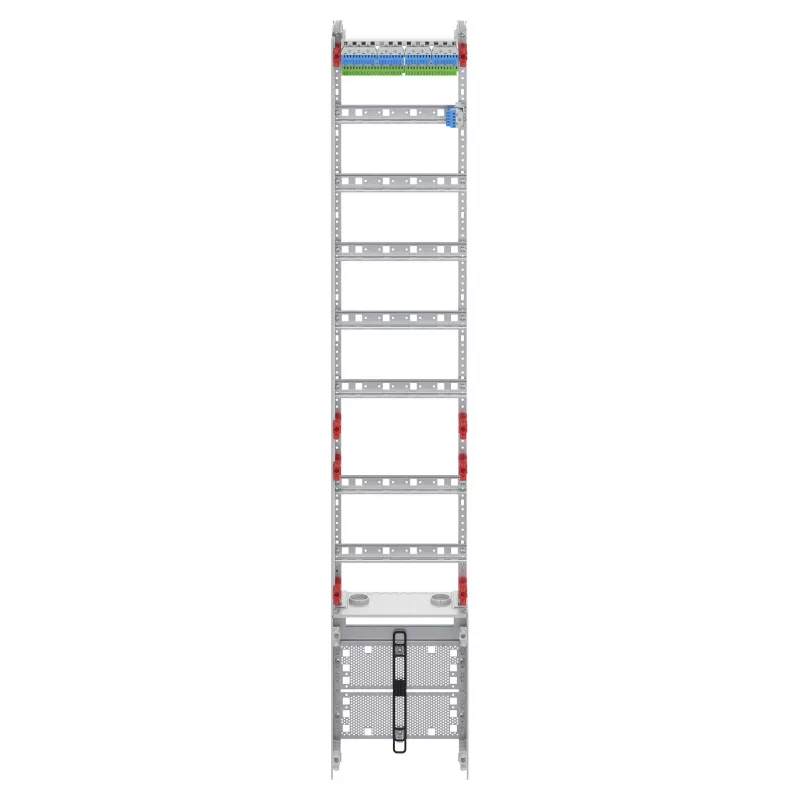

Striebel & John Skirstomasis laukas su APZ vieta 9RE FV19A22 2CPX054008R9999

Ar žinojote, kad tinkamai suplanuota skirstomoji lenta gali sutaupyti vietos ir laiko ateityje? Štai kodėl „Striebel & John“ sukūrė šį skirstomąjį lauką su APZ vieta – jis ne tik tvarkingai sutalpina jūsų elektros įrenginius, bet ir palieka erdvės papildomiems sprendimams, pvz., išmaniesiems valdikliams ar ryšio moduliams.

Kodėl verta rinktis šį modelį?

Integruota APZ (Anschlussplatz für Zusatzanwendungen) vieta leidžia lengvai prijungti papildomus įrenginius, nereikalaujant papildomų modifikacijų. Tai ypač naudinga, jei ateityje norėsite praplėsti sistemą. Be to, 5 polių šynų sistema (L1, L2, L3, N, PE) užtikrina saugų ir patikimą elektros paskirstymą tiek buityje, tiek komercinėse patalpose. O 9 aukščio vienetų (RE) talpa su 12 modulių vienetų (TE) vienoje eilėje suteikia pakankamai vietos automatiniams jungtuvams, liekamosios srovės įtaisams ir kitiems komponentams.

Kam šis gaminis tinka?

• Naujų arba atnaujinamų elektros skirstomųjų spintų įrengimui
• Meter cabinet su eHZ išmaniaisiais skaitikliais
• Elektros instaliacijoms, kuriose reikalinga 5 polių šynų sistema

Pagrindinės specifikacijos

• Gaminio tipas: Skirstomasis laukas su APZ vieta
• Skaitiklių vietų skaičius: 1 (skirta eHZ išmaniajam skaitikliui)
• Skirstomųjų eilių skaičius: 9 RE (aukščio vienetai)
• Modulių vienetai vienoje eilėje: 12 TE
• Bendras modulių vienetų skaičius: 108 TE
• Šynų sistema: 5 polių (L1, L2, L3, N, PE)
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Un): 230/400 V AC
• Dažnis: 50 Hz
• Apsaugos klasė: IP2XC (sumontavus korpuse)
• Medžiaga: Plieno lakštas, milteliniu būdu dažytas
• Spalva: RAL 9010 (gryna balta)
• Montavimo būdas: Vidinis montavimas spintoje
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Jungimo technologija: Sraigtiniai gnybtai

Kaip naudoti?

Šis skirstomasis laukas montuojamas į tinkamą korpusą (pvz., „Striebel & John“ skaitiklių spintą). Prijunkite pagrindinį maitinimą prie 5 polių šynų sistemos, o automatinius jungtuvus ir kitus įrenginius – į modulių vietas. APZ erdvė skirta papildomiems prietaisams, pvz., ryšio ar valdymo moduliams.

Patarimas: Prieš montuodami įsitikinkite, kad korpusas atitinka IP2XC apsaugos reikalavimus. Taip pat rekomenduojame naudoti „Striebel & John“ prekės ženklo priedus, kad užtikrintumėte suderinamumą ir ilgaamžiškumą.
