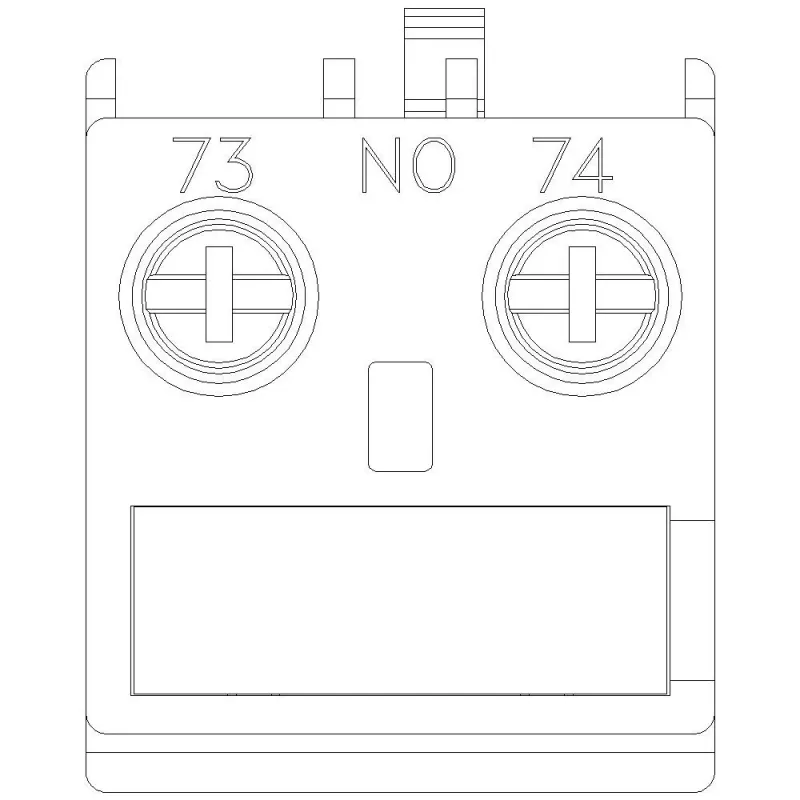

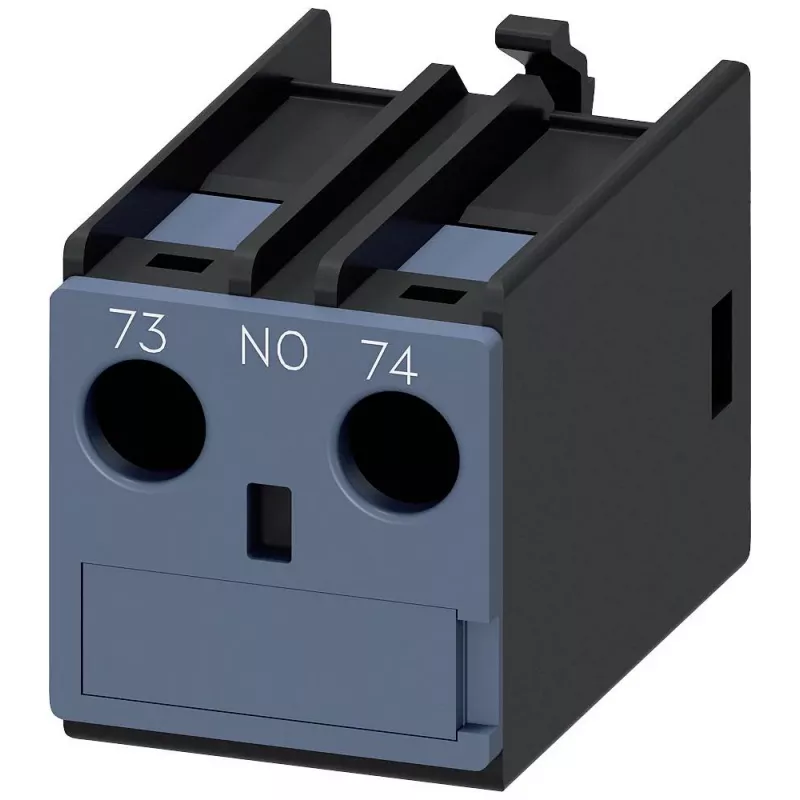

Siemens SIRIUS pagalbinis kontaktų blokas 1 NO, priekinis montavimas 3RT2 kontaktoriams ir 3RH2 relėms, varžtiniai gnybtai, 690V izoliacija, 3RH2911-1AA10

Kai valdymo grandinėje pritrūksta vieno normaliai atviro kontakto, šis Siemens SIRIUS pagalbinis kontaktų blokas išsprendžia problemą per kelias sekundes – tereikia užfiksuoti jį priekinėje 3RT2 kontaktoriaus ar 3RH2 relės pusėje. Jokių papildomų laidų, jokių papildomų komponentų spintoje.

Kam skirtas

Skydų montuotojams, mašinų gamintojams ir techninės priežiūros specialistams, kurie naudoja Siemens SIRIUS kontaktoriuss ir reles pramoninėse valdymo sistemose ir nori greitai bei patikimai išplėsti kontaktų skaičių.

Pagrindinės savybės

• 1 NO (normaliai atviras) kontaktas valdymo ir signalizacijos grandinėms
• Priekinis montavimas ant Siemens 3RT2 kontaktorių ir 3RH2 valdymo relių (dydžiai S00–S3)
• Varžtiniai gnybtai priima kietuosius laidus 0,5–4 mm² ir lanksčiuosius su antgaliais 0,5–2,5 mm²
• Nominali izoliacijos įtampa 690 V ir impulsinė atsparumo įtampa 6 kV patikimam pramoniniam naudojimui
• Didelis elektrinis patvarumas: 10 milijonų perjungimo ciklų; mechaninis patvarumas: 30 milijonų ciklų
• Darbinė temperatūra nuo -25 iki +60 °C; sandėliavimo nuo -55 iki +80 °C

Specifikacijos

• Kontakto konfigūracija: 1 NO
• Montavimas: priekinis
• Suderinamumas: Siemens SIRIUS 3RT2 kontaktoriai, 3RH2 valdymo relės (dydžiai S00–S3)
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė AC-15 prie 230 V: 6 A
• Nominali darbinė srovė DC-13 prie 24 V: 10 A
• Gnybtų tipas: varžtiniai
• Laido skerspjūvis kietasis: 0,5–4 mm²
• Laido skerspjūvis lankstusis su antgaliu: 0,5–2,5 mm²
• Darbinė temperatūra: -25 iki +60 °C
• Sandėliavimo temperatūra: -55 iki +80 °C
• Apsaugos laipsnis priekinėje dalyje: IP40
• Apsaugos laipsnis gnybtuose: IP20
• Elektrinis patvarumas: 10 milijonų perjungimo ciklų
• Mechaninis patvarumas: 30 milijonų perjungimo ciklų
• Standartai: IEC 60947-5-1, EN 60947-5-1

Kaip naudoti

Prieš montuodami įsitikinkite, kad kontaktorius ar relė yra be įtampos. Nuimkite apsauginį dangtelį nuo priekinės kontaktoriaus dalies, užmaukite pagalbinį bloką ir priveržkite varžtus. Prijunkite signalinius laidus prie varžtinių gnybtų pagal schemą.

Patarimai

Jei perjungimų dažnis didelis, atkreipkite dėmesį į elektrinio patvarumo reitingą – 10 milijonų ciklų padės suplanuoti techninę priežiūrą. Visada laikykitės gamintojo nurodymų dėl laidų skerspjūvio ir priveržimo momento.
