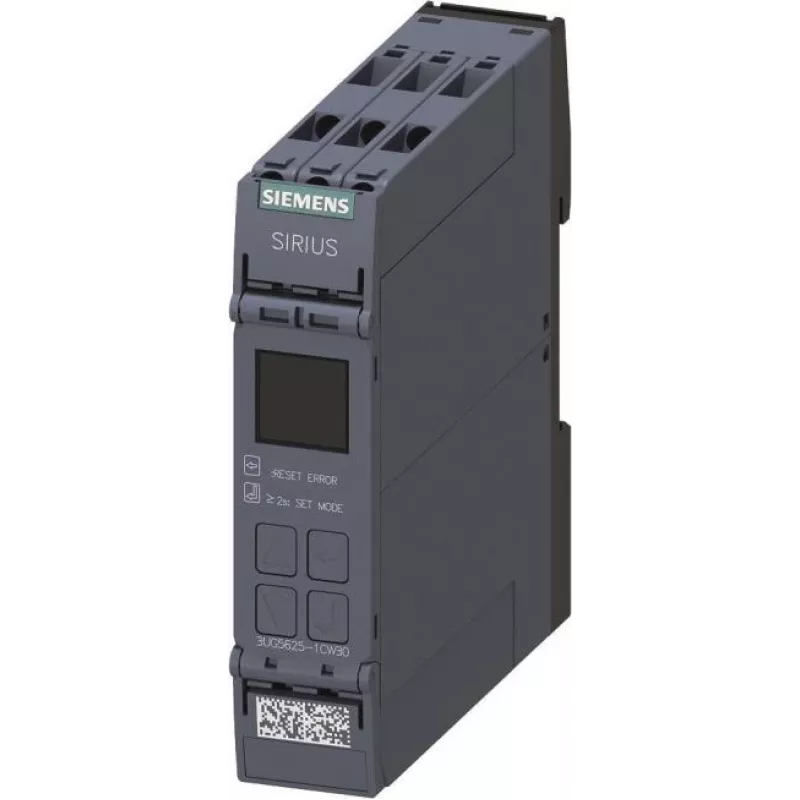

SIEMENS SIRIUS 3UG5625-1CW30 liekamosios srovės stebėjimo relė, AC/DC jautri, 24-240 V AC/DC, 1 kanalas, skaitmeninis LCD, 2 perjungimo kontaktai

Kai elektros sistemoje atsiranda nesubalansuota liekamoji srovė, tai gali reikšti rimtą izoliacijos gedimą – o tokie gedimai dažnai lieka nepastebėti iki pat avarijos. SIEMENS SIRIUS 3UG5625-1CW30 nuolat stebi liekamąją srovę ir laiku perspėja, kol problema netapo brangiu remontu ar prastova.

Kodėl verta rinktis šią relę?

Ši relė yra AC/DC jautri (B tipo), todėl patikimai aptinka tiek kintamosios, tiek nuolatinės srovės gedimus – net ir lygiąją nuolatinę srovę, kuri įprastų prietaisų dažnai nepastebima. Tai ypač svarbu įrenginiuose su dažnio keitikliais, DC įkrovimo stotelėse ar saulės elektrinėse. Platus maitinimo įtampos diapazonas 24–240 V AC/DC leidžia lengvai integruoti relę į įvairias valdymo grandines. Du perjungimo kontaktai (5 A esant 250 V AC) suteikia galimybę prijungti tiek įspėjimo, tiek avarinį signalą. Skaitmeninis LCD ekranas rodo tikrąją liekamosios srovės vertę, o vartotojas gali stebėti situaciją realiuoju laiku. Reagavimo laikas reguliuojamas nuo 0,02 iki 20 s – galima pritaikyti prie konkrečių poreikių.

Kam tinka?

• Pramonės įmonėms, kuriose veikia galingi elektros varikliai ir dažnio keitikliai
• DC įkrovimo stotelių ir fotovoltinių sistemų operatoriams
• Duomenų centrams, kuriems būtinas nepertraukiamas maitinimas
• Tiems, kurie naudoja išorinius srovės transformatorius (pvz., 3UL23 serijos) didelėms srovėms matuoti

Pagrindinės specifikacijos

• Matavimo principas: AC/DC jautrus (B tipo)
• Kanalų skaičius: 1
• Maitinimo įtampa: 24–240 V AC/DC
• Matavimo diapazonas: 0,03–40 A
• Reagavimo laikas: reguliuojamas 0,02–20 s
• Išėjimai: 2 perjungimo kontaktai (5 A / 250 V AC)
• Montavimas: DIN bėgelis 35 mm
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: nuo -25 iki +60 °C

Kaip naudoti?

Relė montuojama ant standartinio 35 mm DIN bėgelio. Prijunkite maitinimą prie atitinkamų gnybtų, o išorinį srovės transformatorių – prie matavimo įėjimo. Nustatykite norimą įspėjimo ir avarinio signalo slenksčius bei reagavimo laiką. LCD ekrane matysite esamą liekamosios srovės vertę. Įspėjimo signalą prijunkite prie šviesos ar garso indikatoriaus, o avarinį – prie grandinės išjungimo. Taip užtikrinsite dviejų pakopų apsaugą.

Patarimas: naudokite SIEMENS 3UL23 serijos išorinį srovės transformatorių, atitinkantį jūsų apkrovos srovę. Įsitikinkite, kad signalo kabeliai yra tinkamai ekranuoti ir įžeminti – taip sumažinsite elektromagnetines trukdžius. Nustatykite įspėjimo slenkstį žemesnį už avarinį, kad galėtumėte imtis veiksmų prieš kritinį gedimą.
