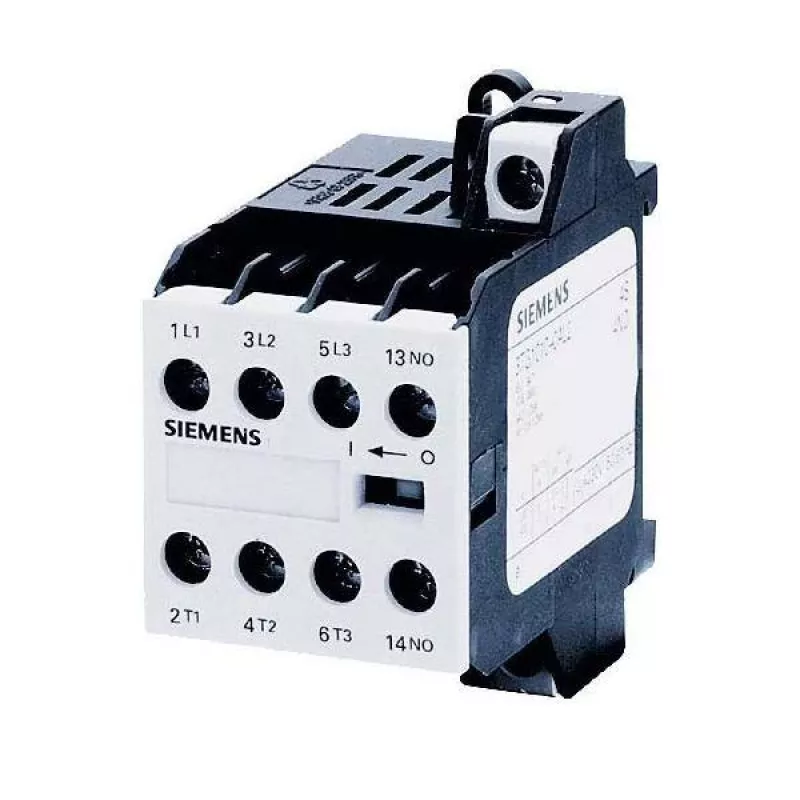

Siemens SIRIUS 3TG10 mini kontaktoriuss 3TG1010-0AC2, 3 polių, 24 V AC ritė, 3 A AC-3, 1 NO pagalbinis kontaktas

Kai reikia patikimai valdyti mažus variklius ir varžines apkrovas, o skydelyje kiekvienas centimetras brangus, Siemens 3TG1010-0AC2 mini kontaktoriuss tampa puikiu sprendimu. Jis suprojektuotas taip, kad tilptų ten, kur įprasti kontaktoriai netelpa, ir veiktų ilgus metus be priekaištų.

Kodėl verta rinktis

• 3 pagrindiniai poliai ir 1 NO pagalbinis kontaktas – galite stebėti būseną valdymo grandinėje.
• 3 A vardinė darbinė srovė AC-3 (400 V) – tinka varikliams iki 0,75 kW.
• 24 V AC ritė su plačiu dažnių diapazonu 45...450 Hz – lankstus maitinimo šaltinis.
• Montavimas ant DIN bėgelio (35 mm) arba varžtais – greitas ir patogus.
• 30 milijonų mechaninių ciklų – ilgaamžiškumas, kuriuo galite pasitikėti.

Kasdienis naudojimas

Šis kontaktoriuss puikiai tinka trijų fazių varikliams iki 0,75 kW (400 V AC-3) įjungti, taip pat varžinėms apkrovoms iki 6 A (AC-1). Varžtiniai gnybtai priima kietus ir lanksčius laidininkus, o IP20 apsaugos klasė užtikrina saugų darbą uždaruose skydeliuose. Darbinė temperatūra nuo -25 iki +60 °C – jis atlaiko net ir sudėtingas sąlygas.

Techninės specifikacijos

• Produkto tipas: mini kontaktoriuss
• Serija: SIRIUS 3TG10
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Ritės įtampa: 24 V AC
• Ritės dažnis: 45...450 Hz
• Vardinė darbinė srovė (AC-3, 400 V): 3 A
• Vardinė darbinė galia (AC-3, 400 V): 0,75 kW
• Vardinė darbinė srovė (AC-1, 400 V): 6 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis 35 mm / varžtinis montavimas
• Gnybtų tipas: varžtiniai gnybtai
• Elektrinis ilgaamžiškumas (AC-3): 10 milijonų ciklų
• Mechaninis ilgaamžiškumas: 30 milijonų ciklų
• Darbinės temperatūros diapazonas: -25...+60 °C
• Apsaugos klasė (gnybtai): IP20

Kam tinka

Šis mini kontaktoriuss sukurtas mašinų gamintojams, skydelių surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo sprendimo mažose erdvėse. Jis idealiai tinka valdyti mažus variklius, siurblius, ventiliatorius ar kitus įrenginius, kurių galia neviršija 0,75 kW.

Kaip naudoti

Montuokite ant 35 mm DIN bėgelio arba tvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių polių, o valdymo grandinę – prie ritės gnybtų. Pagalbinį NO kontaktą naudokite signalizacijai arba grįžtamajam ryšiui. Prieš įjungdami įsitikinkite, kad visi laidai tvirtai priveržti.

Patarimas: kad kontaktoriuss tarnautų ilgai, reguliariai patikrinkite gnybtų priveržimą ir venkite perkaitimo. Esant didelei indukcinei apkrovai, rekomenduojama naudoti apsauginius RC filtras, kad būtų slopinami perjungimo viršįtampiai.
