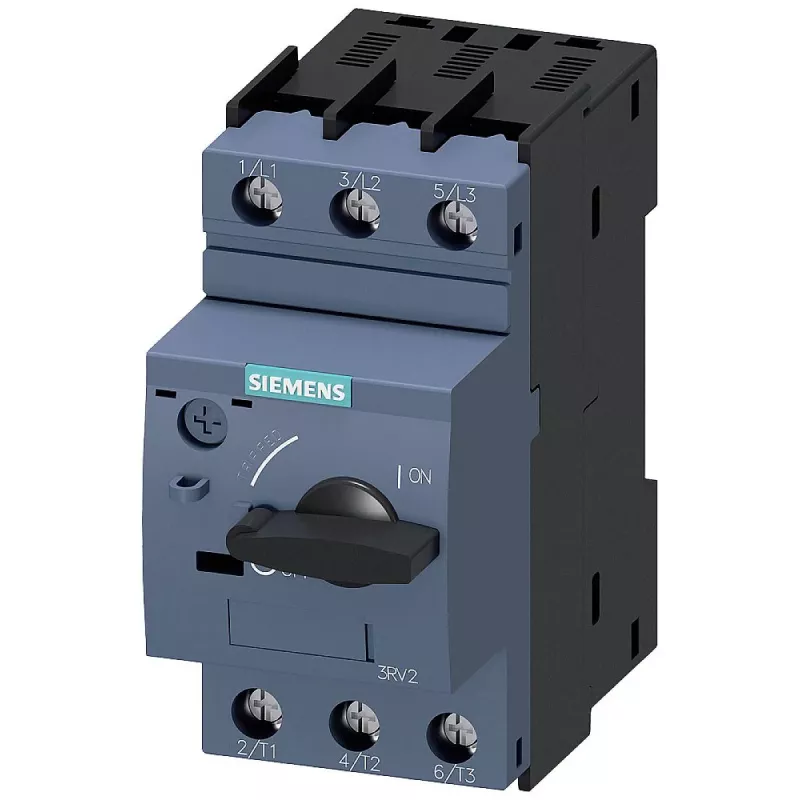

SIEMENS SIRIUS 3RV2 variklio starterio apsauginis įtaisas 1,1-1,6A, 3 polių, S00, varžtinės jungtys, 3RV20211AA10

Kompresorius, ventiliatorius ar mažas konvejeris – visi jie turi vieną bendrą priešą: perkrovą ir trumpąjį jungimą. SIEMENS SIRIUS 3RV2 variklio starterio apsauginis įtaisas sujungia abi apsaugos funkcijas viename kompaktiškame S00 korpuse, tad skydelyje nebereikia atskirų saugiklių ir perkrovos relės.

Kam tai skirta

Skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimos apsaugos mažiems trifaziams varikliams iki 1,6 A. Tinka konvejeriams, siurbliams, ventiliatoriams ir staklėms, kai vietos nedaug, o įrenginį reikia greitai užfiksuoti ant DIN bėgelio.

Pagrindinės savybės

• Termomagnetinis atjungiklis su reguliuojamu perkrovos atleidimu nuo 1,1 A iki 1,6 A
• Fiksuotas trumpojo jungimo atleidimas prie 21 A – gedimas pašalinamas akimirksniu
• 3 polių perjungimas trifazėms apkrovoms
• Varžtinės jungtys patikimam laidų prijungimui
• Montuojamas ant standartinio 35 mm DIN bėgelio arba tvirtinamas varžtais
• 10 klasės perkrovos apsauga

Specifikacijos

• Gaminio tipas: variklio starterio apsauginis įtaisas
• Serija: SIRIUS 3RV2
• Dydis: S00
• Nominali darbinė srovė: 1,1 - 1,6 A
• Trumpojo jungimo atleidimas: 21 A
• Polių skaičius: 3
• Nominali darbinė įtampa: iki 690 V AC
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Prijungimo tipas: varžtinės jungtys
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Perjungimo galia: standartinė
• Apsaugos laipsnis: IP20 (gnybtai)
• Aplinkos darbinė temperatūra: nuo -20 iki +60 °C
• Elektrinis tarnavimo laikas: 100 000 perjungimo ciklų
• Mechaninis tarnavimo laikas: 100 000 perjungimo ciklų

Kaip naudoti

Įtaisas tvirtinamas ant 35 mm DIN bėgelio tiesiai šalia kontaktorius, o varžtinės jungtys leidžia greitai prijungti maitinimo ir variklio laidus. Perkrovos reguliavimo ratuką nustatykite pagal variklio vardinę srovę – tuomet apsauga suveiks būtent tada, kai reikia.

Patarimas: nustatykite perkrovos ratuką pagal variklio vardinę srovę. Jei variklis turi dideles paleidimo sroves, apsvarstykite aukštesnės klasės įtaisą arba minkšto paleidimo įrenginį. Visada patikrinkite trumpojo jungimo koordinaciją su priešsrovine apsauga.
