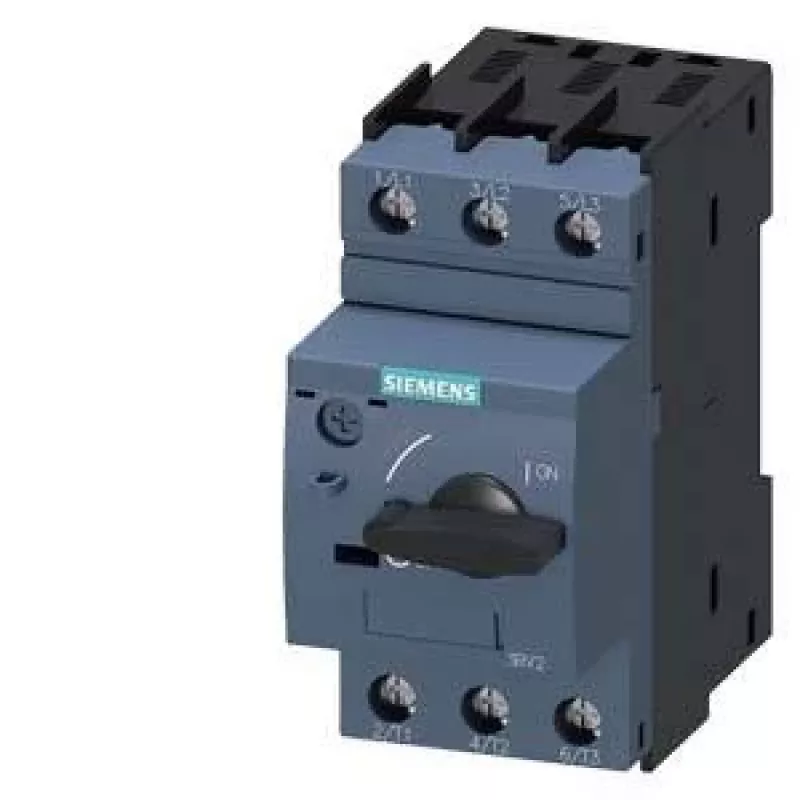

SIEMENS SIRIUS 3RV2 variklio apsaugos automatinis jungiklis 3,5-5A, 3 polių, varžtiniai gnybtai 3RV2021-1FA10

Patikima variklių apsauga nuo perkrovos ir trumpojo jungimo – SIEMENS SIRIUS 3RV2 serijos automatinis jungiklis, pritaikytas iki 5 A varikliams. Kompaktiškas S0 dydis leidžia lengvai integruoti į valdymo skydus net ir ten, kur vietos nedaug.

Kodėl verta rinktis

Šiluminis perkrovos atleidiklis reguliuojamas nuo 3,5 iki 5 A, o fiksuotas magnetinis trumpojo jungimo atleidiklis suveikia esant 65 A – taip užtikrinama tiksli apsauga pagal jūsų įrenginio poreikius. Didelis 100 kA pertraukimo pajėgumas prie 400 V AC apsaugo įrangą net ir rimtų gedimų atveju. Varžtiniai gnybtai užtikrina patikimą sujungimą, o montavimas ant DIN bėgelio arba varžtais suteikia lankstumo.

Kam tinka

• Variklių apsaugai pramoniniuose valdymo skydeliuose
• Mažų variklių, siurblių, ventiliatorių ir konvejerių apsaugai
• Taikymams, kuriems reikalinga CLASS 10 suveikimo charakteristika
• Trifazėms grandinėms iki 690 V AC

Pagrindinės specifikacijos

• Nominali darbinė srovė: 5 A
• Perkrovos atleidiklio nustatymo diapazonas: 3,5–5 A
• Trumpojo jungimo atleidiklis: 65 A
• Suveikimo klasė: CLASS 10
• Nominali darbinė įtampa: iki 690 V AC
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Pertraukimo pajėgumas prie 400 V: 100 kA
• Polių skaičius: 3
• Prijungimo tipas: varžtiniai gnybtai
• Montavimas: DIN bėgelis 35 mm arba varžtinis
• Apsaugos laipsnis: IP20 (priekinė pusė)
• Darbinė aplinkos temperatūra: nuo -20 iki +60 °C
• Elektrinė tarnavimo trukmė: 100 000 perjungimo ciklų
• Mechaninė tarnavimo trukmė: 10 000 000 perjungimo ciklų

Kaip naudoti

Sumontuokite jungiklį ant 35 mm DIN bėgelio arba pritvirtinkite varžtais. Nustatykite perkrovos atleidiklio srovę pagal variklio vardinę srovę (3,5–5 A diapazone). Prijunkite trifazius laidus prie varžtinių gnybtų, užtikrindami tvirtą kontaktą. Įrenginys automatiškai apsaugos variklį nuo perkrovos ir trumpojo jungimo.

Patarimai

Prieš montuodami įsitikinkite, kad maitinimas išjungtas. Reguliariai patikrinkite jungiklio būseną ir, esant reikalui, atlikite bandymus su suderinamais pagalbiniais kontaktais, kad užtikrintumėte nepertraukiamą apsaugą.
