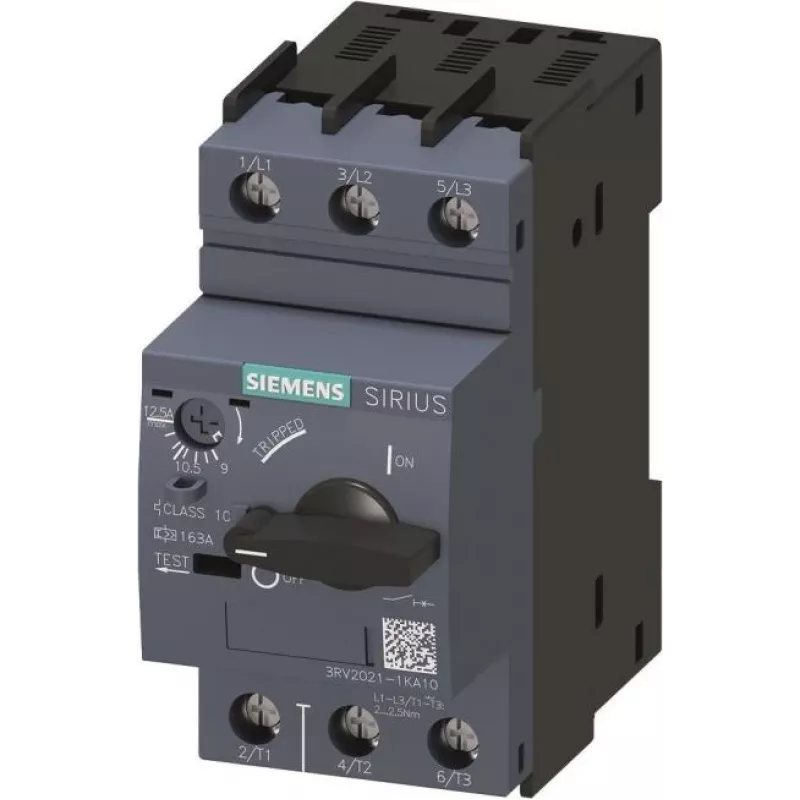

Siemens SIRIUS 3RV2 variklio apsauginis jungiklis 9-12,5A 3RV2021-1KA10

Ar kada teko sukti galvą, kaip apsaugoti brangų variklį nuo perkrovų ar trumpųjų jungimų? Siemens SIRIUS 3RV2021-1KA10 – tai kompaktiškas ir patikimas sprendimas, kuris pasirūpins jūsų įranga tarsi ištikimas sargas. Šis variklio apsauginis jungiklis iš SIRIUS 3RV2 serijos, dydžio S00, suderina šiluminę ir magnetinę apsaugą, o jo reguliuojama srovė (9–12,5 A) leidžia tiksliai priderinti prie jūsų variklio poreikių.

Kuo jis naudingas jums?

Didžiausias šio prietaiso privalumas – įspūdinga 100 kA trumpojo jungimo išjungimo galia esant 400 V. Tai reiškia, kad net ir sudėtingiausiose pramoninėse aplinkose jūsų įranga bus saugi. Be to, kompaktiškas S00 dydis taupo vietą valdymo spintoje, o montavimas ant DIN bėgelio ar varžtais yra paprastas ir greitas. Reguliuojama šiluminė apsauga leidžia tiksliai nustatyti variklio vardinę srovę, užtikrinant optimalų veikimą be nereikalingų išjungimų.

Kam jis tinka?

• Variklių apsaugai pramoninėje automatikoje
• Skirstomiesiems ir valdymo įrenginiams
• Transformatorių, siurblių, ventiliatorių ir konvejerių apsaugai

Pagrindinės specifikacijos

• Gamintojas: Siemens
• Serija: SIRIUS 3RV2
• Dydis: S00
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 12,5 A (AC-3, 400 V)
• Reguliuojama šiluminės apsaugos srovė: 9 ... 12,5 A
• Momentinė magnetinė išjungimo srovė: 163 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Didžiausias trumpojo jungimo išjungimo geba (Icu) esant 400 V: 100 kA
• Eksploatacinė trumpojo jungimo išjungimo geba (Ics) esant 400 V: 100 kA
• Išjungimo charakteristika: šiluminė-magnetinė (A tipo atleidimas)
• Montavimas: ant DIN bėgelio (35 mm) / varžtais
• Jungtys: varžtiniai gnybtai
• Apsaugos klasė (IP): IP20 (priekyje), IP00 (gnybtai)
• Darbinė aplinkos temperatūra: nuo -20 iki +60 °C
• Elektrinis patvarumas: 100 000 perjungimų
• Mechaninis patvarumas: 10 000 000 perjungimų

Kaip naudoti?

Prietaisas montuojamas ant DIN bėgelio arba varžtais, o laidai jungiami prie varžtinių gnybtų. Prieš pradedant darbą, būtina nustatyti šiluminės apsaugos srovę pagal variklio vardinę srovę – tam naudokite reguliavimo ratuką priekyje. Magnetinė apsauga suveikia automatiškai, kai srovė viršija 163 A.

Patarimas: norėdami išplėsti funkcionalumą, naudokite Siemens SIRIUS 3RV2 serijos priedus – pagalbinius kontaktus, įtampos atpalaidavimo ritę ar šunto atpalaidavimo ritę. Visada laikykitės gamintojo montavimo ir laidų instrukcijų.
