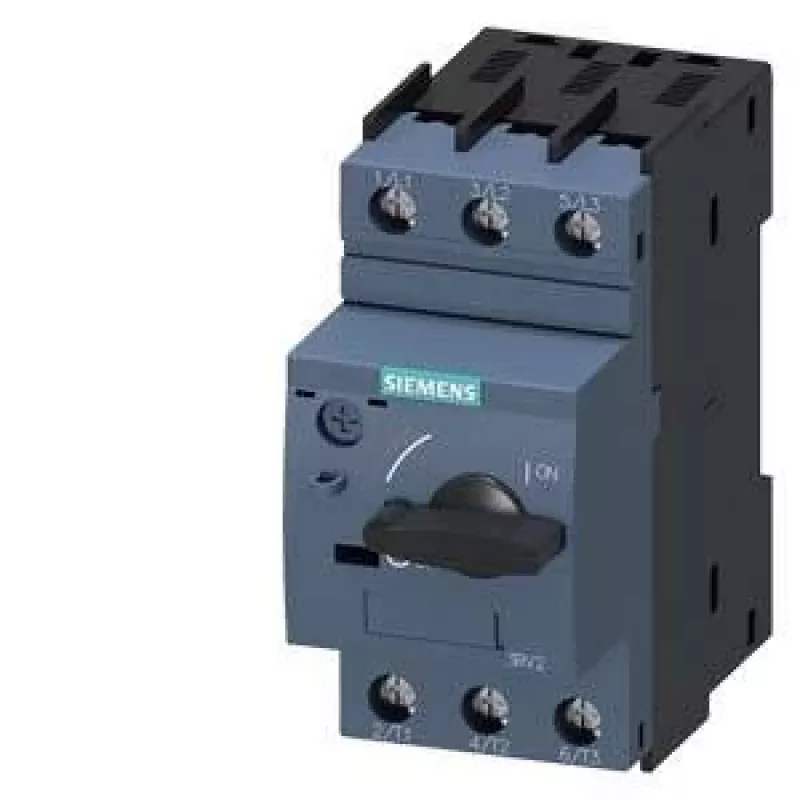

SIEMENS SIRIUS 3RV2 grandinės pertraukiklis transformatorių apsaugai 5,5-8A 3 polių 3RV2411-1HA1 3RV24111HA10

Kai transformatorius patiria trumpąjį jungimą, kiekviena sekundė yra svarbi. SIEMENS SIRIUS 3RV2 serijos grandinės pertraukiklis 3RV2411-1HA1 užtikrina momentinę reakciją – jo magnetinis atleidiklis suveikia esant 13 kartų vardinei srovei, taip apsaugodamas brangią įrangą nuo pažeidimų. Šis 3 polių įtaisas su reguliuojamu 5,5–8 A nustatymu yra skirtas būtent transformatorių apsaugai, o 100 kA trumpojo jungimo pertraukimo galia prie 400 V AC leidžia jaustis saugiai net ir didelių galių sistemose.

Kodėl verta rinktis šį pertraukiklį?

• Reguliuojamas srovės nustatymas 5,5–8 A – tiksliai pritaikysite savo transformatoriaus parametrams.
• Didelė trumpojo jungimo pertraukimo galia (100 kA prie 400 V AC) – patikima apsauga net ir ekstremaliomis sąlygomis.
• Momentinis magnetinis atleidiklis suveikia esant 13× vardinei srovei – žaibiška reakcija į gedimus.
• Kompaktiška 3 polių konstrukcija – taupo vietą skydelyje.
• Montavimas ant DIN bėgelio arba varžtais – lankstus sprendimas jūsų projektui.

Techninė specifikacija

• Serija: SIRIUS 3RV2
• Produkto tipas: grandinės pertraukiklis transformatorių apsaugai
• Polių skaičius: 3
• Vardinės srovės nustatymo diapazonas: 5,5–8 A
• Trumpojo jungimo atleidiklio nustatymas: 13 × Ie
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo pertraukimo galia prie 400 V AC: 100 kA
• Trumpojo jungimo pertraukimo galia prie 690 V AC: 3 kA
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Elektrinė tarnavimo trukmė: 100 000 perjungimo ciklų
• Mechaninė tarnavimo trukmė: 100 000 perjungimo ciklų
• Apsauga nuo perkrovos: ne (tik trumpojo jungimo apsauga)
• Magnetinis trumpojo jungimo atleidiklis: taip

Kam tinka?

Šis pertraukiklis sukurtas industrijoje dirbantiems elektrikams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimos transformatorių apsaugos. Jis puikiai tiks gamyklų skydams, energetikos objektams ar bet kur, kur naudojami transformatoriai ir reikalinga aukšta trumpojo jungimo apsauga.

Kaip naudoti?

Sumontuokite pertraukiklį ant DIN bėgelio arba pritvirtinkite varžtais. Nustatykite norimą srovės vertę nuo 5,5 iki 8 A pagal transformatoriaus vardinę srovę. Prijunkite laidus prie varžtinių gnybtų. Įrenginys automatiškai suveiks trumpojo jungimo metu, tačiau neapsaugos nuo perkrovos – tam reikės papildomų priemonių.

Patarimas: prieš montuodami įsitikinkite, kad tinklo įtampa neviršija 690 V AC, o aplinkos temperatūra neviršija +60 °C. Reguliariai tikrinkite, ar gnybtai tvirtai priveržti, ir ar pertraukiklis nėra pažeistas. Atminkite, kad šis įtaisas skirtas tik trumpojo jungimo apsaugai, todėl perkrovos atveju reikės papildomų apsaugos priemonių.
