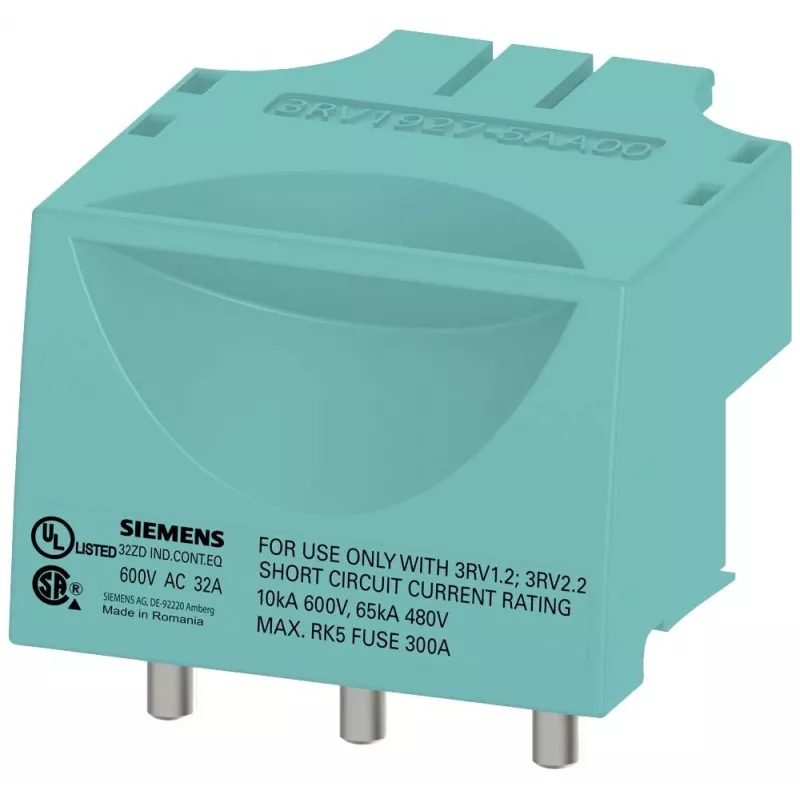

Siemens SIRIUS 3RV19275AA00 jungties modulis 3RV2 variklio starterio apsaugams ir 3RT2 kontaktoriams, dydis S0, 3 polių

690 V izoliacijos įtampa ir 6 kV impulsų atsparumas – štai ką užtikrina Siemens SIRIUS 3RV19275AA00 jungties modulis, leidžiantis be papildomų laidų sujungti 3RV2 variklio starterio apsaugą ir 3RT2 kontaktorių į kompaktišką 3 polių starterio komplektą.

Kodėl verta rinktis

Šis modulis pašalina poreikį atskirai laiduoti tarp apsaugos ir kontaktorius. Tiesioginis montavimas tarp prietaisų suteikia tvirtą mechaninį ryšį ir patikimą elektros kontaktiškumą, sumažina montavimo laiką ir laidų klaidų tikimybę. Idealiai tinka tiems, kurie kontrolinėse spintose renka variklių starterių kombinacijas.

Kam tinka

• Pramoninių kontrolinių spintų montuotojams
• Automatikos inžinieriams, projektuojantiems variklių valdymo sprendimus
• Tiems, kurie naudoja SIRIUS 3RV2 ir 3RT2 serijos prietaisus su S0 dydžiu

Pagrindinės specifikacijos

• Priedo tipas: jungties modulis
• Suderinami prietaisai: SIRIUS 3RV2 variklio starterio apsaugai (S0), SIRIUS 3RT2 kontaktoriams (S0)
• Funkcija: elektrinis ir mechaninis sujungimas
• Polių skaičius: 3
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė temperatūra: nuo -25 iki +60 °C
• Sandėliavimo temperatūra: nuo -50 iki +80 °C
• Apsaugos laipsnis: IP20 sumontavus
• Montavimas: tiesioginis tarp prietaisų
• Prijungimo būdas: varžtinis
• Medžiaga: izoliacinė medžiaga ir laidūs elementai
• Spalva: pilka/juoda
• Produktų serija: SIRIUS

Kaip naudoti

Modulis tvirtinamas tiesiai tarp 3RV2 apsaugos ir 3RT2 kontaktorius, sujungiant atitinkamus gnybtus. Užtikrinama, kad abu prietaisai būtų vienodo dydžio (S0). Sumontavus, sistema paruošta naudoti be papildomų laidų.

Geros žinoti

Modulis skirtas naudoti su SIRIUS 3RV2 ir 3RT2 prietaisais, kurių dydis S0. Užtikrina 3 polių sujungimą ir tinka nominaliai izoliacijos įtampai iki 690 V.

Patarimas: prieš montuodami įsitikinkite, kad tiek apsaugos, tiek kontaktorius yra S0 dydžio – taip išvengsite netinkamo sujungimo. Montuokite tik išjungę maitinimą.
