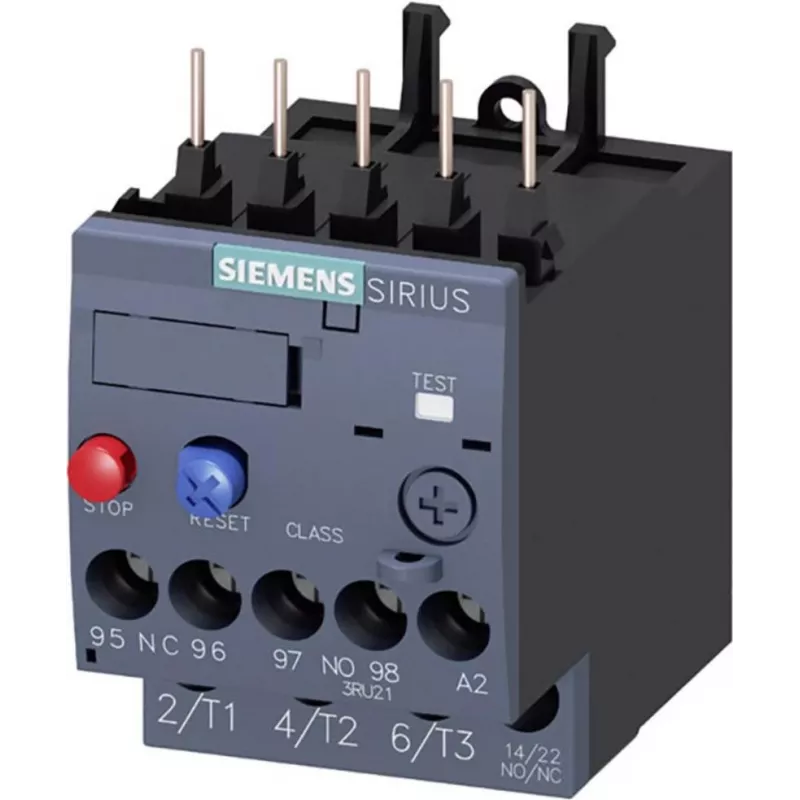

Siemens SIRIUS 3RU2116-1BB0 terminės apsaugos relė, 1,1-1,6 A, Class 10, varžtiniai gnybtai

Kai mažas trifazis variklis turi dirbti patikimai ir ilgai, apsauga nuo perkrovos yra būtina. Siemens SIRIUS 3RU2116-1BB0 terminės apsaugos relė užtikrina, kad variklis neperkaistų dėl per didelės srovės ar fazės gedimo. Nustatykite srovės diapazoną nuo 1,1 iki 1,6 A pagal variklio vardinę srovę, sumontuokite relę tiesiai ant kontaktorius arba atskirai – ir ji suveiks per kelias sekundes, jei srovė viršys leistiną ribą. Kompaktiškas S00 dydis leidžia sutaupyti vietos skydelyje, o rankinis arba automatinis atstatymas bei testavimo funkcija palengvina paleidimą ir priežiūrą.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 1,1 – 1,6 A
• Dydis S00, tinka montuoti ant kontaktoriaus arba atskirai
• 3 polių pagrindinė grandinė su varžtiniais gnybtais
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Perkrovos atleidimo klasė: CLASS 10
• Fazės gedimo jautrumas: taip
• Atstatymo funkcija: rankinė / automatinė
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Pagrindinės grandinės laidininko skerspjūvis: 0,5 – 4 mm² (vientisas / suvytas)
• Pagalbinės grandinės laidininko skerspjūvis: 0,5 – 2,5 mm² (vientisas / suvytas)
• Testavimo funkcija: taip
• Tinkama variklio galia esant 400 V AC: 0,37 kW

Kodėl verta rinktis

Ši relė priklauso patikrintai SIRIUS 3RU2 serijai, kuri pasižymi patikima termine apsauga pramoninėje aplinkoje. Fazės gedimo jautrumas apsaugo nuo vienos fazės praradimo – dažnos variklių perdegimo priežasties. Varžtiniai gnybtai priima įvairių skerspjūvių laidininkus, o kompaktiškas S00 korpusas taupo vietą nemažinant našumo. Galimybė rinktis rankinį arba automatinį atstatymą leidžia pritaikyti relę pagal konkrečius poreikius.

Idealūs naudojimo atvejai

• Mažų trifazių variklių apsauga konvejeriuose, siurbliuose, ventiliatoriuose ir staklėse
• Esamų variklių paleidiklių modernizavimas, kai reikia kompaktiškos terminės relės
• Sistemos, kuriose būtinas fazės gedimo aptikimas ir Class 10 suveikimo charakteristika
• Skydai su ribota erdve, kur būtinas S00 dydis

Gera žinoti

Relė skirta naudoti su Siemens SIRIUS S00 dydžio kontaktois, tačiau ją galima montuoti ir atskirai naudojant atitinkamus priedus. Testavimo funkcija leidžia imituoti perkrovą ir patikrinti suveikimo mechanizmą neprijungus tikros apkrovos srovės. Visada įsitikinkite, kad nustatyta srovė atitinka variklio vardinę srovę – taip išvengsite nereikalingų suveikimų arba nepakankamos apsaugos.

Patarimas: prieš paleisdami variklį, patikrinkite, ar relės nustatymo ratukas tiksliai atitinka variklio vardinę srovę. Jei variklis dirba sunkioje aplinkoje arba dažnai įjungiamas, apsvarstykite galimybę naudoti automatinį atstatymą, kad nereikėtų rankiniu būdu atstatyti po kiekvieno suveikimo.
