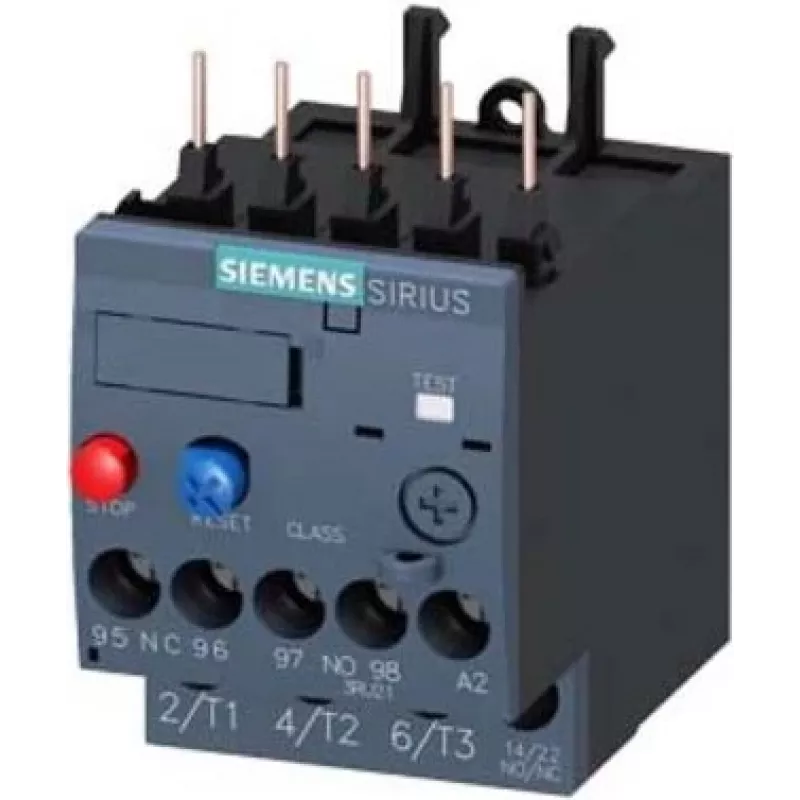

Siemens SIRIUS 3RU2 šiluminė apsaugos relė 0,9-1,25 A, Class 10, S00, varžtiniai gnybtai, 1NO+1NC 3RU21160KB0

Kompaktiška S00 dydžio relė, kuri telpa net ankščiausiuose skydeliuose – tai Siemens SIRIUS 3RU21160KB0 šiluminė apsaugos relė. Ji skirta apsaugoti trifazius variklius nuo perkrovos ir fazių gedimų, kai srovė svyruoja nuo 0,9 iki 1,25 A. Dėl nedidelių matmenų ją lengva įmontuoti tiek tiesiai ant kontaktoriaus, tiek atskirai.

Kam skirta

Ši relė puikiai tinka elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos mažose erdvėse. Ji tinka mažoms ir vidutinėms mašinoms, konvejerių sistemoms, siurbliams ir ventiliatoriams, kur svarbus tikslus perkrovos nustatymas.

Pagrindinės savybės

• Šiluminė apsaugos relė su reguliuojamu srovės nustatymu nuo 0,9 iki 1,25 A
• Class 10 išjungimo charakteristika, tinkama įprastoms variklių paleidimo sąlygoms
• Kompaktiškas S00 dydis – taupo vietą skydelyje
• 3 polių konstrukcija su varžtiniais gnybtais patikimam prijungimui
• 1 NO + 1 NC pagalbiniai kontaktai signalizacijai ir valdymui
• Rankinis / automatinis atstatymas lanksčiam darbui
• Tiesioginis montavimas ant kontaktoriaus arba atskirai su DIN bėgio adapteriu (adapteris nepridedamas)
• Aukšta vardinė izoliacijos įtampa iki 690 V universaliems sprendimams
• IP20 apsaugos klasė naudojimui uždarose valdymo spintose
• Atitinka IEC 60947-4-1 ir IEC 60947-5-1 standartus

Specifikacijos

• Gaminio tipas: Šiluminė apsaugos relė
• Serija: SIRIUS 3RU2
• Srovės nustatymo diapazonas: 0,9 - 1,25 A
• Išjungimo klasė: Class 10
• Dydis: S00
• Polių skaičius: 3
• Montavimo tipas: Tiesioginis montavimas ant kontaktoriaus / atskirai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Prijungimo tipas: Varžtiniai gnybtai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V AC
• Apsaugos klasė: IP20
• Aplinkos temperatūra (darbinė): -20 iki +60 °C
• Atstatymo funkcija: Rankinis / automatinis
• Standartai: IEC 60947-4-1, IEC 60947-5-1

Kaip naudoti

Nustatykite srovės reguliavimo rankenėlę pagal variklio vardinę apkrovos srovę. Įsitikinkite, kad relė sumontuota švarioje, sausoje dėžėje, kad būtų išlaikyta IP20 apsauga. Jei naudojate automatinį atstatymą, patikrinkite, ar valdymo grandinė gali saugiai atlaikyti netikėtą paleidimą iš naujo.

Patarimas: reguliariai tikrinkite, ar gnybtai tvirtai priveržti, ir ar nėra drėgmės požymių – taip prailginsite relės tarnavimo laiką.
