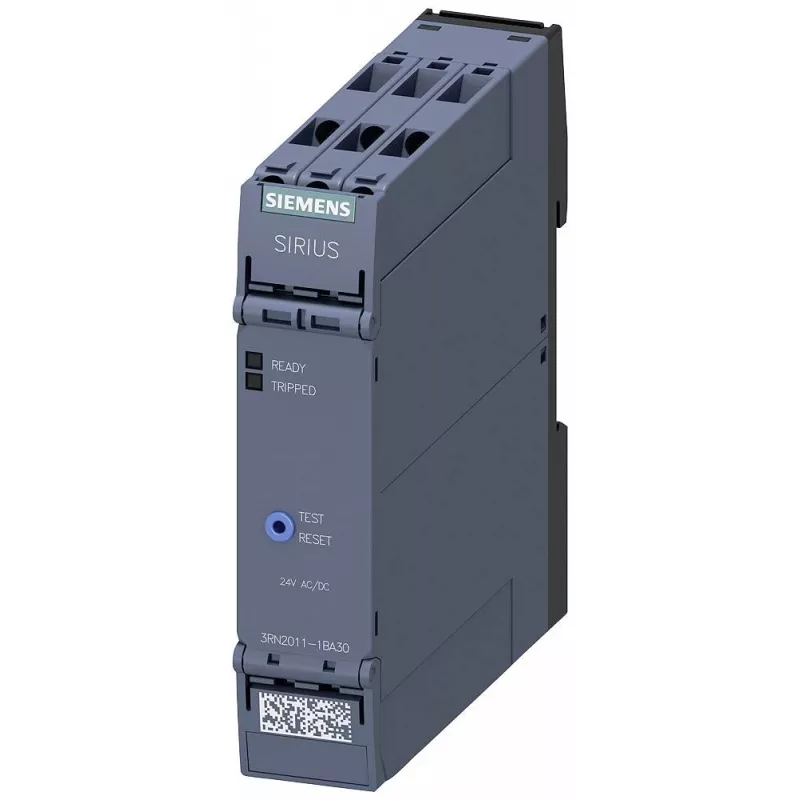

Siemens SIRIUS 3RN2 Termistoriaus variklio apsaugos relė 3RN2011-1BA30, 24 V AC/DC, 1 NO + 1 NC, varžtiniai gnybtai, DIN bėgelis

Kai variklio apvijos pradeda kaisti, kiekviena sekundė tampa svarbi – o ši relė sureaguoja dar prieš įvykstant žalai. Siemens SIRIUS 3RN2 3RN2011-1BA30 nuolat stebi variklio temperatūrą per įmontuotus PTC termistorius ir laiku išjungia valdymo grandinę, todėl įranga apsaugoma nuo perkaitimo, o gamyba nesustoja dėl brangių remontų.

Kodėl verta rinktis

• Stebi iki 6 nuosekliai sujungtų PTC termistorių – tinka kelių variklių apsaugai
• Automatinis, rankinis arba nuotolinis atstatymas – pritaikoma pagal saugos reikalavimus
• Varžtiniai gnybtai užtikrina patikimą ir tvirtą laidų prijungimą
• Montuojama ant standartinio 35 mm DIN bėgelio
• IP20 apsaugos klasė – skirta naudoti valdymo spintose

Kaip tai veikia kasdienėje veikloje

Relė nuolat matuoja variklio apvijų temperatūrą per termistorius. Kai temperatūra viršija nustatytą ribą, relė suveikia ir atidaro valdymo grandinę – variklis išjungiamas. Atstatymo funkciją galima sukonfigūruoti automatiniam paleidimui arba rankiniam patvirtinimui, atsižvelgiant į jūsų saugos reikalavimus. Tai ypač patogu, kai reikia išvengti netikėtų sustojimų arba užtikrinti, kad operatorius patikrintų priežastį prieš paleidžiant variklį iš naujo.

Techninės specifikacijos

• Maitinimo įtampa: 24 V AC/DC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali izoliacijos įtampa: 300 V
• Nominali impulsinė atsparumo įtampa: 4 kV
• Darbinė temperatūra: -25 iki +60 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Energijos suvartojimas: 1,5 W (DC), 1,5 VA (AC)
• Elektrinis tarnavimo laikas: 10 000 000 perjungimo ciklų
• Mechaninis tarnavimo laikas: 30 000 000 perjungimo ciklų

Kam tinka

Ši relė skirta pramoniniams varikliams, kurių apvijose įmontuoti PTC termistoriai. Ji puikiai tinka įrangai, kur tiesioginis temperatūros matavimas yra būtinas – pavyzdžiui, siurbliams, ventiliatoriams, konvejeriams ar kompresoriams. Jei valdymo spintoje jau naudojate Siemens SIRIUS serijos komponentus, ši relė puikiai įsikomponuos į esamą sistemą.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad variklio termistoriai atitinka PTC tipo reikalavimus. Jei naudojate rankinį atstatymą, rekomenduojame aiškiai pažymėti atstatymo mygtuką valdymo spintoje, kad operatorius galėtų greitai reaguoti. Reguliariai tikrinkite gnybtų priveržimą – vibracija ilgainiui gali atlaisvinti varžtus.
