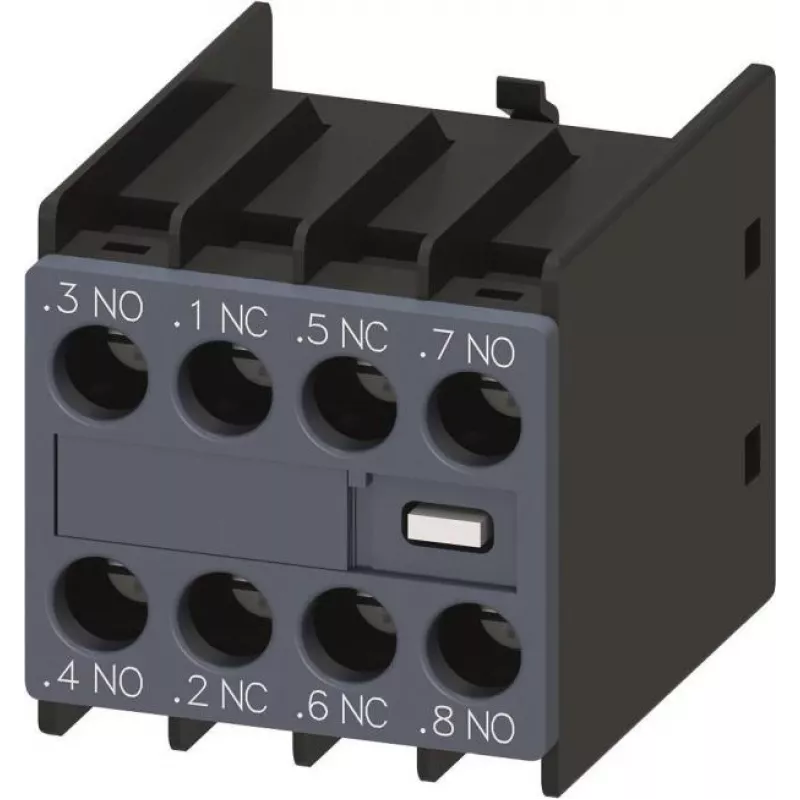

Siemens SIRIUS 3RH29 Pagalbinis kontaktų blokas 2NO+2NC Su varžtais Priekinis montavimas (3RH2911-1FB22)

Ar kada susimąstėte, kaip padaryti, kad jūsų valdymo sistema būtų dar lankstesnė ir patikimesnė? Šis „Siemens SIRIUS“ pagalbinis kontaktų blokas – tai mažas, bet galingas sprendimas, suteikiantis jūsų kontaktoriui ar valdymo relei papildomų kontaktų. Su dviem paprastai atvirais (NO) ir dviem paprastai uždarais (NC) kontaktais, jis puikiai tinka signalizacijai, tarpinėms grandinėms ar kitoms valdymo užduotims.

Kodėl verta rinktis šį bloką?

Jis sukurtas ilgaamžiškumui – sidabro lydinio kontaktai užtikrina net 10 milijonų elektrinių perjungimų, o mechaninis patvarumas siekia 30 milijonų ciklų. Tai reiškia, kad jis patikimai veiks metų metus net ir intensyviai naudojant. Kompaktiškas 4 polių dizainas taupo vietą skirstomojoje spintoje, o varžtiniai gnybtai leidžia lengvai ir saugiai prijungti laidus nuo 0,5 iki 2,5 mm².

Kam šis gaminis skirtas?

• Pramoninės automatikos ir valdymo sistemoms
• Variklių valdymo centrams
• Skirstomiesiems skydams ir paskirstymo spintoms
• Mašinų gamybai ir įrenginių inžinerijai

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC
• Montavimo būdas: priekinis montavimas
• Prijungimo tipas: varžtiniai gnybtai
• Vardinė izoliacinė įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (DC-13, 24 V): 10 A
• Apsaugos laipsnis (priekyje): IP40
• Apsaugos laipsnis (gnybtuose): IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Laido skerspjūvis (kietas/su vytomis): 0,5 ... 2,5 mm²
• Prisukimo momentas: 0,8 ... 1,2 Nm
• Elektrinis patvarumas: 10 milijonų perjungimų
• Mechaninis patvarumas: 30 milijonų perjungimų
• Suderinamumas: su SIRIUS 3RT2 kontaktoriams ir 3RH2 valdymo relėms
• Polių skaičius: 4
• Kontaktų medžiaga: sidabro lydinys

Kaip naudoti?

Blokas montuojamas priekyje ant kontaktoriaus ar relės – tiesiog užfiksuokite jį ant korpuso. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi rekomenduojamo prisukimo momento (0,8–1,2 Nm). Įsitikinkite, kad izoliacijos nuėmimo ilgis atitinka gamintojo nurodymus.

Patarimas: šį pagalbinį kontaktų bloką derinkite su „Siemens SIRIUS 3RT2“ kontaktoriumi ar „3RH2“ valdymo rele – taip užtikrinsite puikų suderinamumą ir ilgaamžiškumą. Patikrinkite, ar jūsų sistemoje reikia papildomų NO ar NC kontaktų – šis blokas suteikia abiejų tipų kontaktus viename korpuse.
