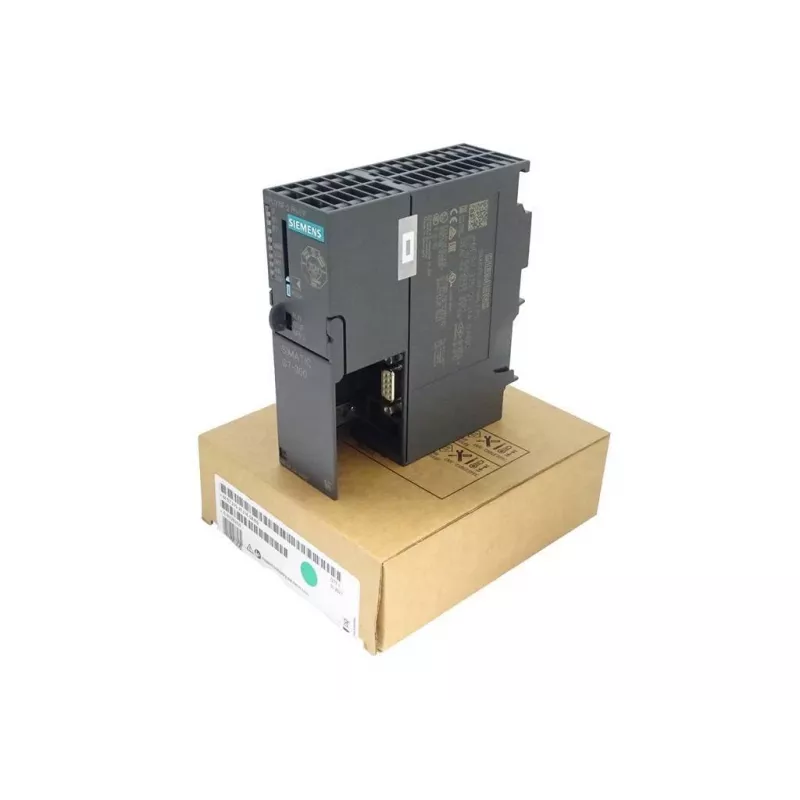

Siemens SIMATIC S7-300 CPU 315F-2 PN/DP, 512 KB darbo atmintis, saugos centrinis procesorius 6ES73152FJ140AB0

Gamybos linijoje, kur kiekviena sekundė brangi, net menkiausia valdymo klaida gali sustabdyti visą procesą. Siemens SIMATIC S7-300 CPU 315F-2 PN/DP yra saugos centrinis procesorius, sukurtas vienu metu atlikti tiek standartines, tiek su sauga susijusias valdymo užduotis viename kompaktiškame modulyje. Su 512 KB darbo atminties ir integruotais PROFINET bei PROFIBUS sąsajomis jis užtikrina reikiamą našumą ir ryšį net ir reikliausiose pramoninėse sistemose.

Kam skirtas

Šis procesorius skirtas automatizavimo inžinieriams ir sistemų integratoriams, projektuojantiems saugą užtikrinančias valdymo sistemas gamyboje, procesų pramonėje ir mašinų sektoriuje. Jis tinka sprendimams, kuriems reikalingas funkcinis saugumas iki SIL 3 / PL e kartu su standartine automatika viename valdiklyje.

Pagrindinės savybės

• Saugos procesorius SIMATIC S7-300 serijai, palaikantis saugos funkcijas ir standartinį valdymą.
• 512 KB darbo atmintis programai ir duomenims.
• Integruotas PROFINET IO valdiklis/įrenginys su 2 prievadų jungikliu (2 x RJ45).
• Integruota MPI/PROFIBUS DP pagrindinė/pagalbinė sąsaja, iki 12 Mbit/s.
• Greitas apdorojimas: 0,05 µs bitų operacija, 0,09 µs žodžių operacija, 0,3 µs slankiojo kablelio operacija.
• Palaiko iki 256 saugos I/O ir 128 saugos periferinių įrenginių.
• Integruotas interneto serveris diagnostikai ir nuotolinei prieigai.
• Reikalinga SIMATIC Micro Memory Card (MMC) kortelė darbui.

Specifikacijos

• Produkto tipas: F-CPU (saugos centrinis procesorius)
• Serija: SIMATIC S7-300
• Darbo atmintis: 512 KB
• 1-oji sąsaja: MPI / PROFIBUS DP (pagrindinė/pagalbinė)
• 2-oji sąsaja: PROFINET IO (valdiklis/įrenginys, 2 prievadų jungiklis)
• PROFINET prievadai: 2 x RJ45 (integruotas jungiklis)
• PROFIBUS DP greitis: iki 12 Mbit/s
• Bitų apdorojimo laikas: 0,05 µs
• Žodžių apdorojimo laikas: 0,09 µs
• Slankiojo kablelio apdorojimo laikas: 0,3 µs
• Maks. F-I/O: 256
• Maks. F-periferija: 128
• Integruotos funkcijos: diagnostika, interneto serveris
• Maitinimas: 24 V DC (per pagrindinės plokštės magistralę)
• Srovės suvartojimas (iš L+): 1,2 A
• Darbinė temperatūra: 0 °C iki 60 °C
• Reikalingas priedas: SIMATIC Micro Memory Card (MMC)
• Programavimo kalbos: LAD, FBD, STL, SCL, GRAPH

Kaip naudoti

Prieš pradedant darbą būtinai įdėkite SIMATIC Micro Memory Card – be jos procesorius neveiks. Saugos programoms kurti naudokite atitinkamus F-programavimo įrankius ir laikykitės Siemens saugos rekomendacijų. Integruotas interneto serveris leidžia patogiai atlikti diagnostiką be papildomos programinės įrangos.

Patarimas: reguliariai tikrinkite diagnostikos žurnalus per interneto serverį – taip greičiau pastebėsite galimus sutrikimus. Saugos funkcijoms būtinai naudokite tik sertifikuotus F-I/O modulius ir laikykitės SIL 3 / PL e reikalavimų.
